Мой кран.

[Вован Я]

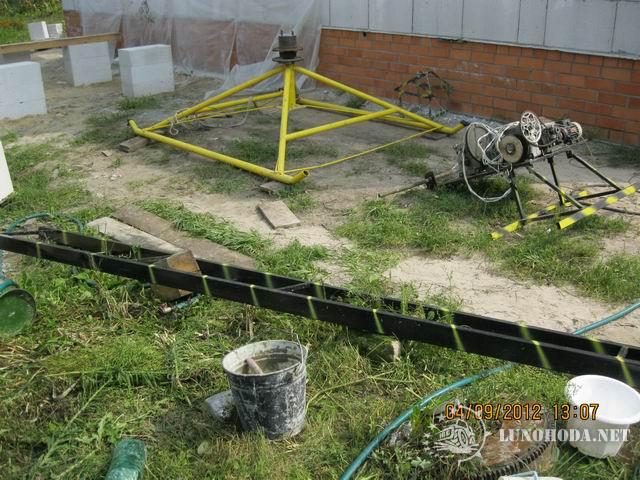

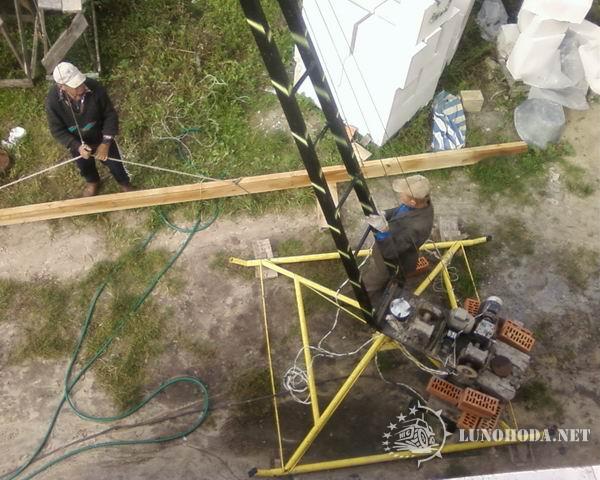

Сделан был за две недели. Использовался для стоительства дома. Есть захват для блоков, ковш для бетона с откидным дном. Грузоподьемность пока ограничена тросом на разрыв в 170кг. Стрела - 6 метров. Поднимал 50 литров бетона при наклоне стрелы 45град., балки, стропила, блоки и прочее. Разбирается на три части быстро. Поворот стрелы на мотор не успел сделать. 380вольт.

[Le Penseur]

Вован Я
а более подробных фоток нет?

[Вован Я]

А что интересует подробно? Можно сфотать, только снег чуть разгребти.

[Le Penseur]

подробно

башня, грузовые редуктора, барабаны, поворотный узел как сделан. стрела регулируется?

[РЕЗАК]

и какой редуктор установлен,тоже интересно.на подьем и на поворот

[Le Penseur]

и на поворот

Поворот стрелы на мотор не успел сделать

[Вован Я]

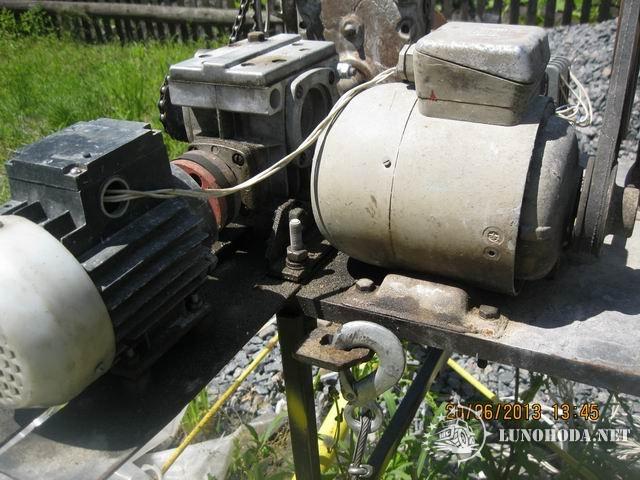

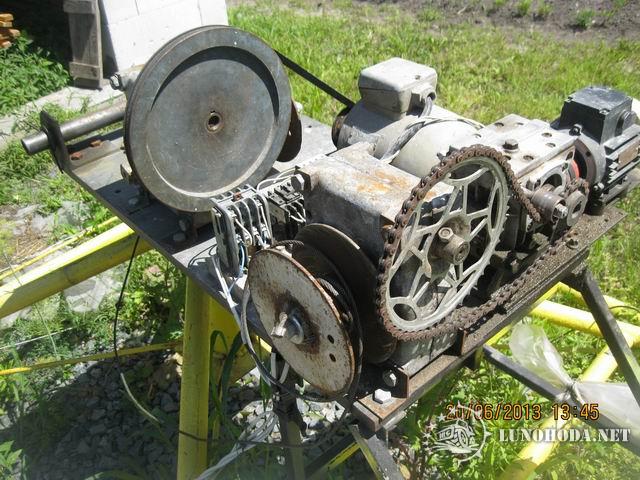

Стрела - регулируется. На подъем стрелы трос - 5мм через блочек. Стоит мотор 180Вт, далее редуктор 1:30, цепная 1:3, редуктор 1:30 кажись.

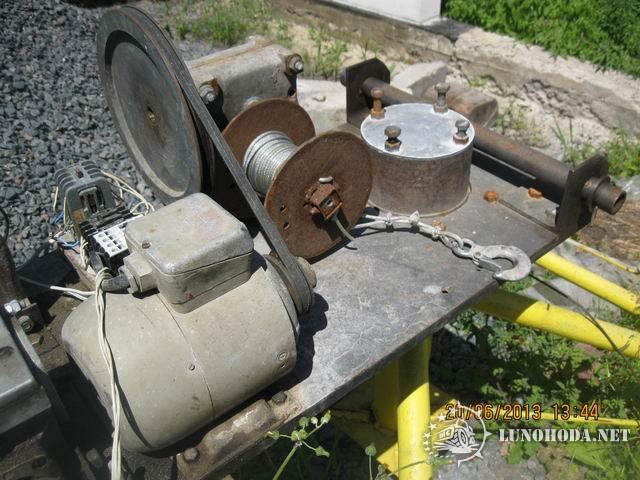

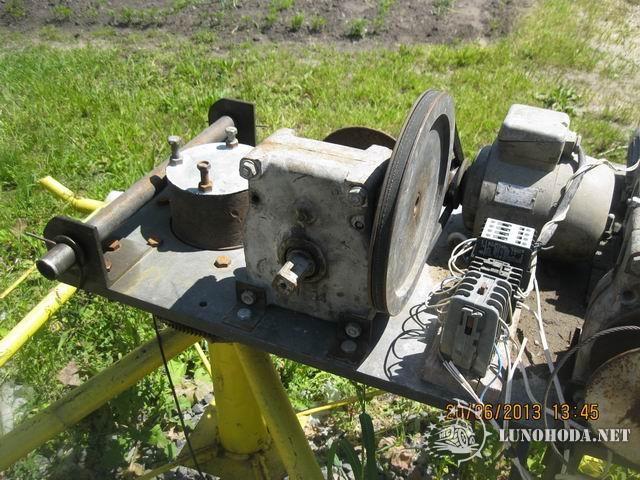

На подъем груза трос - 3мм, мотор 550Вт , ременный привод 1:5, редуктор 1:30 вроде как.
Точно не помню, давно было.

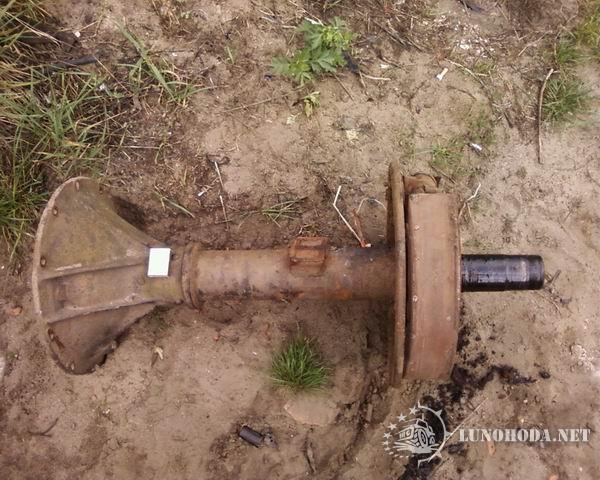

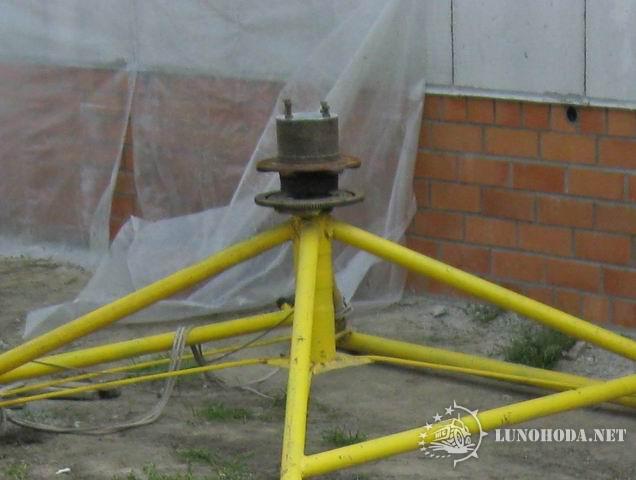

Поворотный узел делался из половины заднего моста от грузовика (на свалке нашел). К креплению тормозов - прикрутил венец от л/авто с автомат коробки который (это для поворота стрелы планировалось). На ступицу прикручивается поворотная площадка 6 болтов М12. Ну и обрезается все лишнее и привариватся к трубам...

[Le Penseur]

На подъем груза трос - 3мм,

чета тонковато, я б не рискнул

[Вован Я]

На подъем груза трос - 3мм,

чета тонковато, я б не рискнул

3 мм трос держит на раздыв 170кг, мне максимум надо было 130-150кг. Для моих целей - вполне достаточно, учитывая что трос 170кг на разрыв реально еще должен иметь запас 5-10%. Сам я их (тросы) не рвал, но со своей задачей они справились на отлично.

[Вован Я]

Фото:

[Le Penseur]

Вован Я
полиспаст на стрелу есть?!

[Вован Я]

На стреле два шкивка на 205 подшипнике. Через верхний идет подъем груза, а через который пониже - подъем стрелы. Трос на стрелу через нижний шкив возращается на станину и цепляется за нее крюком. На фото ниже видно:

[Le Penseur]

Вован Я
у тебя по видимому стреловой редуктор медленный, если на двукратном нормально работает. у меня в первом варианте был четырехкратный полиспаст. так рывками стрелу поднимал. страшно работать.

[Вован Я]

Ну да, медленный. Там стоит два редуктора и цепная. Так на стрелу и должен быть медленный! Мотор всего 180 Вт, хватает!
