Проектирование аналога ЧЕБУРАТОРА /НАДЫМ/

[assistent]

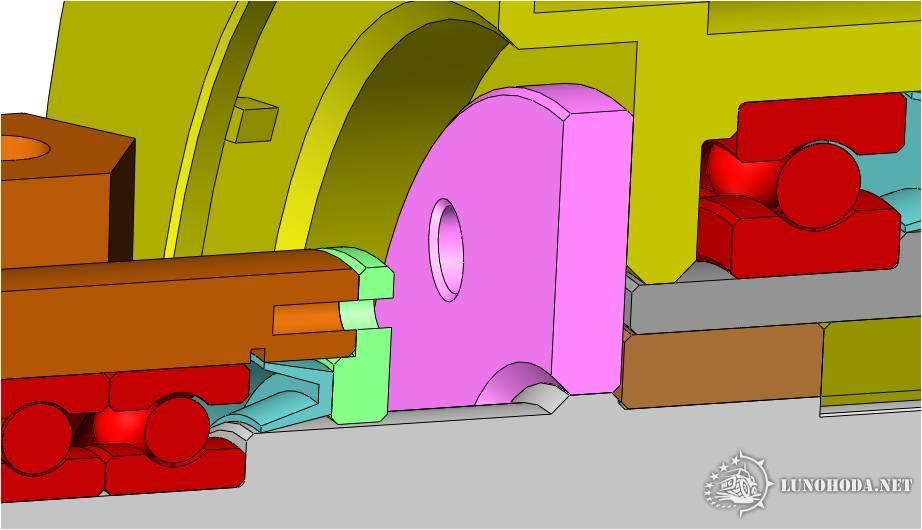

сделай выборку под наружный размер подшипника как под сальник на корпусе дифа только внутреннюю .Появится расстояние меж подшипником и тд туда и влезут шляпки болтов .гайки с внутренней стороны тд.

Так?

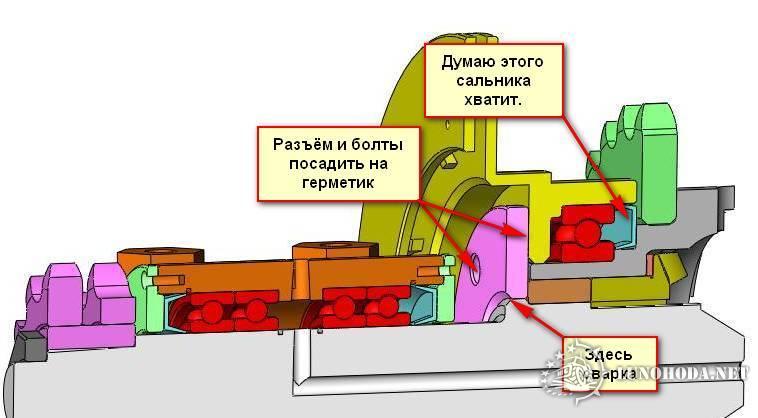

Видимо диск и его болты надо на герметик ставить

[ЗАВГАP]

Попробуй так .В этом случае подшипник можно поставить широкий 22 или 24.

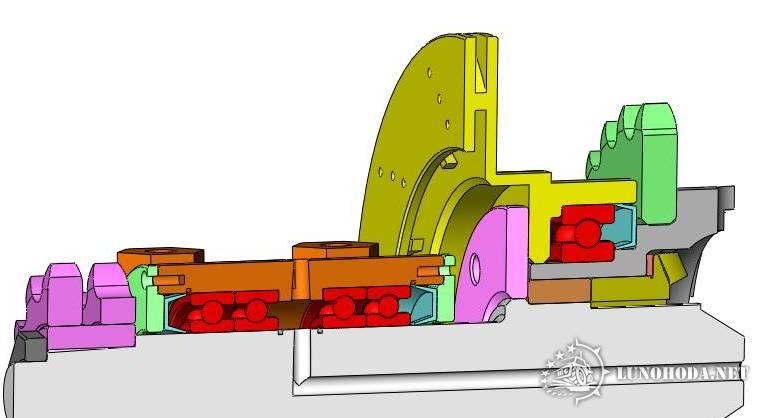

Поставил подшипник на 24. Вообще мысль такая: вал из болванки на 70 мм, сначала варим фланец для ТД, затем точим вал и протачиваем фланец. Вот что получаем:

[assistent]

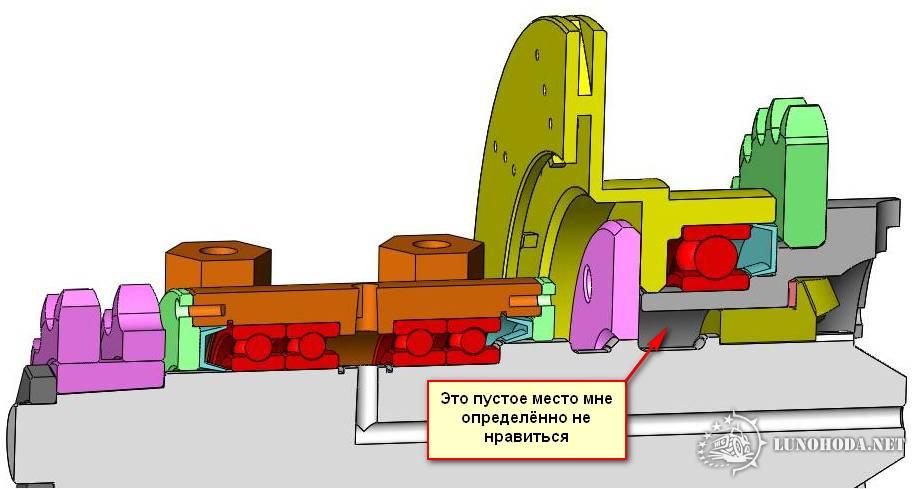

В этом варианте который мы сейчас рисуем расстояние минимальное.
В конструкции assistent в 2а раза больше при большой нагрузке на цепь ,
может загибать раму , что и происходила у АГ пока не усилил раму ,а у него рычаг больше не известно как конструкция assistent себя поведет.

http://radikal.ru/fp/d2c498af2f6d43a0a71aa68a1164266b

Неужели у меня дальше от диска?? Помоему все как раз наоборот)))

:

[valera_tsk]

Сергей А что не стал рисовать сальник в низ ?

Слава. Мы и твой вариант рассмотрим .Но ты ни произвел еще испытания своей конструкции ? А у АГ все испытано все работает на ура.

[ЗАВГАP]

Сергей А что не стал рисовать сальник в низ ?

Валера, я наверное тебя не понял. Нарисуй что ты имеешь в виду.

[valera_tsk]

ЗАВГАP
http://savepic.net/5657743.htm

[ЗАВГАP]

http://savepic.net/5657743.htm

А зачем?


Должно держать.

[ЗАВГАP]

Есть идея. Валера, оцени.

[valera_tsk]

ЗАВГАP
Красный.влезет звездочка шириной 16мм
Синий. войдет только подшипник .если с сальником то надо удлинять корпус.
http://savepic.net/5666971.htm

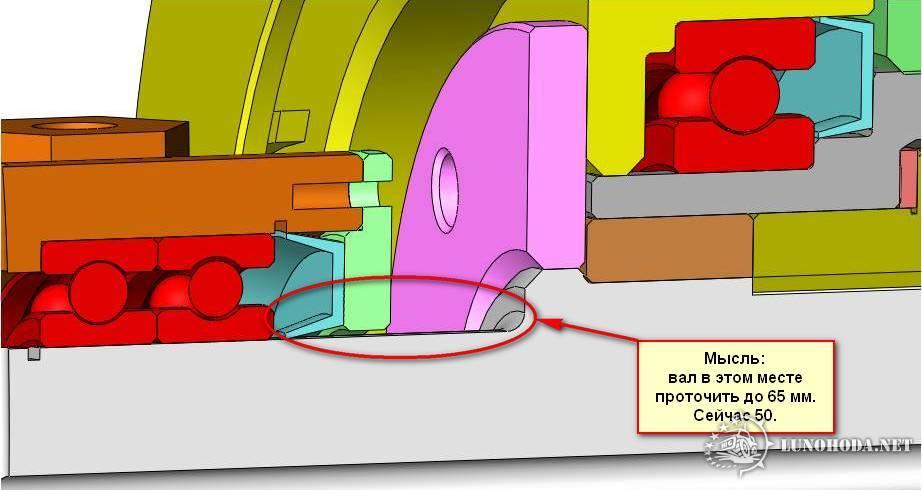

Мы же уже раньше рисовали на 65 а ты потом убрал.

[ЗАВГАP]

Мы же уже раньше рисовали на 65 а ты потом убрал.

Вернул.

Синий. войдет только подшипник .если с сальником то надо удлинять корпус.

А в чем проблема удлинить корпус? assistent удлиняет.....

[valera_tsk]

ЗАВГАP
Удлинить не проблема . но чем ближе диф к тд тем лучше.

[ЗАВГАP]

Вопрос:

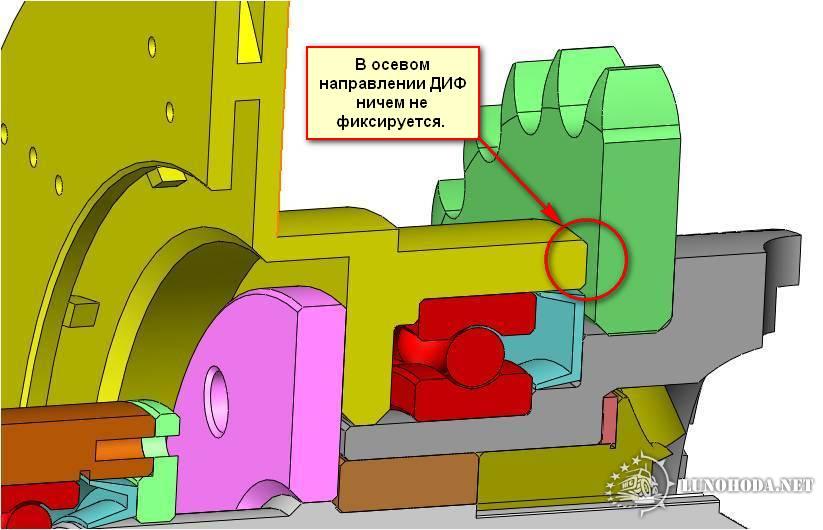

Если ДИФ в осевом направлении не зафиксировать, сальник долго жить не будет. Нужны варианты.

[ЗАВГАP]

Неужели у меня дальше от диска?? Помоему все как раз наоборот)))

А в сантиметрах сколько?

[valera_tsk]

ЗАВГАP
У АГ не фиксируется. как туда стопор поставишь ?Никак. Он писал что все зажимается полу осями.

В сантиметрах не знаю.

[ВадимВ]

ЗАВГАP


Смотрите внимательно с 08 по 18 секунду.
У АГ шестерня обрезана.Соответственно подшипник и сальник другой.
'[:}
