Помогите с проектированием лебедки

Мохати

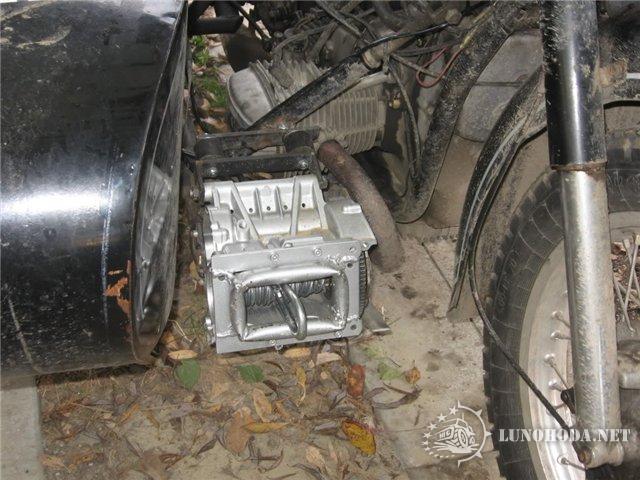

Прикольный агрегат, но не по теме (очень тяжелый и большой а усилие не очень)

Мохати

В выходные был построен опытный образец(фото позже)
По конструкции
трещетка
вал
два подшипника
12 м троса 8 мм
На валу сделал проточку под подшипники,расстояние между ними сточил на конус к центру(трос всегда стремиться к центру и не перекашивает механизм)взял полоску металла и обогнул подшипники в форме капли в вершинах обоих "капель" приварил стержень 12 мм параллельно валу,и по бокам цепь,по центру которой крюк.
На четырехгранник трещетки напресовал гайку,обварил,на гайку головку,тож обварил, а к головке приварил ручку.
Итого
Трс 8 мм рвется (при усилии примерно как на кривом уаза).
Медленно, троса в барабан помещаеться 10 м.
Проверял так :между двух бетонных столбов с одной стороны рычажная лебедка(на 2 т) с другай моя самоделка ,тянем рычажкой трос звенит надеваем трубу и пробуем еще ,разгибает один крюк,меняем крюк снова тянем на рычажке гнуться болты на которых сидит барабан и сама лебедка деформируеться и на конец зубъя не выдерживают, срезает(моя конструкция держет без деформаций)все рычажкой больше не натянешь.обмотал трос мешкавиной и тряпкамаи,принимаемся за мою лебедку до момента когда трос начал рватьмя лебедка сделала еще оборотов 10.
Далее решено проверить предел просности берем лебедку на 4 тонны(варн трос 12 мм кевлар ) тянем ,механизм цел, при остановке эл лебедки соединяем через блок и тянем (пластина из которой сварил "капли" (ширина 10 мм толшина 3,таких получилось 4 шт т.е. 10 на 12 мм)начинает растягиваться далее решено было не продолжать из за соображений безопасности.

Мохати

не редуктор это слабый,я его сварачивал рывком на рычаге 50 см, даже если с собой запасные возить менять долго да и поменяй его в болоте. и передаточное мало,вот на основе гп уаза моща но она не нужна такая скоростная для жизни не спортивной

Мохати

вот бли целую поэму написал а она пропала скоро повторюсь

Егорий

Мне попадался вал отбора мощности от Нивовской КПП. Он представлял из себя массивную чугунную крышку со скользящей шестерней на шлицевом валу, вал выходил через сальник наружу, заканчивался шлицами. Шестерня вводилась в зацепление с промежуточным валом КПП при помощи тросика (типа подсоса). Вся эта беда ставилась вместо стального поддона КПП. "Нива" была из Чухи, с согласия хозяина я эту приблуду снял, много лет она у меня хранилась, куда-то делась, не знаю куда... Может пригодится кому идея...

вовочка

Юрич писал(а):
Gaijin писал(а):Тяги хватало за глаза . Стояла в базе . Фотки остались
Валерий, будь добр, сбрось мне, пожалуйста, фото запрещенных лебедок.
Почтовый адрес: g_ivanchuk@mail.ru

Возможно и моя идея подпадает под запрет.

Спасибо!

ну тогда уж в отдельную темку.....
в большей степени интересует сама прилада на РК УАЗ и ее работа при понижайке (то есть получается при приводимом заднем мосту, но насколько я помню шестерня в данном случае выходит за пределы окна РК)

sergej · Сообщение **sergej** » 28 фев 2011, 16:18

вот еще интересный вариант

tixoxod-4x4 · Сообщение **tixoxod-4x4** » 28 фев 2011, 16:20

как раз наоборот, окно просто закрыто пластиной, она снимается и в имеющийся крепеж ставится рк у которой наружу торчит шестерня

вовочка

tixoxod-4x4 писал(а):как раз наоборот, окно просто закрыто пластиной, она снимается и в имеющийся крепеж ставится рк у которой наружу торчит шестерня

"удачно" торчит она как раз только в нейтральном положении!!! ..или я чего-то не догоняю!??!

tixoxod-4x4 · Сообщение **tixoxod-4x4** » 28 фев 2011, 16:30

а как же она зацепляться будет http://images.yandex.ru/yandsearch?text ... rpt=simage

вовочка

tixoxod-4x4 писал(а):а как же она зацепляться будет http://images.yandex.ru/yandsearch?text ... rpt=simage

ну так это с КПП ГАЗ-53 или 66.
через пару часов поеду ставить машину и в гараже вскрою лючок РК УАЗ и сфотаю шестерню во всех положениях

зы. по КОМу УАЗ кое-что есть здесь....

tixoxod-4x4 · Сообщение **tixoxod-4x4** » 28 фев 2011, 16:41

они по большому счету онивсе одинаковые, только размерами отличаются

вовочка

tixoxod-4x4 писал(а):они по большому счету онивсе одинаковые, только размерами отличаются

РК УАЗ:

отошли от темы однако... щас нас

но в "колхоз" я тоже вступить хочу...... хотя бы как нуждающийся

вовочка

uvat писал(а):
Юрич писал(а):обсуждение технических вопросов в другой теме:
http://lunohoda.net/forum/viewtopic.php?t=5038
Внимание!!!!
Все обсуждения в указанной теме.
Смотрим первый пост темы!!!

uvat я уже осознал и раскаялся, может стоит перенести в ту тему?.. если конечно есть смысл?

Gaijin · Сообщение **Gaijin** » 28 фев 2011, 17:10

вовочка писал(а):
tixoxod-4x4 писал(а):а как же она зацепляться будет http://images.yandex.ru/yandsearch?text ... rpt=simage
ну так это с КПП ГАЗ-53 или 66.
через пару часов поеду ставить машину и в гараже вскрою лючок РК УАЗ и сфотаю шестерню во всех положениях

зы. по КОМу УАЗ кое-что есть здесь....

Говорю же - КОМ уже много лет в Тамбове делают и не только . Не надо фотки от газона с инета выкладывать и спрашивать - РК крышку снимите и всё видно будет
