Метод изготовления самодельных траков для гусениц.

KIBERDOG · Сообщение **KIBERDOG** » 14 янв 2012, 00:41

oleg 54 писал(а):На что надо обратить внимание :

1 - зуб не выше высоты трака , ОБЯЗАТЕЛЬНО, зацепления хватит ,

2 - зуб на косую ( ну это понятно ).

3 - опорную часть трака , со стороны соприкасновения с катками ЖЕЛАТЕЛЬНО делать полукруглую ,

4- звездочку делать первой и потом подбирать шаг траков ( пробовал высчитать , неполучалось ) и все будет работать отлично .

Да уж, целая формула получается, а так хотелось гениальной простоты..

Нужно ещё раз пересмотреть туземный сайт, и обратить особое внимание на дугообразные траки и звёзды к ним.

oleg 54 · Сообщение **oleg 54** » 14 янв 2012, 00:52

KIBERDOG писал(а): а так хотелось гениальной простоты..

А в коком месте сложность та ?

Все просто , при постройке

KIBERDOG писал(а):надо обратить внимание

Вот , когда это по 2-3 раза переделывается , то можно назвать сложностью

Кузнец Влад

Сегодня попробовал как мог ...

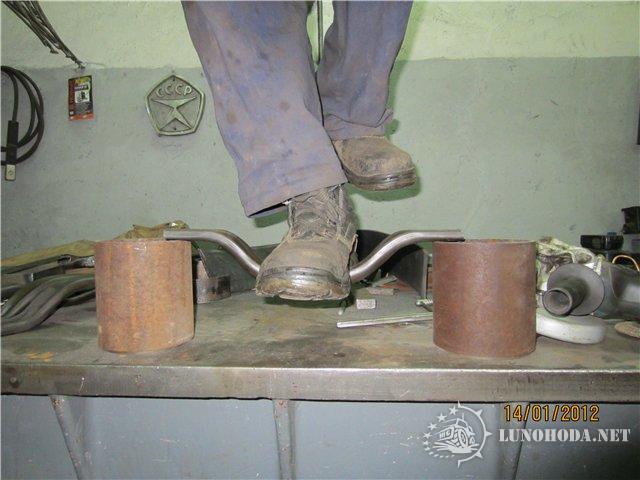

На фото стою на траке из трубы 50х25х2 (получился очень жесткий и прогнулся чуть чуть на 3..4 мм потом спружинил .вес приложин 100 кг )
На видео для примера штампонули полоску 50х400х4мм

[video][/video]

Кузнец Влад

oleg 54 писал(а): в момент когда он изменяется зуб СИЛЬНО набегает на трак чем меньше звезда тем хуже(мин. колесо на 13 ИМХО ) , больше лучше ,но она нам нафиг ненужна ,компромис

Врпрос такой глубина моего трака порядка 60 +толщина транспортёрки .По расчетам диаметр звезды 340...380 мм (посадки траков ) ... этого мало ??? диаметр R-13 550...570 мм

Если больше диаметр то выше скорость

oleg 54 · Сообщение **oleg 54** » 18 янв 2012, 18:06

Кузнец Влад

Извеняюсь долго не отвечал , работа .

Кузнец Влад писал(а): диаметр звезды 340...380 мм

Возьмем 380 мм. , глубина трака с ремнем примерно 75 мм. Трак сверху звезды , трак с низу , зачит диаметр ремня на звезде будет 230-240 мм., длинна полуокружности ремня на этом диаметре около 400 мм., на этом отрезке получится 4 трака ( если почаще ) , значит в зацеплении с зубом не больше 3-х траков ( а то и меньше ) т.е. чуть еще меньше звезда или реже траки и на звезде получится 4-ре. зуба !?! - это первое на что надо обратить внимание и хорошенько продумать . По поводу набегания зуба надо смотреь наглядно , т.к. плечо трака у тебя мельче , но оно все равно будет , лучше определиться с диаметром звезды как то наглядным образом .

Кузнец Влад писал(а):д"]Если больше диаметр то выше скорость

У меня бортовые ( от ГАЗ-71 ) , можно пониженную .

Кузнец Влад

oleg 54
Сколько зубов оптимально иметь в зацеплении с траками ?
Хочу в вездеходе получить на холостом ходу первой передачи скорость 1...1,5 км/ч ...Есть два пути ,на мой движок встают две КПП (от заднеприводного авто и переднепривоного )
Если взять КПП Передприв. но можно обойтись без раздатки и звезда нужна 450...500 мм (1передача 760об/м -1.25 км /час )
Если КПП заднийпри. то нужна раздатка и звезда 400мм (1 передача 760 об/м -1.96 )

И еще меня тревожит вопрос как считать скорость по транпортерке или "гребню" трака ???Тут получается два разных диаметра и две угловые скорости ..

oleg 54 · Сообщение **oleg 54** » 18 янв 2012, 21:00

Кузнец Влад писал(а):Сколько зубов оптимально иметь в зацеплении с траками ?

Всего на звезде минимум 8-9 зубов , больше лучше , в зацеплении 4-5 , тоже минимум , ИМХО .

Кузнец Влад писал(а): вопрос как считать скорость по транпортерке или "гребню" трака ???

Ну наверное по тому что касается поверхности земли и за что тянет зуб .

KIBERDOG · Сообщение **KIBERDOG** » 19 янв 2012, 01:18

oleg 54 писал(а):
Кузнец Влад писал(а): вопрос как считать скорость по транпортерке или "гребню" трака ???
Ну наверное по тому что касается поверхности земли и за что тянет зуб .

думаю правельнее по диаметру звезды, без высоты клыков..

shum d · Сообщение **shum d** » 19 янв 2012, 07:38

Ну даете, не проще количество зубов звездочки помножить на шаг траков гуски, или еще проще; замерять то же количество траков плюс зазор, вот те и расстояние за оборот.

KIBERDOG · Сообщение **KIBERDOG** » 19 янв 2012, 11:19

shum d писал(а):Ну даете, не проще количество зубов звездочки помножить на шаг траков гуски, или еще проще; замерять то же количество траков плюс зазор, вот те и расстояние за оборот.

а чем диаметр звезды не устраивает??
например если количестви зубов, шаг, и кол-во траков ещё в теории??
засовываем диаметр звезды в калькулятор трансмиссии и на выходе максимальная скорость, проще помоему не бывает..

Вовасик

Добрый вечер всем форумчанам .Есть желание сделать гусеничный вездеход но возникло много вопросов. Первый: из какого профиля сделать гуси? Имеется Т- образный профиль,основание 45мм.высота 40мм.,профиль 60*20*1.5,
профиль 60*40*3.5 этот ещё совдеповских времён.Почему 60 ? Просто больше площадь.Если можно, ваши советы.

andruhin · Сообщение **andruhin** » 24 янв 2012, 17:48

Вовасик писал(а):Добрый вечер всем форумчанам .Есть желание сделать гусеничный вездеход но возникло много вопросов. Первый: из какого профиля сделать гуси? Имеется Т- образный профиль,основание 45мм.высота 40мм.,профиль 60*20*1.5,
профиль 60*40*3.5 этот ещё совдеповских времён.Почему 60 ? Просто больше площадь.Если можно, ваши советы.

На мой взгляд Т-образный точно отпадает

профиль 60*20*1.5- подойдет. 60*40*3.5- тяжеловат хоть и с совдеповских времен.

oleg 54 · Сообщение **oleg 54** » 06 фев 2012, 19:40

Кузнец Влад
Как дела с траками продвигаются ?

Кузнец Влад

Да почти нет ...Купил новый токарник (SUI-40 РМЦ-2000мм )
и всё дело притихло ...Но думать на перестаю ..
Решил сделать маленькие клычки они же пластины прижима транспортёрки ,как у remix59 ...

ess78 · Сообщение **ess78** » 06 фев 2012, 20:33

Что скажете про этот трак ??
