Колесный редуктор из бортовой передачи ГАЗ-71 - возможно ли такое ?

[andyfix]

Юрич, Спасибо за наглядную иллюстрацию

Puika, спасибо, четкая работа!
Бортовой, он и в Африке - бортовой!

Эта модель строилась AND-RAY по сборочному чертежу, для общего понимания :

А вообще сборочные чертежи изобилуют неточностями и ошибками. Поскольку это не чертежи для производства, а картинки для паспортов и инструкций, то никто там и не парился соблюдать точность изображения, да рисовали карандашом.

Модель нуждается в коррекции, нужен живой образец для детального промера. Поспособствуйте пожалуйста...

Взято тут : http://tehnoforum.com/index.php?PHPSESS ... #msg142584

benderzzgt, наверное, знает точные размеры ?

Есть варианты крышек с другим расположением ребер жесткости в "верхней" части :


Возможно, как советовали выше , получится слегка "подпилить" фланец редуктора :

ну впринципе- милиметров 5 можно сточить напильиком...


С уважением

[didulya]

знает точные размеры ?

Сергей51

[Сергей51]

знает точные размеры ?

Сергей51

У меня размеры с той-же модели, что описана выше. Проверял на доступных экземплярах бортовых ГАЗ71 - с точностью измерений штангельциркулем, размеры совпадают
Тем-же штангелем снимал размеры с колесного редуктора БТР-60, для моих целей такой точности вполне достаточно.

[benderzzgt]

Вроде залил исходный файл, пробуйте

[benderzzgt]

[Юрич]

Вроде залил исходный файл, пробуйте

Спасибо, скачал для коллекции.

[andyfix]

Под этот, "слегка доработанный напильником" редуктор -- диск тонкостенный, такой примерно формы ( но не такой массы !) нужен :




С уважением

[Юрич]

Одна неправильная предпосылка тянет другую, та - третью...и уехали от успеха в сторону!

...одноступенчатый цилиндрический прямозубый редуктор такого роста не представляет интереса для колесных пневмоходов. Для меньшеньких колес нужна портальность, но не нужна такая несущая способность, а для большеньких - нужны планетарные КР с большим передаточным и полегче...

Вместо вывода: редуктор большой, нам не подходит, начинаем думать над его укорочением напильником(хотя есть болгарка и фрезер) и над увеличением и так огромного диска...!

[andyfix]

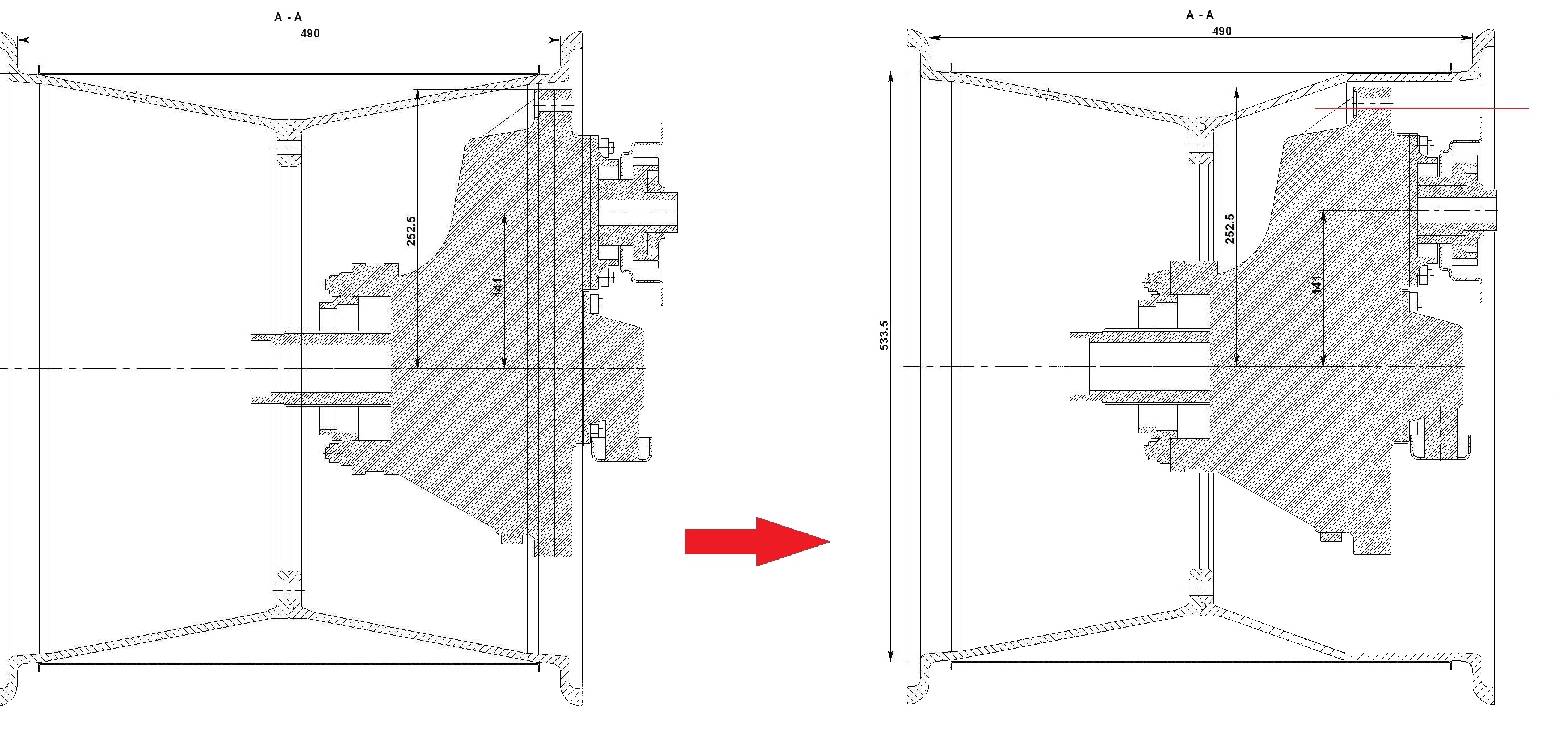

Изменённая форма половинки диска ( как вариант ) :




Красная линия показывает габариты "доработанного" корпуса )


С уважением

[Aлексей]

andyfix,

Все понимаю, замечательный редуктор, и по деньгам доступный.
Но зачем ты пытаешься запихнуть его в 21-й диск, это ведь колесо 1300мм диаметром, велик он под него!
Лучше бы изобразил его в 25-м диске, под ТРЭКОЛ 1600мм.

[Шевчук Виктор]

andyfix,

Все понимаю, замечательный редуктор, и по деньгам доступный.
Но зачем ты пытаешься запихнуть его в 21-й диск, это ведь колесо 1300мм диаметром, велик он под него!
Лучше бы изобразил его в 25-м диске, под ТРЭКОЛ 1600мм.

Нет цели кого то обидеть. Но на языке крутится пословица. Когда коту делать нечего,он яйца лижет. Вам похоже делать нечего,вы редуктор обсасываете? А с какой целью вы его пытаетесь в диск спрятать? Украли что ли? У ГАЗончиков он не спрятан в звезду,и на Шаине человек катается. Ничего никуда не прятал. Если уж вам так приспичило прятать эти бортовые,спрячьте их в лодку,или в раму. Смотря что делать собрались.

[benderzzgt]

зачем

Когда строил первый вездеход- только ленивый не спросил- нафига он тебе нужен?
Теперь те-же люди с интересом спрашивают- как дела и когда выезд ;)
1300 одно из самых доступных- кто пихнет туда- сделает большой шаг, а уш дальше развивай...
Единственный видимый мне минус этих редукторов- ограниченное количество, завод их давно не выпускает, модель шла под бензиновый двс, потому имеем только то, что на хранении в вч , думаю коммерсантам можно не напрягаться - современные редуктора гораздо дороже и имеют меньшее передаточное ;) в тех-же габаритах

[Юрич]

...кто пихнет туда- сделает большой шаг...

andyfix и шаг какой надо сделает и впихнет как положено, хоть и обрезанный.
Так и знал, что перепихом закончится! Эх, молодость, молодость!

[Юрич]

benderzzgt, если серьезно, вопрос: нароешь на серию хотя бы 4...5 десятков таких пар и корпусов?

[benderzzgt]

Юрич, я могу лишь поинтересоваться где они могут быть- и не более
Я близок к заводу изготовителю, но далек от военных хранилищ., Увы!
