Колесный редуктор из бортовой передачи ГАЗ-71 - возможно ли такое ?

[andyfix]

диск должен быть 612 мм мин по внутреннему диаметру, ну впринципе- милиметров 5 можно сточить напильиком...

Так каков все же этот размер по чертежу ? :



Спасибо




Значит, получается, только под такие шины, как ТРЭКОЛ 1600*700-635 пойдёт ?


Говорят, они тут применены, в качестве КР :

[benderzzgt]

(141+165)*2=???

милиметра 3-4 спилим- получем около7 милиметров на диаметр, и того- 605, в краз лапоть точно не влезет, но смещением можно отыграть.

по технолоии: ведущую шестерню под корень и долбить внутренний шлиц под полуось.
крышку со стороны ведущей шестерни менять на сталь с распорками к чулку моста.
а вообще:
как кричал конструктор- бежащий за чертежом за мной до проходной:

металла лучше по зубу на изгиб по шестерням нет- 18Х2Н4ВА.

[andyfix]

(141+165)*2=???

А почему именно 165 ?
Там , внизу чертежа , другой, наверное, размер указан, от оси ведущей шестерни :
116, кажется, или нет ? ....

Чертеж очень расплывчатый....

металла лучше по зубу на изгиб по шестерням нет- 18Х2Н4ВА

В этой бортовой передаче именно такая сталь у шестерней ?

Спасибо

С уважением

[Сергей51]

но уже видно, что в 21 посадочное эта бортовая лезет лишь с приличноым смещением диска.

По габаритам бортовые ГАЗ71 сходны с колесными БТР60, у них даже расстояние по осям входного и выходного вала одинаковы. На БТР60 стоят диски на 18".

[benderzzgt]

Блин, конструктора! причем тут 116????
размеры приведеные верны, сталь действительно эта, а если говорим про 71-ую- то это советские времена- совсем другое качество
картинку вам, чтоб виднее- и только не поделитесь потом результатом...

[logza]

картинку вам, чтоб виднее-

Да не видно ни фига межцентровой размер,даже при 500 процентов увеличении.только экстрасенс сможет разглядеть.

[andyfix]

но уже видно, что в 21 посадочное эта бортовая лезет лишь с приличноым смещением диска.

По габаритам бортовые ГАЗ71 сходны с колесными БТР60, у них даже расстояние по осям входного и выходного вала одинаковы. На БТР60 стоят диски на 18".

Там внешние обводы корпуса КР в верхней части компактнее будут :




А диск на 18" там имеет значительно меньшую ширину, нежели на пневмоходных колесах , к тому же он изнутри почти ровно-цилиндрический, а не конусный ( как на пневмоходных колесах ) - вот и смотрим , как его туда "уместить" ))

В "цилиндрический"-то диск, КР ГАЗ-71 , наверное и в 21" влезет, только дисков таких почему-то не наблюдается :
Авторос , к примеру, "слабоконический", остальные все "сильноконические"

Самодельный, что ли, диск под него катать, получается ?


С уважением

[benderzzgt]

Межосевое 141+ радиус от ведомой до края корпуса 165- я так считал... Только сейчас ошибку понял )- не с той стороны считал...
Файл никак без потерь неполучается - тиф он- с телефона не переконвертирую- давайте на viber кому сброшу? 8952444699девять

[andyfix]

Блин, конструктора! причем тут 116????

радиус от ведомой до края корпуса 165- я та считал... Только сейчас ошибку понял )- походу лезет бортовая то...

Лучше на файлообменник какой-нибудь - тут , на форуме, все фотки сжимаются сильно очень

С уважением

[Шевчук Виктор]

Хотелось бы примеры увидеть , ( фото , видео) их установки на колесном вездеходе,
особенно , как этот КР от ГАЗ-71 с диском колеса сочетается


[/quote]
Видите-ли,есть так называемый непосредственный интерес строительства. Это когда строительство доставляет удовольствие. Человек вкладывает душу в это строительство,ему это нравится,он никуда не спешит,всё делает с чувством с толком с расстановкой,не забывая фотографировать каждую деталь,каждую мелочь. А есть опосредственный интерес,где строительство воспринимается как каторга,как трудовая повинность за то,что ты хочешь иметь вездеход. Сука всю жизнь строю,и никогда не испытывал в этом радости,просто очень нужен вездеход определённых параметров. Заранее знаю что у меня довольно длительное время не будет денег,рыбалки,охоты,отпуска,и других приносящих радость свобод.Ну всё,поднатужусь и сделаю,очень нужен,это последний. А хрен там! Проходит время. Меняется жизнь и местность. И эта местность и жизнь опять требуют вездеход определённых параметров! И опять нищий и привязанный,как собака на цепи. И таких как я достаточно. Умных к умным,а меня к тебе. Нет у таких фотографий. Более того не любят они когда их фотографируют. Но если встречу старых корефанов, десятилетия бороздящих тайгу на вездеходах с ГАЗоновскими бортовыми,обязательно сфотографирую.

[Hitek]

Страницу потратили на выяснение где верх у редуктора. Едем дальше.
andyfix, в 10 мм между шиной и бортовой диск запихаешь?

[andyfix]

Страницу потратили на выяснение где верх у редуктора. Едем дальше.
andyfix, в 10 мм между шиной и бортовой диск запихаешь?

Ждем уточнения указанного на картинке размера от

Метод "Адлера" в действии.

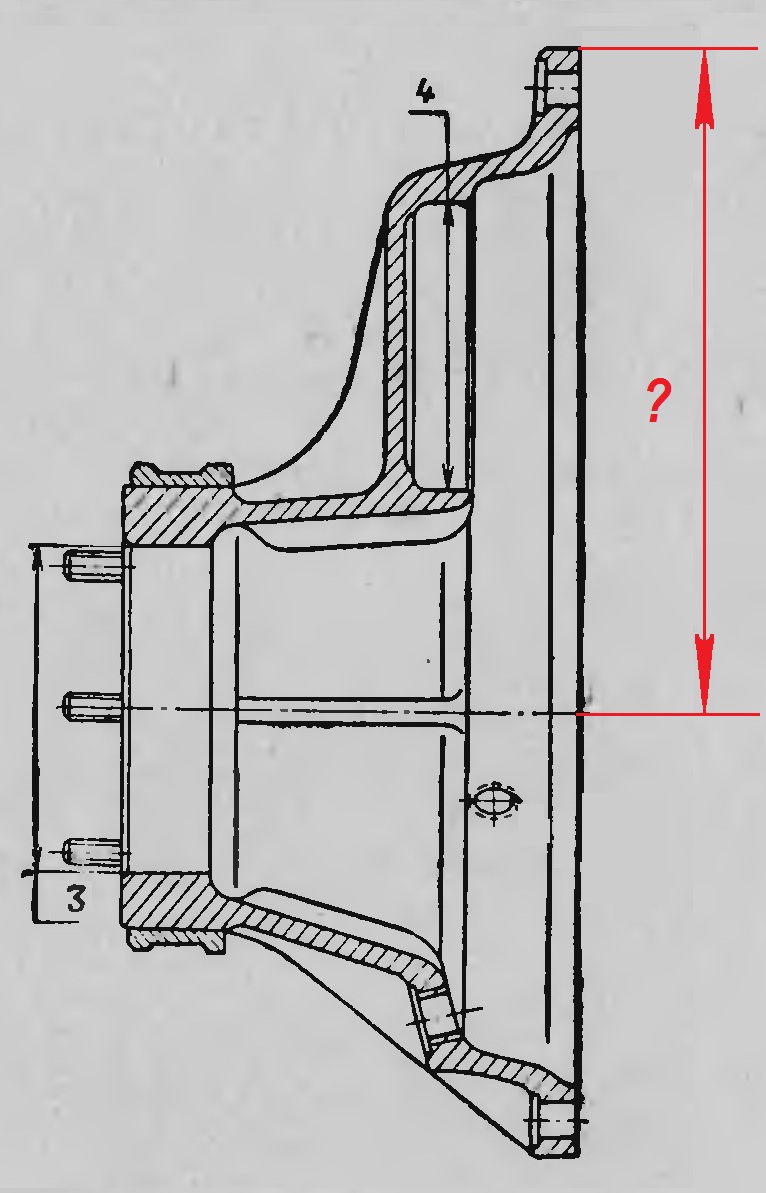

Размер вот этот :


Желательно, в мм

Очень желательно - со ссылкой на заводской чертёж

С уважением

[Юрич]

Желательно, в мм

Очень желательно - со ссылкой на заводской чертёж

[Puika]

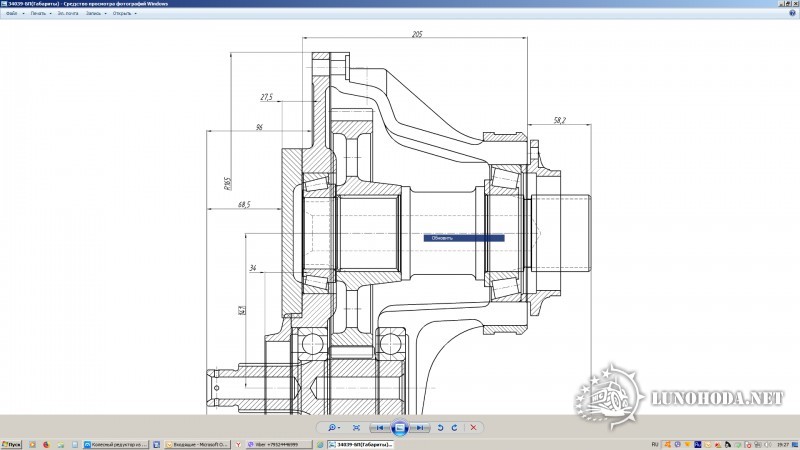

https://yadi.sk/d/Ha9UM4WLGD37j

Размеры надо подгонять.

[Юрич]

Puika, спасибо, четкая работа!
Бортовой, он и в Африке - бортовой!
