гусеничный вездеход УЛАН на серийных планетарках

[улан]

Вот решил открыть свою тему,может кого заинтересует.
ТТХ:
двигатель-УД-25
сцепление,кпп м-л Урал
вторая кпп Форд,типа копеевской
планетарные редуктора(с серийных 3МП40) с п.ч. 4-1
тормоз основной барабанный с 2101

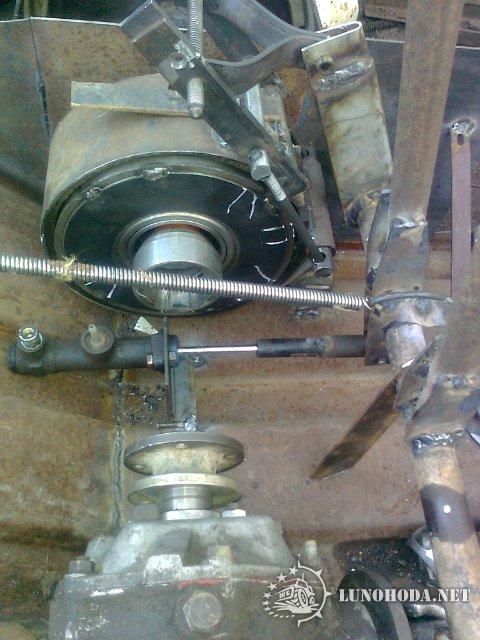

тормоз планетарный самодельный из тракторной фрикционной ленты

Построил за лето,правда с планетарками всю зиму эксперементировал.

[ser]

конечно интересует Особенно всё про планетарки

[улан]

ser







фоток при изготовлении почти не делал,все пробовал по всякому,само всё получилось,могу нарисовать от руки.

[улан]

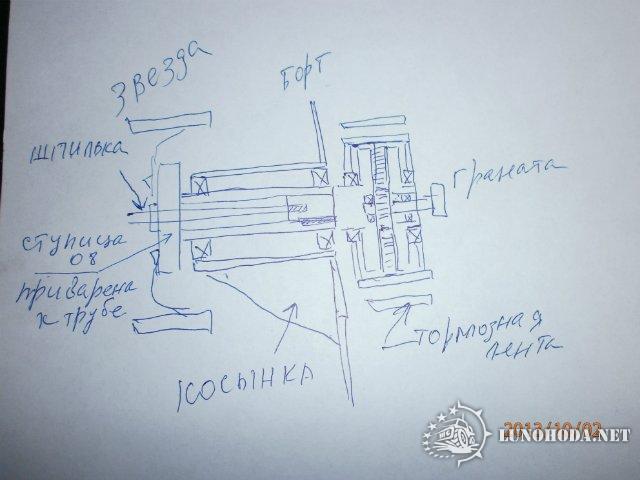

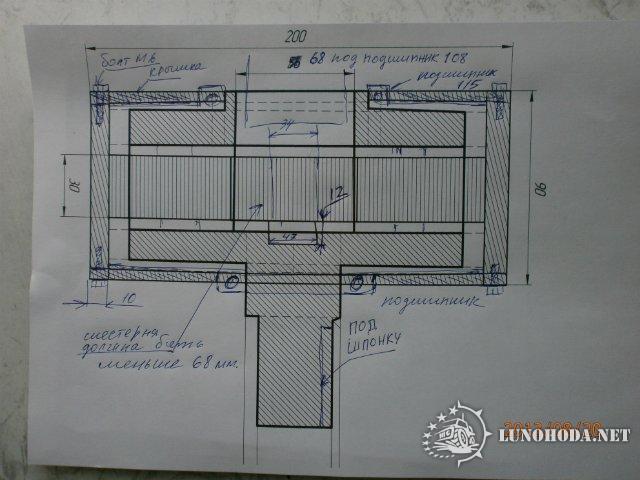

вот по этому наброску пытался заказать на заводе,даже не буду озвучивать сумму, на эти деньги я бы смог несколько серийных купить.новый 3мп40 стоит от 13тыс.с электродвигателем.

[ser]

не усиливал планетарки? У этих редукторов передаваемый момент порядка 250 Н*м при ведущей звезде 30см это будет грубо порядка 75 кг. Вроде маловато? Или я туплю?

[улан]

ser
не усиливал,на ней водило чугунное.разбирал после км.30 примерно,смотрел состояние шпонки.на бирке было 270 Н*м
эти редуктора стояли на лесотаске длиной метров 100 .и работали они лет 10,подшипники все менял.

[Stac]

улан
От тихушник! Молодец!

[ser]

[shap]

улан
Годный девайс получился Правда и возни с ним Что тут скажешь, молодца

[фред]

улан. Молодец. Как ты думаеш, из вом мтз получтся.

[Evgenii72]

улан
Здравствуйте, хотелось по подробней про ваши гусянки(какой уголок, размеры траков) Плиз

[улан]

Evgenii72[/b

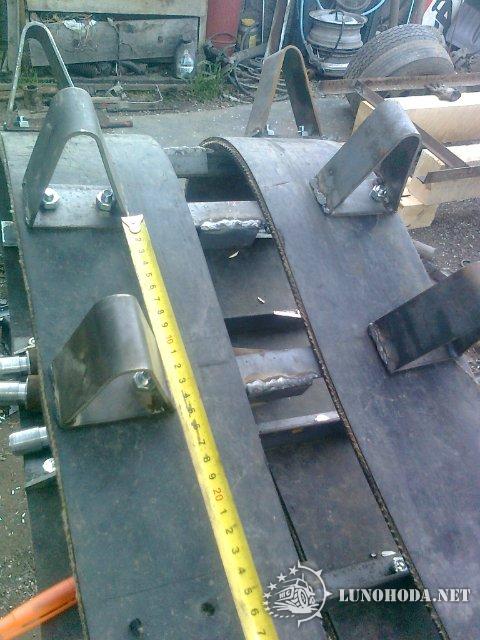

уголок 25*4*320,ширина между лентами 50мм(на нижнем фото гусеница от первого вездехода,между лентами 70мм)уголок приварен 50мм.чтобы уголок не выварачивало на твердом грунте,зуб па звезде из полосы 25*4(высота 45мм) как и гребни(высота90мм.)болты м8.

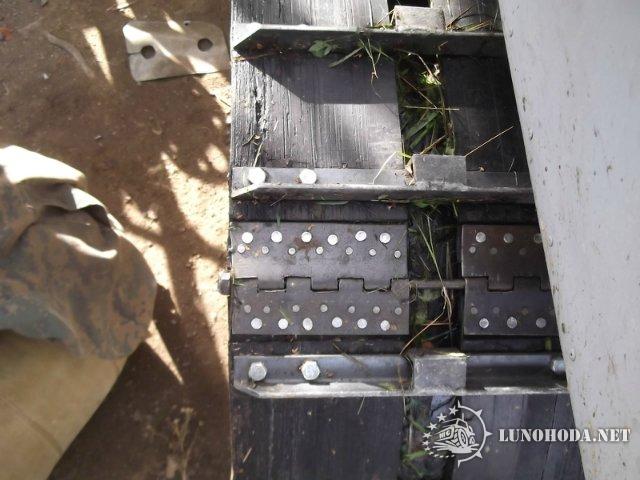

зубов на звезде 16 штук,но в работе 8,можно гусянку одевать на любые 8,шаг одинаковый.замок на гусянке из двойки,ось от 01(торсион регулятора задних тормозов,очень крепкая железяка).
Сразу скажу - на звезду наматывает траву и разную шнягу но сразу все выдавливаеться,так-что нареканий к звезде нет ,зимой тоже .

[улан]

фред
надо смотреть,я просто его не видел живьем.можешь скинуть фотки и размеры в л.с. посмотрим.

[улан]

Правда и возни с ним

возни конечно было,но как без этого,всю зиму эксперементировал,благо станок токарный есть.
а получилось сомо-собой,оказываеться не чего хитрого и сложного,главное найти редуктора,подшипники легкой серии(108,115).
