Леший 2х2

Сообщение Копай » 09 апр 2013, 12:30

Доброго времени суток всем!

Предисловие: Два года читал форум, изучал конструкции аппаратов....осенью начал собирать железяки для постройки гусеничника на подобие "Барсик"а, но в январе сего года появился мотовездеход Александра Зинина. Вдохновленный конструкцией и проходимость, я решил сделать что то подобное....как более простой вездеход по сравнению с гусенечником. Тем более, что опыта строительство вездеходов у меня нет

Строительство начал 25.01.13. Строил по наличию свободного времени. В итоге на сегодня остается: покрасить, доделать колеса, глушак и сделать обшивку.

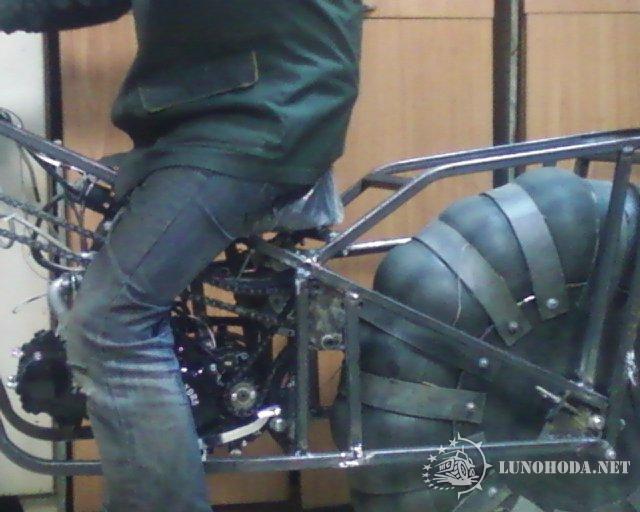

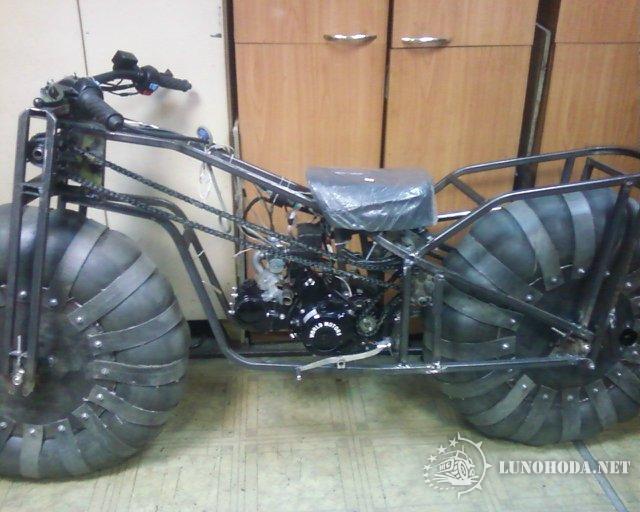

Тех.характеристики:

1. Двигатель - 1Р39 китайский 4Т, 4КПП, АИ-92
2. Максимальная скорость - около 30км/ч
3. Минимальна скорость - 1км/ч
4. Вес - около 80-90кг
5. Длина - 2200мм
6. Ширина (по раме) - 350мм
7. Высота (по седлу) - 700мм

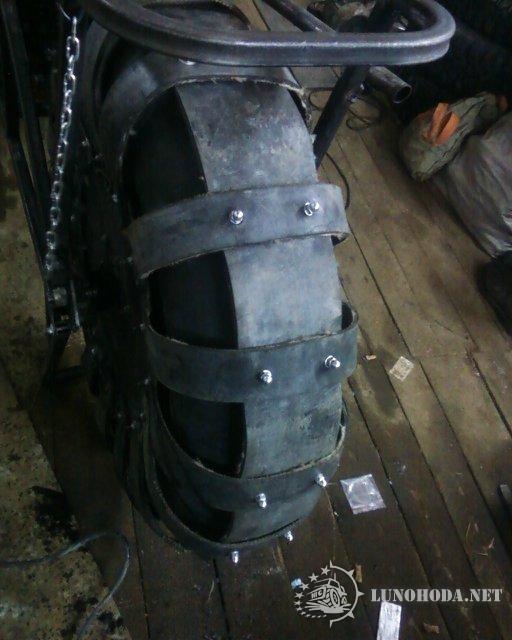

8. Колеса: диски - самодельные из стали 1.2мм, камеры - УАЗ, транспортерная лента
9. Плавучесть - положительная
10. Звезды и цепи - от Восхода и Муравья

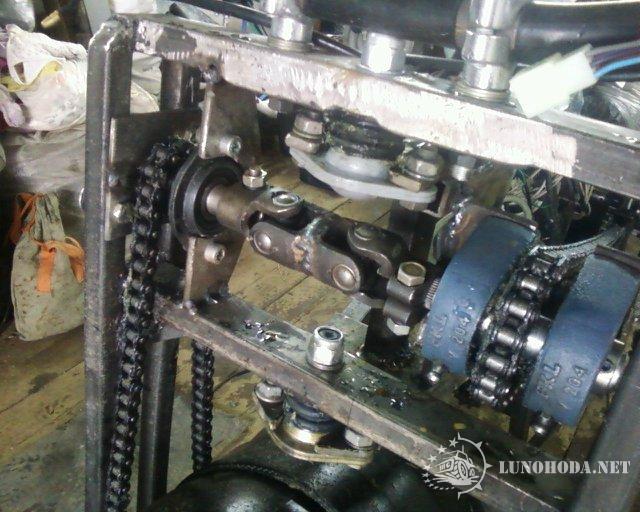

11. Узел перелома переднего привода - сдвоенный карданный шарнир рулевого управления ВАЗ
12. Тормоз - гидравлический на промежуточном валу


Аватара пользователя
Копай
Сообщения: 988
Зарегистрирован: 30 янв 2013, 13:40
Репутация: 0
Имя: 89160840594
Откуда: Киров->Железнодорожный(МО)
Контактная информация:

Сообщение Копай » 09 апр 2013, 12:37






Аватара пользователя
Копай
Сообщения: 988
Зарегистрирован: 30 янв 2013, 13:40
Репутация: 0
Имя: 89160840594
Откуда: Киров->Железнодорожный(МО)
Контактная информация:

Сообщение Копай » 09 апр 2013, 12:39

Конструктивные замечания и предложения принимаются :)
КИТ-комплект Леший 2х2М viewtopic.php?p=371654#371654
Леший 2х2М viewtopic.php?t=9935
Леший 2х2 viewtopic.php?t=8814
т.т. 8-916-084-0594, 8-953-675-2263

20sergei
Сообщения: 447
Зарегистрирован: 03 мар 2012, 15:13
Репутация: 0
Откуда: архангельская область

Сообщение 20sergei » 09 апр 2013, 12:52

на фото видно что некоторые детали на прихватка. это ненадежно.

Аватара пользователя
Копай
Сообщения: 988
Зарегистрирован: 30 янв 2013, 13:40
Репутация: 0
Имя: 89160840594
Откуда: Киров->Железнодорожный(МО)
Контактная информация:

Сообщение Копай » 09 апр 2013, 13:02

20sergei писал(а):на фото видно что некоторые детали на прихватка. это ненадежно.
Всё будет провариваться перед окраской и местами усиливаться рама

idled
Сообщения: 435
Зарегистрирован: 12 мар 2011, 19:57
Репутация: 0
Откуда: Пермский край

Сообщение idled » 09 апр 2013, 15:04

Копай не думал насчет какого-нибудь кожуха на цепь которая на перед идет, то она близко к очень уязвимому месту :) проходит.

Про диски напиши чуть подробней и фото если есть именно дисков, на дырку в диске как понял у тебя заглушка предусмотрена.

Аватара пользователя
Копай
Сообщения: 988
Зарегистрирован: 30 янв 2013, 13:40
Репутация: 0
Имя: 89160840594
Откуда: Киров->Железнодорожный(МО)
Контактная информация:

Сообщение Копай » 09 апр 2013, 15:29

idled писал(а):Копай не думал насчет какого-нибудь кожуха на цепь которая на перед идет, то она близко к очень уязвимому месту :) проходит.

Про диски напиши чуть подробней и фото если есть именно дисков, на дырку в диске как понял у тебя заглушка предусмотрена.
Кожух будет! Каждый кто видит эту цепь говорит про "уязвимое место" и предлагает закрыть её чем нибудь :)))
На дырку будет крышечка с резинкой.
Корпуса подшипников - корпус подшипника ведущего вала Буран
Ось - Ось нижнего рычага передней повески Нива, на ось одеты две втулки под 205 подшипник с упором и зафиксированы.

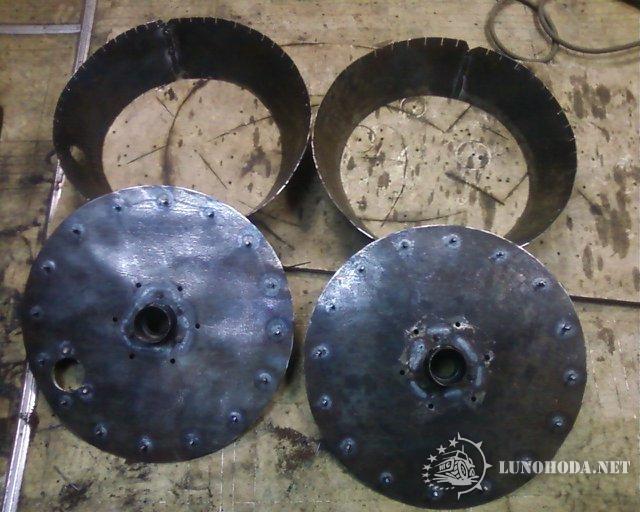

Диск состоит из четырех частей - два боковых блина и два усеченных конуса. Конуса собираются меж собой, и свариваются. Меж блинов встваляются распорные шпильки М8 шесть штук. Все это собирается в одно целое.
Звезда насаживается на шпильки через дистанционные втулки.

Аватара пользователя
водолей
Сообщения: 99
Зарегистрирован: 16 июн 2011, 22:23
Репутация: 0
Имя: 9210761756
Откуда: северодвинск
Контактная информация:

Сообщение водолей » 09 апр 2013, 20:34

Молодец! Быстро построил.
что хочу-то и строю!

мaks
Сообщения: 12
Зарегистрирован: 10 мар 2013, 17:16
Репутация: 0
Откуда: воронеж

Сообщение мaks » 09 апр 2013, 21:46

интересно у Зинина 50 кг а тут 90 конструкция и материалы одинаковые?

Дмитрий78
Сообщения: 3204
Зарегистрирован: 19 мар 2010, 08:43
Репутация: 76
Откуда: Ленинград

Сообщение Дмитрий78 » 09 апр 2013, 21:53

Копай
Данный мотор не имеет принудительного охлаждения. Гена у него слабая, поставить толковый электровентилятор врят ли получится. А без охлаждения этот мототрактор становится полумёртвым.

Аватара пользователя
Stepech
Сообщения: 884
Зарегистрирован: 01 апр 2009, 11:09
Репутация: 0
Имя: 8-952-886-73-96
Откуда: Томск
Контактная информация:

Сообщение Stepech » 10 апр 2013, 06:08

Блин, как ты хитро придумал с шаровыми опорами :roll:
8-952-886-7396

Tit
Сообщения: 308
Зарегистрирован: 28 апр 2010, 10:53
Репутация: 0
Откуда: Архангельская обл.

Сообщение Tit » 10 апр 2013, 07:19

Копай
Какой профиль использовал при строительстве, 25 или 20.
Лудим, паяем, ЭВМ починяем.
С уважением, Tit.

Аватара пользователя
Копай
Сообщения: 988
Зарегистрирован: 30 янв 2013, 13:40
Репутация: 0
Имя: 89160840594
Откуда: Киров->Железнодорожный(МО)
Контактная информация:

Сообщение Копай » 10 апр 2013, 07:31

мaks писал(а):интересно у Зинина 50 кг а тут 90 конструкция и материалы одинаковые?
Профиль на раму - точно одинаковый 20х20х1,5. Камеры тоже одинаковые....а насчет остальных железяк не могу ниче сказать, чертежей не видел. Да и мотор тежелее
Последний раз редактировалось Копай 10 апр 2013, 07:52, всего редактировалось 1 раз.

Аватара пользователя
Копай
Сообщения: 988
Зарегистрирован: 30 янв 2013, 13:40
Репутация: 0
Имя: 89160840594
Откуда: Киров->Железнодорожный(МО)
Контактная информация:

Сообщение Копай » 10 апр 2013, 07:39

Дмитрий78 писал(а):Копай
Данный мотор не имеет принудительного охлаждения. Гена у него слабая, поставить толковый электровентилятор врят ли получится. А без охлаждения этот мототрактор становится полумёртвым.
Да, с охлаждением что то надо придумывать...либо искать катушки мощнее на этот мотор, либо выводить ремешок с коленвала. Дмитрий, как думаешь стандартный гена потянет или нет вентилятор печки 2108?...Будет еще акум на 5Ач установлен

Аватара пользователя
Копай
Сообщения: 988
Зарегистрирован: 30 янв 2013, 13:40
Репутация: 0
Имя: 89160840594
Откуда: Киров->Железнодорожный(МО)
Контактная информация:

Сообщение Копай » 10 апр 2013, 07:49

Stepech писал(а):Блин, как ты хитро придумал с шаровыми опорами :roll:
Шаровые - Ваз 2108, в вилку вварены конусы от восьмерошных рычагов...На шаровых - руль более тугой, но плюс в простоте, быстрой замене и демонтажа вилки с рамы

Ответить
