Гусеничный "ВЕЗДЕПОЛЗ"

[avtoivan]

Здравствуйте уважаемые конструкторы. Перечитав разделы про гусеницы от корки до корки каша образовалась в голове густая, но из неё слепилась все-таки мысль спроектировать и построить вездеход на гусеницах.
Деньгоресурсы конечно небольшие, в основном что найдем "на холяву", но при этом основные узлы думаю купить новыми.
Как принято тут на форуме перечислю предполагаемые ТТХ и запросы:
1. Название "ВЕЗДЕПОЛЗ" всвязи с предполагаемым использованием круглый год.
2. Вес: до 1 тонны (чем меньше тем лучше)
3. гуси: как у всех из профиля пресованного и ленты.
4. подвеска: два балансира на сторону, четыре опорных катка на сторону, ленивец и звезда. Катки и прочее колеса и диски на 13
5. привод: передний
6. поворот: дифференциальный
7. Двиг+КПП: либо классика либо 08. При этом если классика то еще РК а если 08 то с заваренного дифа одним валом сразе на мост, т.к. главная пара коробки 08 уже как редуктор (больше склоняюсь к 08 )
8. Время постройки не ограничено. Сначала все продумать. Должно все просто разбираться, легко ремонтироваться и иметь минимум уникальных запчастей

Вроде все описал.
Проектирование начинаю с разработки балансиров, т.к. от этого зависит конструкция лодки. Мост правда хочу поискать от машинки весом чуть больше жигулятора т.к. думаю будет надежней. Хотя редуктор можно и запасной возить.

Оцените задумку и выскажите мысли по поводу этого:

На балансир хочу исползовать кусок рессорного листа от а/м УРАЛ длиной около 80 см. Ось балансира-часть чулка от УАЗ со ступицей. Лист прикрутить к ступице через пластины стремянками. На концы листа закрепить задние ступицы 08 на изготовленные кронштейны из 10мм стали болтами. При этом колесо должно стоять на ступице как обычно и балансир должен находиться в габаритах гуси чтобы не заужать сильно лодку.

Начинаю с этого т.к. считаю что этот узел самый главный. Все остальное уже к нему.

Прошу обозначить все имеющиеся у Вас мысли.

[drogs]

Да вот мне интересно а почему от газели редуктор не используют в качестве дифповорота?

[shap]

а если 08 то с заваренного дифа одним валом сразе на мост, т.к. главная пара коробки 08 уже как редуктор (больше склоняюсь к 08 )

Если сделать по такой схеме, то будет ползать аки черепаха, ибо ПЧ будет велико

[Konservator]

4. подвеска: два балансира на сторону, четыре опорных катка на сторону, ленивец и звезда.

avtoivan
Не длинноват будет?

если 08 то с заваренного дифа одним валом сразе на мост, т.к. главная пара коробки 08 уже как редуктор (больше склоняюсь к 08 )

Если сделать по такой схеме, то будет ползать аки черепаха, ибо ПЧ будет велико

Поищи на разборках РЗМ от "Бомбы" турбодизеля с ПЧ 2,64 , заодно выполнишь и это условие:

Мост правда хочу поискать от машинки весом чуть больше жигулятора т.к. думаю будет надежней

[shap]

Konservator
Что такое РЗМ от "Бомбы" ?

[mmcl200]

Редуктор заднего моста от автомобиля bmw

[Алексей Сургут]

Да вот мне интересно а почему от газели редуктор не используют в качестве дифповорота?

А потому что сам дифф там уазовский,а мост уазкин задний заметно легче.

[avtoivan]

Shap
Так вездеход и должен ползти медленно, чтобы около него пройти можно было при случае (вдруг сбежит)
А максималка при такой схеме наверно будет около 30-40 км/ч т.е. самое оно.

Konservator
Если поставить рядом 4 колеса ВАЗ то опорная поверхность получается около 2 метров. Т.е. весь аппарат предположительно 3,5-4 метра от носа до хвостика.

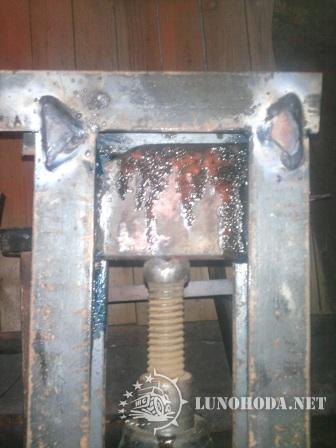

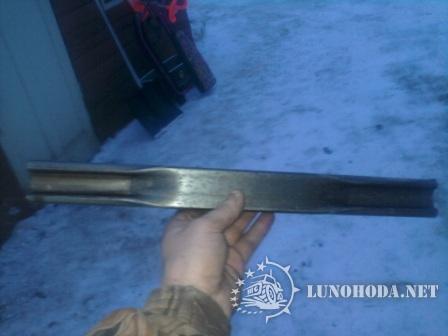

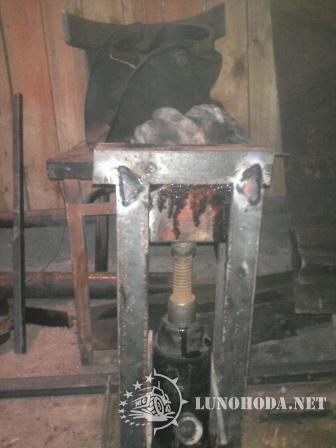

Вот сделал прес и первый пробный трак



Правда пока на этом придется остановиться. Денег на железо пока не заначено. Но мы в работе

[avtoivan]

Не в тему конечно но вот одна из моих самоделок


Все же что скажете по поводу балансира? Ведь гусеничный движитель самое главное в вездеходе. А какой мост и ДВС поставить проще варианты подобрать.

[shap]

avtoivan
Если есть желание, посчитай ПЧ своего будущего вездехода по таблице. Ссылка в самом первом сообщении
http://lunohoda.net/forum/viewtopic.php?t=5879

[avtoivan]

На пятой получается 69 км/ч. Это даже много

За ссылочку спасибо. Потом наберу вариантов по ПЧ и буду считать поточней


Сделать трак мне даже понравилось. Бюджет преса-325 рублей. Запресовать два конца заняло минут пять. Возник вопрос по клыкам: делать из полосы или прутка на 10? Отзывов конкретно по клыкам на форуме не нашел.

[shap]

На пятой получается 69 км/ч. Это даже много

если 08 то с заваренного дифа одним валом сразе на мост, т.к. главная пара коробки 08 уже как редуктор (больше склоняюсь к 08 )

Это как это такое получилось с ДВУМЯ ГП, одна с заваренным диффом в коробке от 08 а вторая от классики(если я правильно понял схему трансмиссии) Там же ПЧ в районе 1:16 на прямой передаче

[avtoivan]

Я так понимаю на против ГП надо поставить ПЧ ГП коробки 08 а на против "редуктор 1" ПЧ редуктора 01 вот так и получилось или я не понял как использовать таблицу?
Ну если без этого прикинуть то так: ПЧ редуктора 4,1 т.е. в 4,1 раза понизятся обороты, т.е. если на 4-й передаче авто при оборотах около 3000 едет 100 км/ч (у отца была девятка) то после редуктора должно ехать в 4 раза медленней т.е. 25 км/ч. Вроде так. На первой получается девятка едет на макс оборотах где-то 20-30 км/ч, то после редуктора 5-7 км/ч. Или не так считается?
Просто такую же схему используют на квадрах ребята и максималка получается как расчетная.

[shap]

avtoivan
Я как понял у Тебя будет так : КПП ВАЗ 2108(в ней заваренныйдифф) (ПЧ 4примерно) - Главная Передача ГП ВАЗ 2101.(ПЧ 4.1) Так? Еще зависит от диаметра ведущей звездочки (если по схеме Тазика) или диаметра колес (по схеме Ремикса)

[avtoivan]

Да так. Звезда из диска колеса.

Все таки мне кажется лучше в болоте или снегу легко на 2-3 съехать чем на 1-2 сцепление и двиг насиловать. Опять же надежность менее нагруженных узлов выше чем работающих на пределе возможностей, пусть и в ущерб скорости. К тому же у нас в основном леса, быстро не разгонишься
