Самодельный минитрактор (Мурашек)

[Alekseevich52]

Привет всем самодельщикам!! Построил пару тракторов классической схемы, но размеры двора и малый радиус поворота заставил от них отказаться и начать строительство маленького, маневренного, гусеничного, стального помощника.
Назвал его Мурашек(видел тут тему с похожим названием, но что поделать так получилось,называть по другому нет желания уже привык к этому имени))), о нем и хочу немного рассказать.

Двигатель-Ока
Дифповорот
Редукция и передача цепная
Получился Мурашек.
[video][/video]
Для начала работы был донор, старый ржавый авто Ока,но на редкость с неплохой агрегаткой и закипела работа.

Собрал раму и гусли

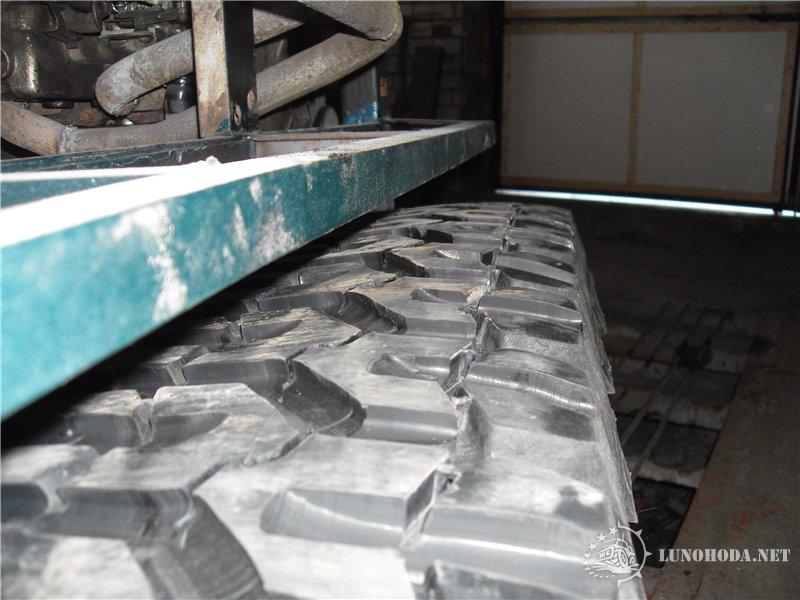

Гусеничка получилась дубовая, что не очень хорошо для привода без звездочки(Возможна пробуксовка ведущего колеса). Пришлось доработать гусеницу!

вот что было изначально.



вот что получилось.



Прошу прощения,ограничен во времени,наполню тему постепенно.
Продолжение следует.

[lunatik-1]

Alekseevich52


добро пожаловать

тракторишка - Красавец

[Alekseevich52]

lunatik
Спасибо за прием! Солидный у вас форум, чтобы весь прочитать полгода уйдет наверное

Гусеничка из покрышки ГАЗ 53, чтобы сделать ее мягкой и порезать изготовил резак(Регрувер)




Выжигатель просто большей мощности чем детский по фанере))))

[Dimas]

Зачетно! Из чего сама спиралька?

[Alekseevich52]

Dimas
планирую в дальнейшем купить штатные спирали но пока делал из полотна по металлу.

[Олег Икон]

изготовил резак(Регрувер)

Можно поподробнее... Какая мощность транса, какие напряжение и ток вторички? Фото лезвия бы покрупнее, а покупные лезвия такой же конструкции? Рукоятка, на мой взгляд не должна быть опущена ниже уровня лезвия, если резать по вдоль покрышки, наверно будет мешать...

[вовочка]

Alekseevich52
впечатляет!!!

[Dimas]

Олег Икон
Если лезвие под углом то не будет, если параллельно, то будет =)

[Олег Икон]

Dimas
Думаю что нижняя плоскость корпуса должна быть шире ножа и служить ограничителем заглубления.

[Alekseevich52]

Dimas
Вдоль резать ручка не мешает потому-что покрышка имеет радиус а ручка выступает недалеко, вот если резать натянутую гуслю то мешает, там плоскость(резал на радиусе сбоку)

Олег Икон
транс подойдет любой от 180 до 300 ват, можно со старого телика. Я на рынке у дедков купил,главное чтоб была первичная обмотка и было удобно мотать.
фото неочень но вроде все видно.



Все трансформаторы разные и универсальный совет дать не получится.Поэтому удаляются вторичные обмотки и наматываеш 10 тестовых витков чтобы замерить и расчитать. Минимально нужно для узкого и неглубокого ножа 1.2вольта.Далее снимаеш тестовую обмотку и мотаеш не толстой шиной(я скрутил 5 штук 1мм в жгут,покрыл тряпичной изолентой).Получив 1.2 вольта далее делаеш выводы каждые 2 витка (на заводском мерил макс 2.4 вольта получилось), у меня намотано до 3 вольт.
Большее количество выводов позволит использовать разные ножи по ширине и глубине.
По рукоятке вечером сфотаю и выложу.

[Сваор]

Отличная техника получилась! Автор молодец!
Хотелось бы, если можно, фото кинематики и, в частности, дифповорота.

[Alekseevich52]

Спасибо за оценку!

р"]Отличная техника получилась! Автор молодец!
Хотелось бы, если можно, фото кинематики и, в частности, дифповорота.

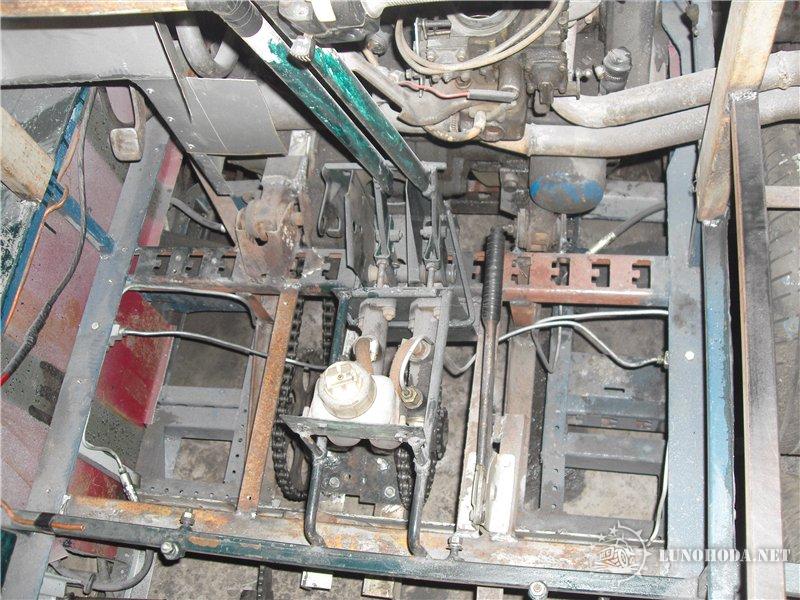

Цепи не люблю, но не нашел нужных редукторов и получилась техника на цепях).
чтобы разгрузить родной ОКА диф и снизить энергозатраты на повороты, редуктора решил делать за коробкой



чтобы двигатель от нагрузок не болтался и небыло схода цепи заменил подушку заднюю штатную на самодельную (сайлентблок крепления задней балки ОКА). На коробку передач прикрепил вторую подушку такую-же.



дальше цепи на задние оси. Редукция примерно 1х9

[Alekseevich52]

изготовил резак(Регрувер)

Фото лезвия бы покрупнее, а покупные лезвия такой же конструкции? Рукоятка, на мой взгляд не должна быть опущена ниже уровня лезвия, если резать по вдоль покрышки, наверно будет мешать...

Фото крепления лезвия. Контакты нужно конечно из латуни делать но под рукой не было а резать очень хотелось. Недостаток металла на мой взгляд в том что он через пол часа работы нагревается и приходится дать остыть.Появится латунь нужного размера сразу переделаю но а пока так.

[lunatik-1]

Гусеничка из покрышки ГАЗ 53, чтобы сделать ее мягкой и порезать изготовил резак(Регрувер)

это нужно отделить в ОТДЕЛЬНУЮ тему !

[Alekseevich52]

lunatik

Хорошо, я дополню.
Ты отделиш? или мне сделать новую тему в каком-нибудь разделе по этому вопросу?
