Гусеница из полипропилена.

[Самоделкин ПТЗ]

Для улучшения проходимости по снегу был запущен эксперементальный проект.
Цель: изготовление гусеницы из легких недорогих и доступных материалов даже в ущерб надежности для колесного вездехода. Так как она не является основным движителем и будет одеваться при необходимости, то должны быть выполнены следующие условия:
Простота монтажа в полевых условиях.
Малый вес и обьем.
Возможность перевозки на вездеходе.

После обзора различных конструкций гусениц на арго выяснили что там активно используется пластики, в частности полиэтилен. Под рукой его не нашлось и мы решили рискнуть и сделать траки из полипропиленовых труб. За основу был взят 25 диаметр, оптимально ценапрочностьриск .
После расчетов чего и сколько надо приобрели с небольшими трудностями материалы.( крестов в каждом магазине было не более 30 шт)
Сначала был закуплен комплект на эксперементальный кусок в 32 трака.
Расстояние между траками 100мм.

Резка трубы прилагаемыми ножницами в таких кол=вах была сильно проблематична.
Выход: использовали сверлильный станок как ручной пресс с зажатым в него лезвием из стальной пластинки 2 мм.

[/img]


За день был нарезан весь комплект.

[Самоделкин ПТЗ]

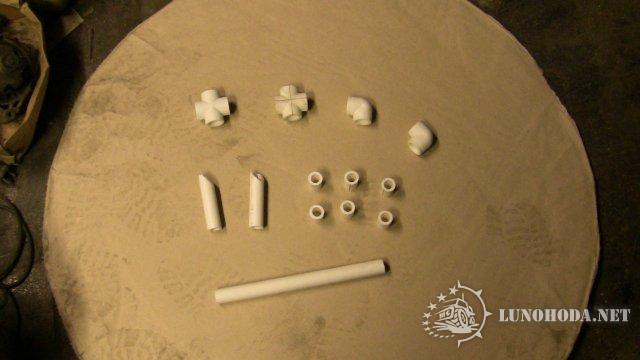

Детали перед сборкой. Длины 290, 100, 35 мм

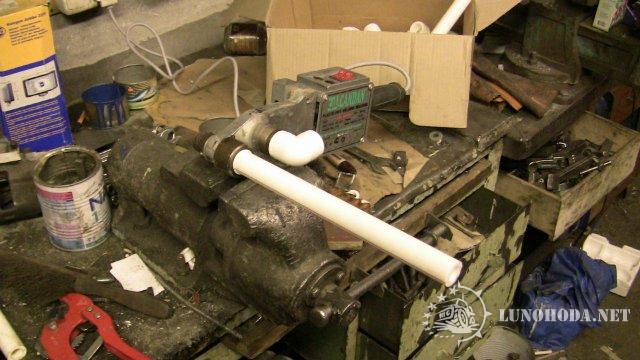

Утюг пришлось зажать в тиски, так как давить с двух сторон тяжело. а так можно всем тело помогать.

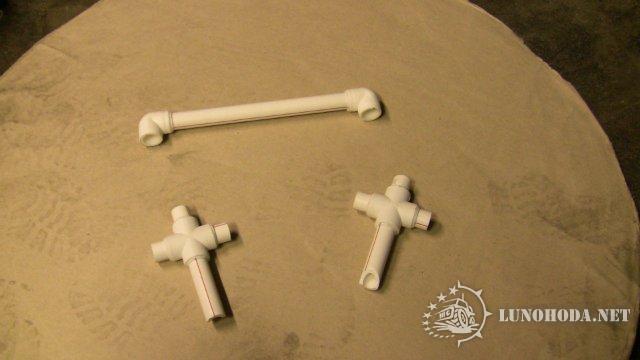

Сначала делаем полуфабрикаты

[Самоделкин ПТЗ]

Вот трак. вес 297гр, плавает с грузом до 200гр. Внутри пололсти зепенены.

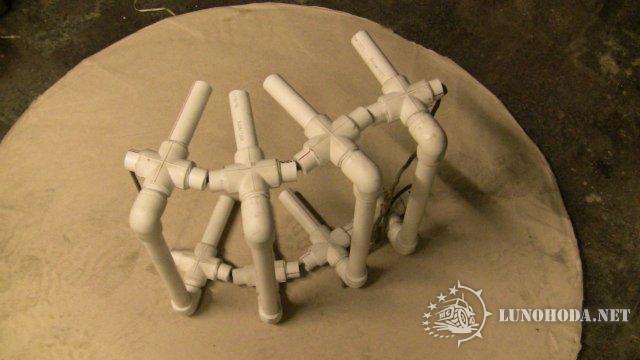

Подборка из 4 траков на шнурке:

[Самоделкин ПТЗ]

Для сборки выбрана полипропиленовая веревка д 14 мм.

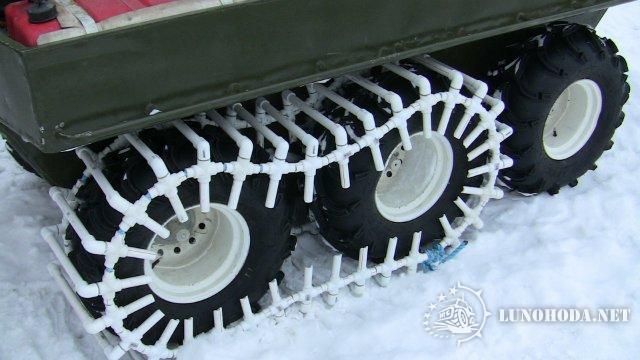

Эксперементальная гусеница была собрана и обкатана в течение часа .
Поломки трубы не наблюдается при морозе 8 гр. Я думал что не выдержит, так как после нуля пп довольно хрупкий на резкий удар.

[Андрей Вологда]

Самоделкин птз
И сколько по бюджету получилось?

[Самоделкин ПТЗ]

Один трак стоит 68 р

[drogs]

белый пластик для ваших целей не подходит принципиально.
на вид получилось очень слабо.
вместо одного 90-го угла лучше два 45-х.
белый пластик обычно плавят при 270 и тогда сильно давить не надо и не переплавится.

из каких соображений взят обычный а не армированный стекловолокном или алюминием?

А вообще молодцы

[Самоделкин ПТЗ]

Были проведены испытания на разрушение при минусовых темп.
Армированный алюминием разлетался также как и обычный но куски удерживались , однако целостность всеравно теряется., при этом возрастает трудоемкость, а в узлах всеравно армирование спиливается.
У нас т 280 стоит, но в гараже 4 гр, может из за этого туго.

Что касаемо слабо, то при 10 гр разрушить конструкцию молотком и тисками не удалось, сильные деформациии но трещин нет.
НО вот мороз может все испортить.

Скоро дневные испытания 2х гусениц из 46 траков каждая.Посмотрим....

[Evgenii72]

Самоделкин птз

А будет ли польза от трака из трубы?Округлая форма не даст зацепления.

[drogs]

Самоделкин птз
раз уж вы взялись за такое благое дело.
может испытаете еще туже самую трубу но только армированную стекловолокном. И белый не берите, он от солнца разрушится если будет постоянно на нем пребывать.
Может попробуете чешскую обычную трубу фазер и армированную стекловолоном, и армированную алюминием . При обычных условиях труба намного эластичнее турецкой и российской.
Теоретически лучше должна сопротивляться ударам за счет "пружиностости".

[Самоделкин ПТЗ]

Сборка гуси из 46 траков идет полным ходом



в итоге получилась гуся длинной 4.7м

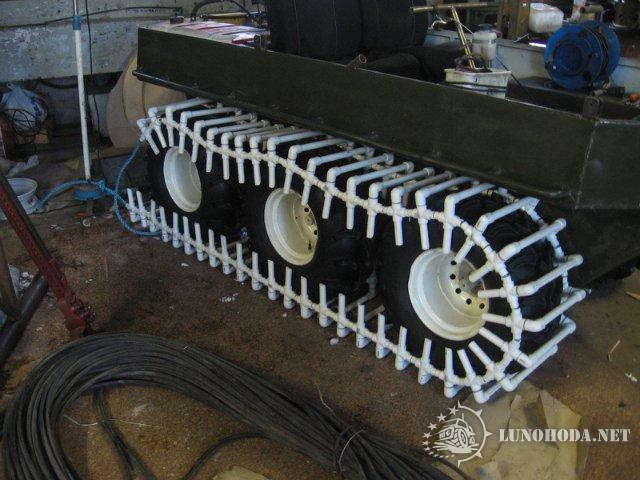

примерка на колеса. Непонятно мне как будет вести себя траки на среднем колесе, будут ли подпрыгивать. Натяжение не предусмотрено.

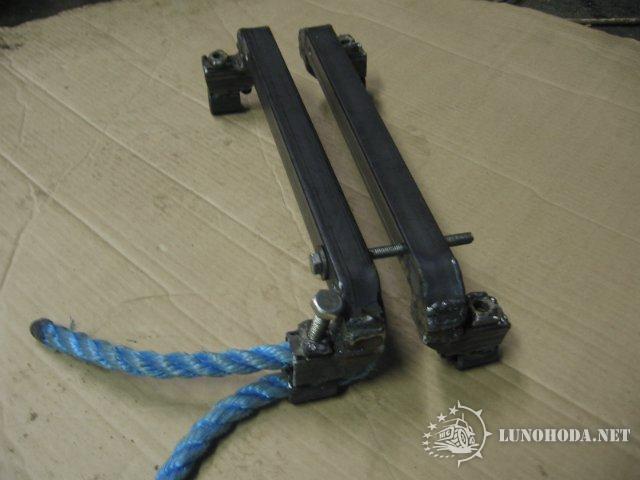

Замок сделан в виде разьемного трака из профиля , в нем придусмотрена зажимание концов веревок . Есть возможность разборки для ремонта и выборки зазоров. Я думаю что веревка будет тянутся некоторое время, придется переодический подтягивать.

[mishanya68]

Самоделкин птз
слов нет вы маньяки

[вовочка]

Самоделкин птз
слов нет вы маньяки

восхищенно присоединяюсь к мнению!!!

[новичок]

Самоделкин птз
интересно конечно как тех. мысль работает но ресурс гуски будет наверно небольшой если ее постоянно использовать. канат который вы использовали имеет слабую устойчивость к истиранию. Удачи в эксперименте

[solomon]

Самоделкин птз
интересно конечно как тех. мысль работает [:}) но ресурс гуски будет наверно небольшой если ее постоянно использовать. канат который вы использовали имеет слабую устойчивость к истиранию.

Потом можно перейти на ту же сантехнику, только из железа, а трос сделать тоже стальной.
