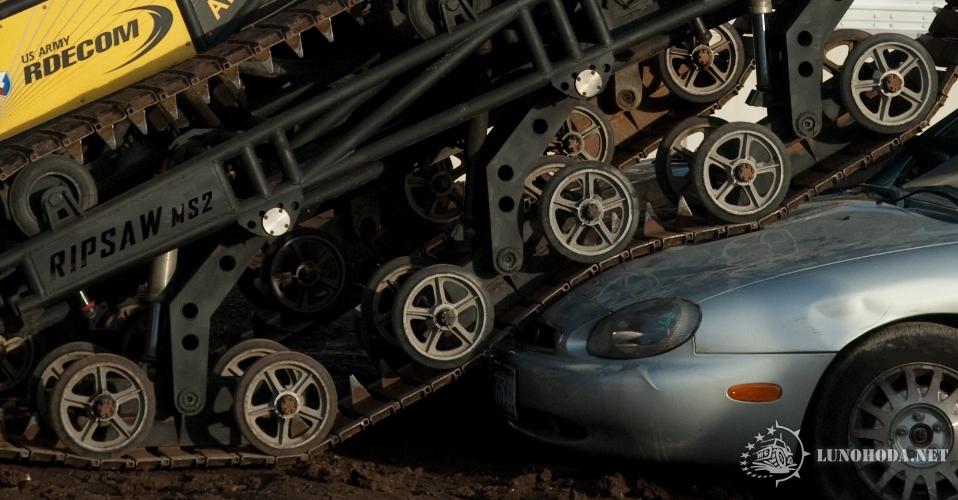

Очень большие и качественные фото Ripsaw

Осторожно - Интернет Трафик!

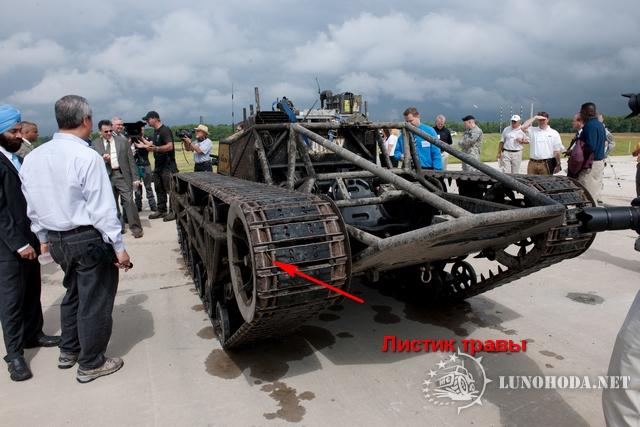

На фото можно детально рассмотреть доступные взгляду детали конструкции, а самое интересное:

* Тросовую гусеницу, трак, замок троса

* Подвеску катков

* Гениальный захват (улавливатель) клыков гусеницы в подошве катков

* Частично звезду и зубья

* Частично автоматический натяжитель гусеницы

* Частично привод звезды с лицевой и тыльной стороны

* И что братья Хове не умеют варить

[KIBERDOG]

Скачать все фотки на компьютер

Скачать себе в коллекцию можно по ссылке ниже, фотки упакованы в архив, внимание вес архива 137.07 Мб

http://ifolder.ru/28171400

Как детально рассматривать?

Очень превосходно можно рассмотреть и самое главное качественно увеличить фотку можно с помощью обычного браузера Опера, фотка открывается в полном обьёме и маштабное увеличение происходит практически без квадратов, в отличие от редакторов фоток..

Что бы открыть фотку, наводим на неё курсор, правая клавиша мыши, открыть с помощью, в меню выбираем опера, в окне браузера фотка должна открыться в реальном размере

В оригинале и так всё хорошо видно, но если нужно увеличить ещё больше, то просто нажимаем на кнопки + или - справа на клавиатуре, качество увеличения просто поражает

Пример увеличения:

[KIBERDOG]

Посматреть фотки в Интернете

Ссылка на сайт где лежат фотки, они там разбросаны частями и что бы посматреть все, придётся долго листать вправо и в лево



Как детально рассматривать?

Наводим курсором на выбранную фотку, нажимаем на правую клавишу мыши, и выпадает менюха, далее нажимаем на слово Original, после чего фотка нудно откроется в реальном размере



Что бы ещё больше увеличить фотку, нажимаем на клавиатуре кнопки + или -

Понравившуюся фотку можно скачать к себе на комп, для этого опять правая клавиша мыши, далее "Сохранить избражение"

[KIBERDOG]

Фрагменты фоток

Сюда выложу некоторые фрагменты фотографий, где детально просматриваются отдельные элементы узлов и агрегатов

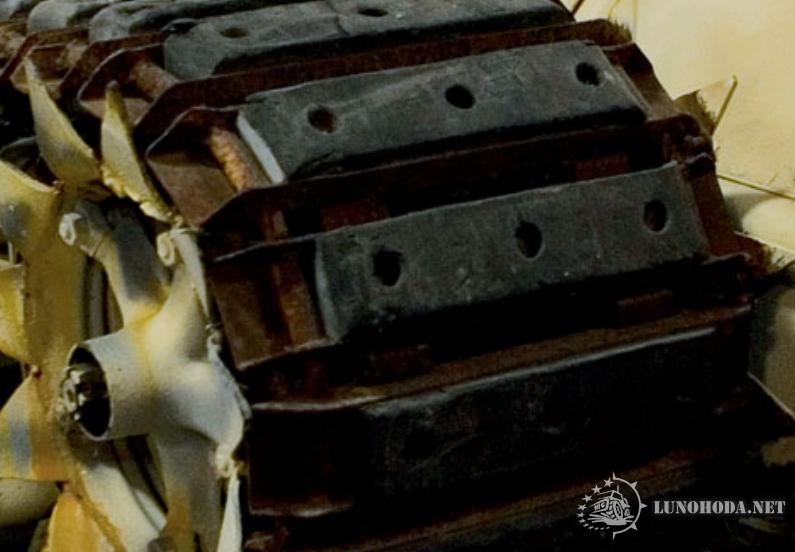

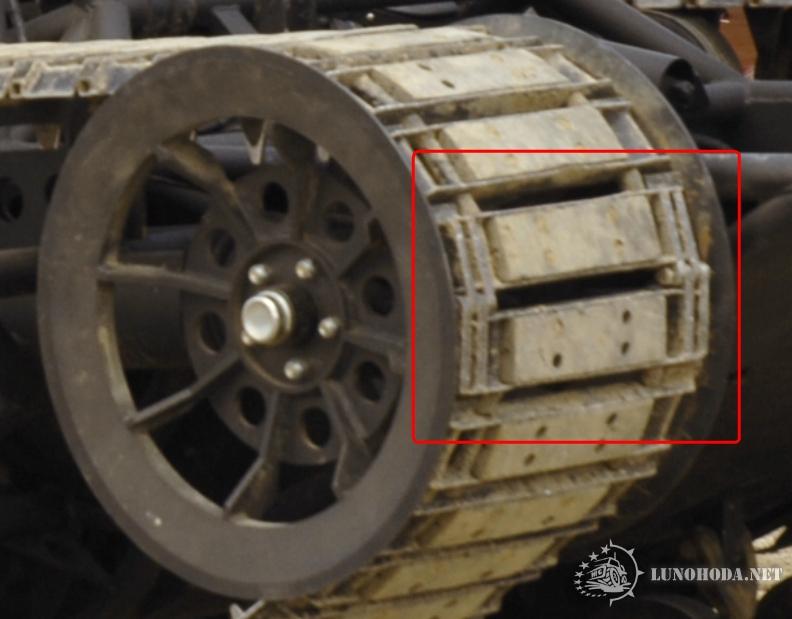

Строение тросовой гусеницы

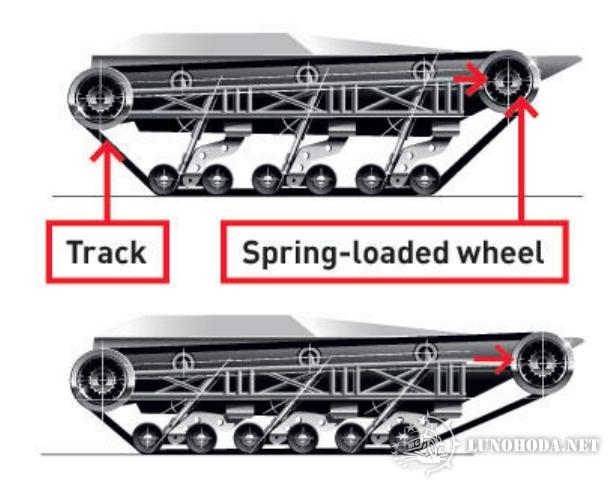

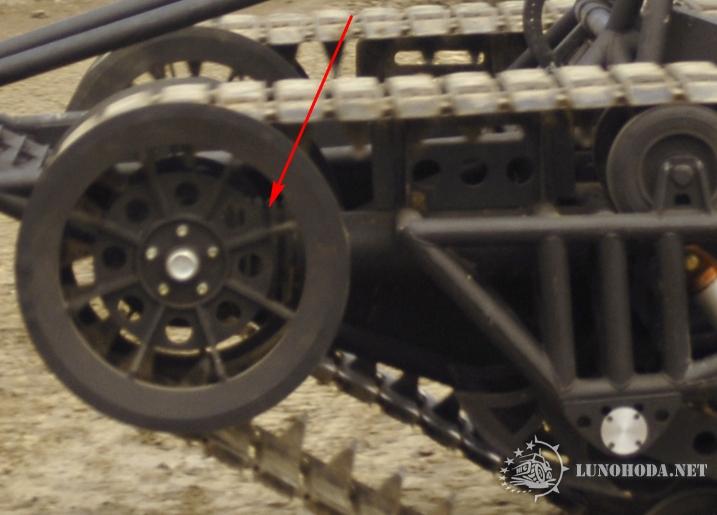

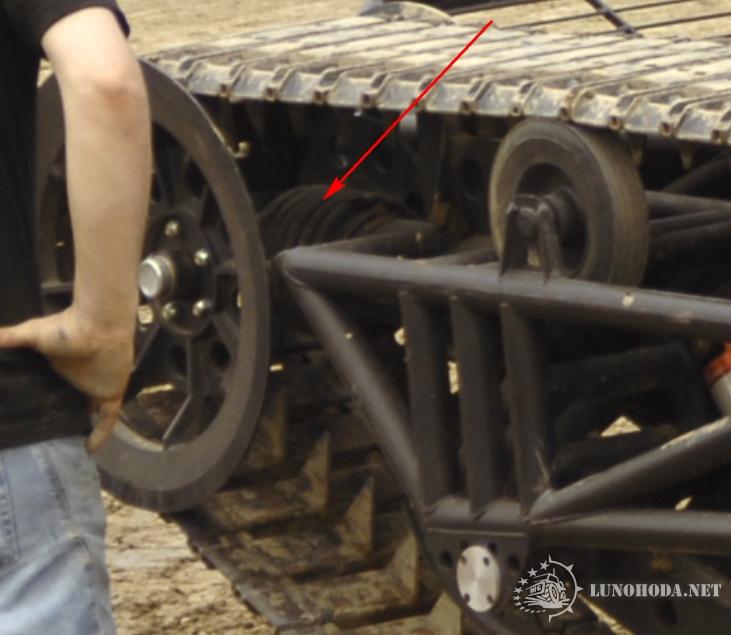

Автоматический натяжитель гусеницы!

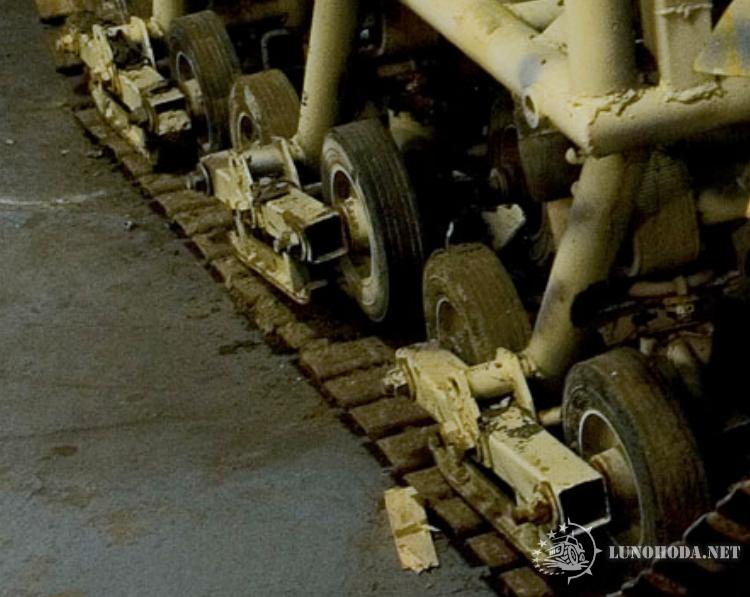

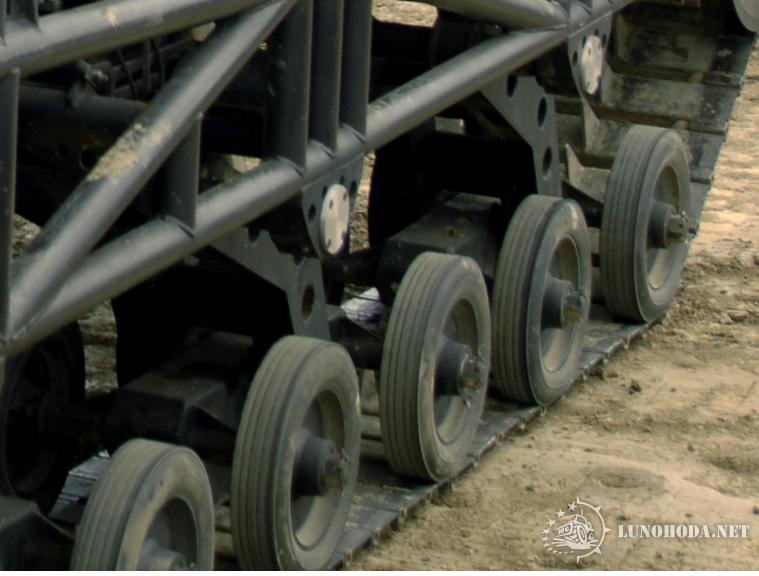

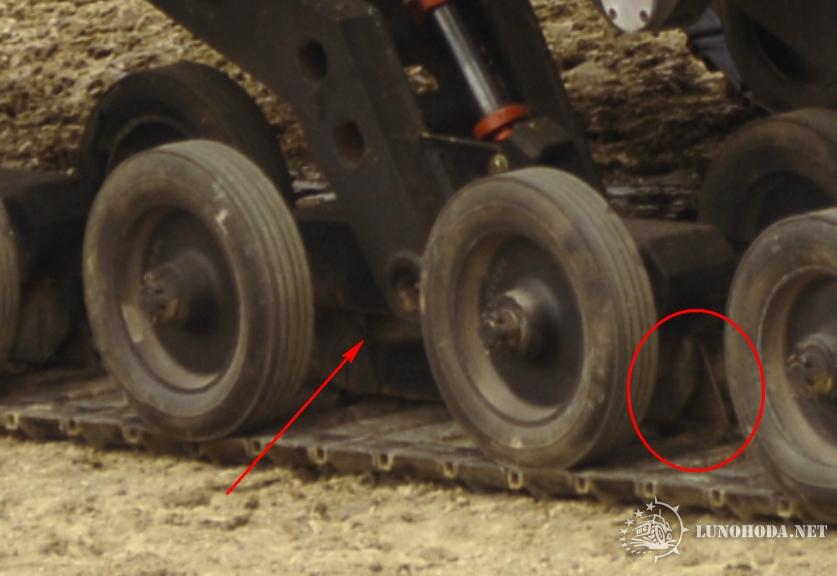

Катки и захват (улавливатель) клыков в подошве катков

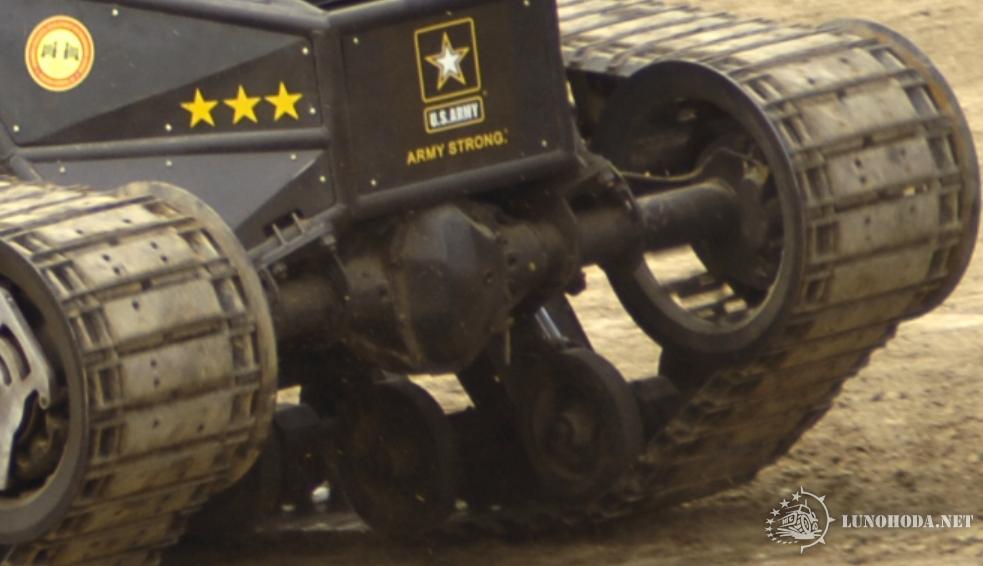

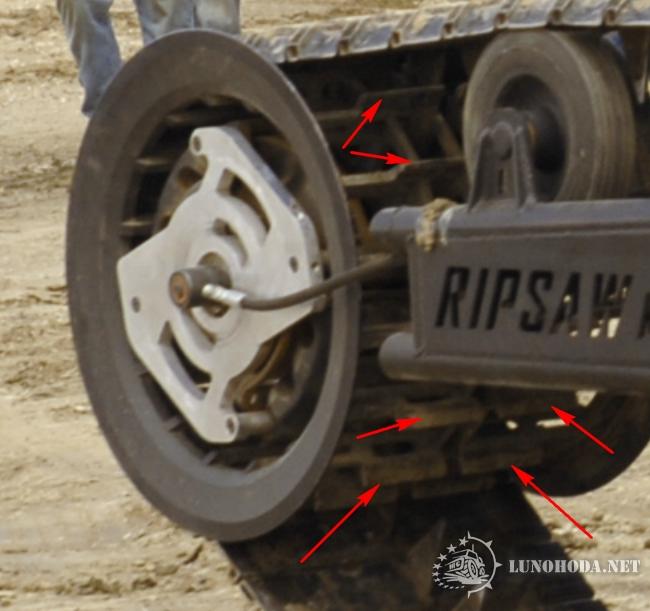

Звезда и привод гусеничного движителя

[KIBERDOG]

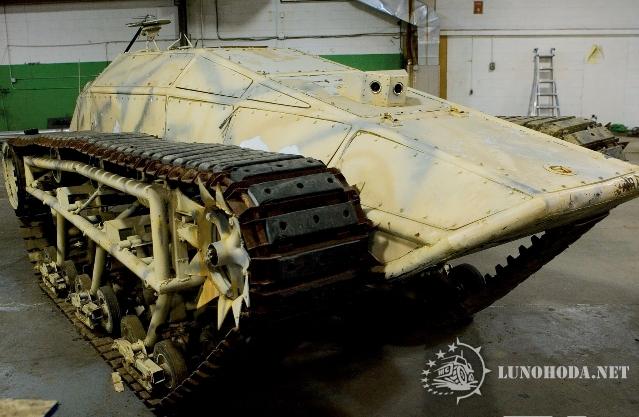

Бета версия

Ну а это наверно один из первых РипСау, т.к. судя по фотке он весь кривой, варенный-переваренный и строение траков немного другое

[KIBERDOG]

Смотрим и Думаем

Смотрим и думаем товарищи гусеничники:

1. Как и из чего родить в наших условиях такой же волшебный супер привод

2. Как применить чудодейственный улавливатель клыков совмесно с обычным вазовкими колёсами

Решившему задачу по первому пункту, сразу прировняем к "гениям бортового поворота", а по второму пункту дадим "медаль гусечников"

На всякий случай, офф сайт Ripsaw и прочей техники братьев Хове:
http://www.howeandhowetechnologies.com/

[xolodnov]

Мост грузового автомобиля с бортовыми, так как чулок моста смещен к краю защитного кожуха (видно на фотке) ..так же предполагаю к основным барабанным тормозам добавлены спаренные тормозные суппорта и диск (возможно с раздельным управлением).
трос тоже не простой, тяговый,.. продольного плетения .
А вто автонатяжитель очень интересен

[KIBERDOG]

Мост грузового автомобиля с бортовыми, так как чулок моста смещен к краю защитного кожуха (видно на фотке) ..так же предполагаю к основным барабанным тормозам добавлены спаренные тормозные суппорта и диск (возможно с раздельным управлением).

про мост это понятно, непонятно что ты имел ввиду под словом "Бортовые"??

уже давно, лучшие специалисты форума бьются над загадкой супер привода рип сау, даже был изготовлен опытный образец, но увы, пока дело встало..

http://lunohoda.net/forum/viewtopic.php?p=242527#242527

[Шнивовод]

про мост это понятно, непонятно что ты имел ввиду под словом "Бортовые"??

На грузовиках в частности на МАЗАХ на мостах стоят бортовые редуктара.

уже давно, лучшие специалисты форума бьются над загадкой супер привода рип сау, даже был изготовлен опытный образец, но увы, пока дело встало..

А в чем загадка мост от грузовичка с бортовыми редукторами и дисковые тормоза.

[shap]

2. Как применить чудодейственный улавливатель клыков совмесно с обычным вазовкими колёсами

Боюсь, что с такой конструкцией будут очень большие проблемы при сочетании грязи и низкой температуры. Если клыки вмерзнут в направляющие то танцы с бубном обеспечены.... Надолго..

[zika]

KIBERDOG

Спасибо! Качественная и нужная подборка.
Есть оригинальные технические решения.
Кое-что возьму для своей конструкции.

[zika]

1. Как и из чего родить в наших условиях такой же волшебный супер привод

Я так понимаю основная проблема - это соединительный трос???

Во-первых - необходимо сделать развальцовку пропускных трубок (чтобы были радиуса), тогда не получим резкого перегиба троса на катках.
Во- вторых - плановое ТО тросов или периодическая их замена через определённый пробег.

2. Как применить чудодейственный улавливатель клыков совмесно с обычным вазовкими колёсами

Отказаться от них - как и от всего ВАЗПРОМА.

[Шнивовод]

Отказаться от них - как и от всего ВАЗПРОМА.

Для самодельщиков нереально особенно в глубинке.

Посмотрев внимательно фотки пришол к выводу что эксплуатация сего девайса при минусовых температурах проблематична эти уловители клыков будут обмерзать, да и ноухау это неявляется, вариация на тему слизовой подвески от снегоходов с их бюджетом можно было сделать нормальную подвеску на нормальных катках.

[KIBERDOG]

А в чем загадка мост от грузовичка с бортовыми редукторами и дисковые тормоза.

Мост это мост, я думаю что там дифф даже заварен, бортовых редукторов на концах моста тоже нет, это оптический обман, овал внутри звезды служит для крепления внутреннего супорта..

Писали что вся фишка внутри звезды, в роли фрикционов выступают дисковые тормаза, если присмотреться на разные фотки, то положение наружних супортов не одинаковое, тоетсь супорта крутятся!, а внутренние стационарные супорта служат в качестве тормазов..

1. Как и из чего родить в наших условиях такой же волшебный супер привод

Я так понимаю основная проблема - это соединительный трос???

Нет, под словом супер привод, я имел ввиду привод звезды, вернее то, что спрятано внутри звезды, трос относится к гусеничному движителю..

[shum d]

Больше расфуфырили конструкцию, реклама е мае, а гениальный захват это ловушка для камешка с неприятными последствиями.
