Помогите расчитать шаг зубьев

[Duplet]

Хочу попробовать реализовать неступичный привод на легкой трешке.

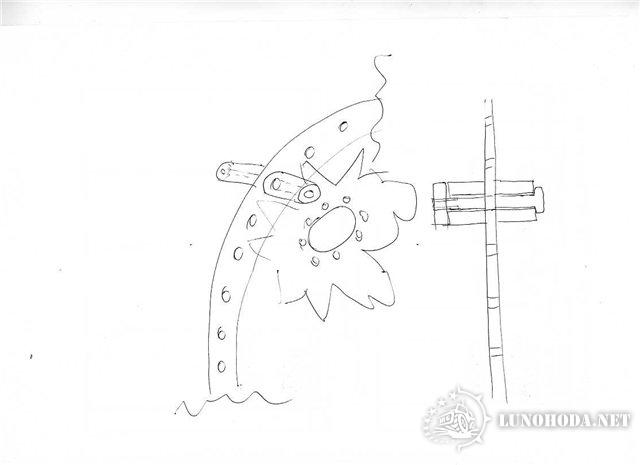

Замысел такой. Плазморезом будет вырезано кольцо из стали, толщина листа 6. В кольце на фрезерном будут сделаны 40 отверстий по болт на 10. на болт с двух сторон кольца будут надеты втулки из трубы пластиковой. за них будут цепляться бурановские приводные звезды (по одной с каждой стороны кольца). Вся ета хрень будет одним из ободов колеса.



За рисунок не пинайте. Загрузить эскиз из скетча не получилось.



Требуется правильно рассчитать шаг отверстий под болты. по моим прикидкам 51. Нашел учебник - сломал голову. (эвольвенты всякие и пр.) Грамотные люди помогите не хотелось бы запороть кольца.

[lunatik-1]

Хочу попробовать реализовать неступичный привод на легкой трешке.

Мы обсуждали эту идею неоднократно!
Именнто с такой схемой подвода момента.
Трудности в том, что надо подбирать передаточное на КПП, что в случае с Мото-мотором есть не сложно

Далее - посадочное должно быть 508-533 мм, иначе не помещается вся эта зубчатая передача между Ступичным узлом и Ободом.

Требуется правильно рассчитать шаг отверстий под болты. по моим прикидкам 51.

Шаг отверстий равен шагу донора сопрягаемой детали, а именно шагу гуски.

Далее при расчёте отталкиваться нужно от Обода, его размеров и его периметр разделить кратно Шагу бурановской гуси.


Иные мнения имеются?

[Самопал]

Duplet

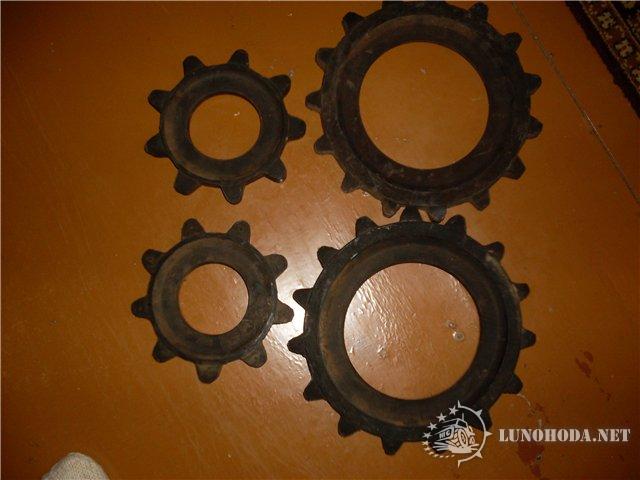

у меня вот такие звёзды есть, новые
с лева бурана для сравнения если нужны.....

[yukko]

Duplet
Привет.
Диаметр делительной окружности на 40 болтов под Бурановские звезды получается 637,275 мм. слишком много.
Можешь посчитать под другое кол-во болтов: D=t/sin(180/z)
z - кол-во болтов.
t -шаг гусеницы Бурана. Вроде 50 мм.

[Duplet]

lunatik

Ветки про такой привод перечитал все по три раза. На авторство не претендую.

Ты считаешь если точно повторить шаг бурановской гуси - все получиться? Играет ли роль то что на буране гуся обходит звезду по перимметру, а у меня будет касание одного двух зубов?

[Duplet]

Самопал

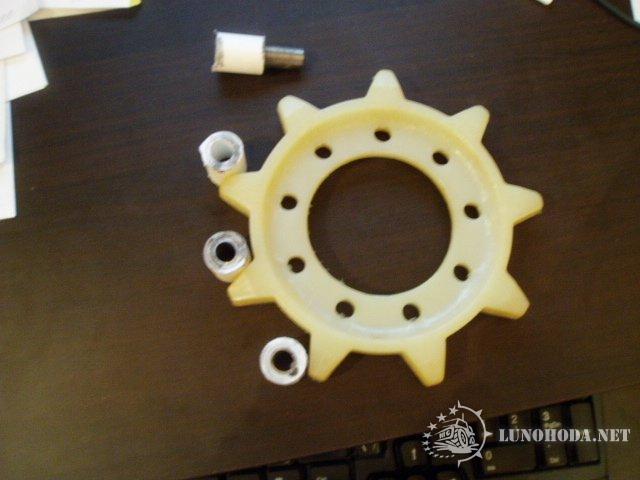

Спасибо за предложение, но у нас в магазине продаются звезды как на фото. буду базироваться на них. Думаю станут расходником.

lunatik

Завтра поеду в магазин мерять гуску.

[Duplet]

yukko

С вышкой у меня слабо (синусы не постиг) Считаю с использованием числа пи.

[gudvin]

40 отверстий по болт на 10.

а ПЧ то всего 40/9=4,44 получается
Это всё равно, что ГП переднеприводной КПП, установленной вдоль
Значит можно ставить "классическую КПП" и любой двигатель

[lunatik-1]

Ветки про такой привод перечитал все по три раза. На авторство не претендую.

Да!? Я сам уже не помню хде оно, всё в голове держу
Авторство пофик, если сделаешь, будешь Первопроходцем!
Нуф в своё время на такой привод медитировал!

Ты считаешь если точно повторить шаг бурановской гуси - все получиться? Играет ли роль то что на буране гуся обходит звезду по перимметру, а у меня будет касание одного двух зубов?

Я предпологаю что разницы не существует.

Завтра поеду в магазин мерять гуску.

в идеале.... заиметь сантимов писят на тестинг

[Duplet]

gudvin

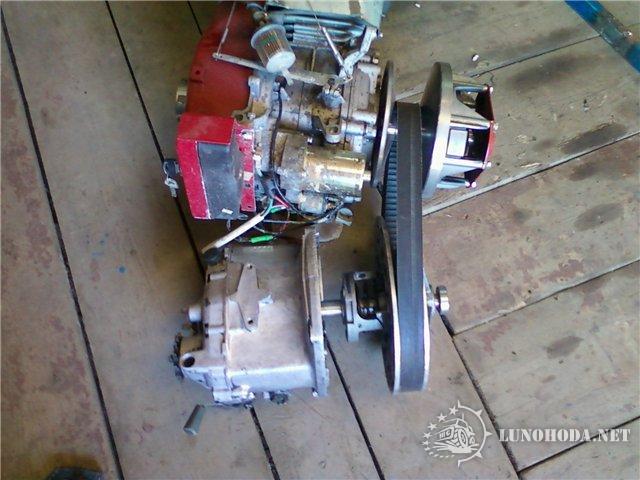

Класическую тяжело. У меня заготовлена днепровская коробка с первичным валом под вариатор. мотор хочу китаец 15лс. с коробки цепью на диф ока ну и валами на звезды.

lunatik

Не, на тестинг точно не найду.

[ВИТЁК77]

У меня заготовлена днепровская коробка с первичным валом под вариатор

А можно попросить фотку этого девайса ?
Первичный вал КПП точёный с нуля или родной наращенный ?

[lunatik-1]

ВИТЁК77

см. готовый рецепт тут: http://lunohoda.net/forum/viewtopic.php?p=241964#241964

[Duplet]

ВИТЁК77

Точили новый

[ВИТЁК77]

lunatik
Duplet

Мне кажется вариант Дяди Жени будет лучше.

[lunatik-1]

lunatik
Duplet

Мне кажется вариант Дяди Жени будет лучше.

ИМХО - это полезная разработка многоуниверсальна в нашем деле.
Я и ему это говорил неоднократно.
Ибо ступичный двухрядный слона выдержит, не то что вариатор и аналогичные подвесы.
