вылечим грузовую стрелу ?

[МВП]

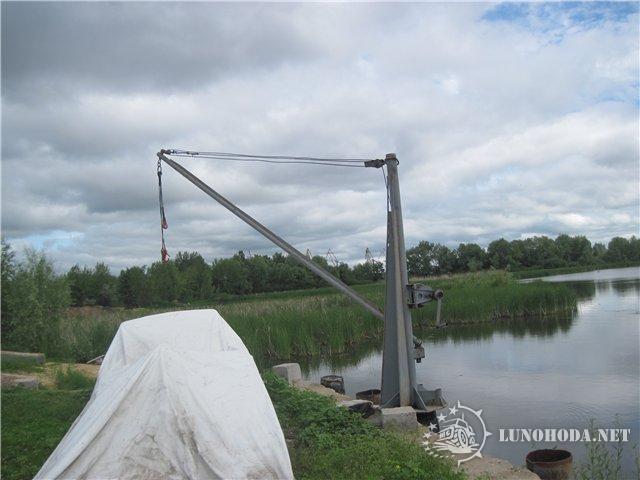

уважаемый форум . есть некий грузоподъемный механизм для вытаскивания лодки на стену . так вот при пдъеме стрела (и груз соответствено) стремится развернуться в сторону берега . в левую или правую зависит от отклонения от порепендикуляра береговой линии . сила поворота напрямую зависит от веса груза . один человек почти не в силах вытолкнуть укомплектованую лодку за пределы стенки . тож самое при подъеме.

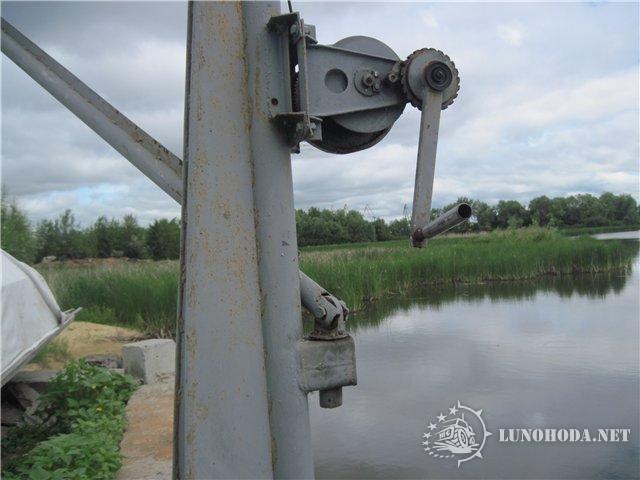

высота мачты 2.5м , длина выстрела 4м , вертлюг выстрела 0.5м от основания мачты . лебедка , блок и вертлюг равноудалены от оси мачты .

[МВП]

что необходимо изменить в конструкции чтобы стрела с грузом не стремилась повернуть на берег ? лучше от берега и с меньшей силой

[lunatik-1]

что необходимо изменить в конструкции чтобы стрела с грузом не стремилась повернуть на берег ? лучше от берега и с меньшей силой

отвертикалить

[МВП]

lunatik

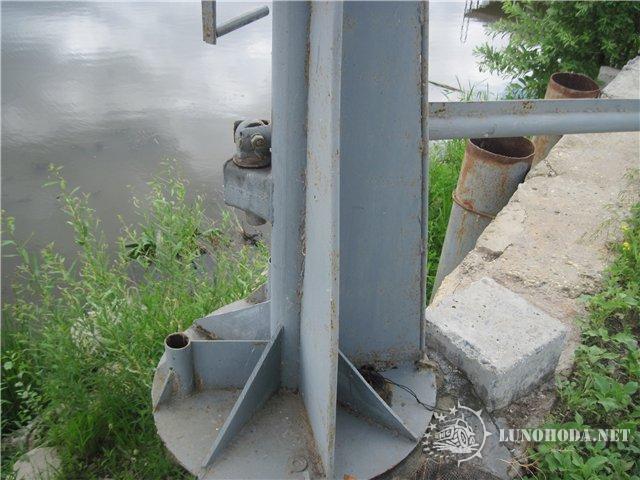

мачта стоит точно по отвесу . в задней части мачты раньше было две растяжки с талрепами , при наклоне мачты вперед ничего не изменялось . вместо растяжек пришлось приварить косынки (пыталась согнуться при повороте в районе основания) .

[lunatik-1]

мачта стоит точно по отвесу

значит гравитационная аномалия

[Дмитрий78]

МВП

стремится развернуться в сторону берега

мачта стоит точно по отвесу

Дык может её в сторону воды наклонять пока не перестанет стремиться к берегу?

[Oleg]

переделать ось, на которой вращается стрела. Все из-за нее. ИМХО.

[МВП]

значит гравитационная аномалия

больно сильная гравитация , спина нетерпит .

Дык может её в сторону воды наклонять пока не перестанет стремиться к берегу?

я ее немного наклонял , еще приваривал гусек на верхнем блоке . непомогает - верхний блок перекашивает и закусывает трос . ставил кусок цепи - результат ноль .

[МВП]

переделать ось, на которой вращается стрела.

пробовал вынсти опорные стаканы в разные места - получается хуже .

[Oleg]

МВП
у тебя ось короткая, вертикальности в ней не добиться +сочленение стрелы с осью (штифт там или болт...не рассмотрю). Все эти зазоры и люфты в сумме дают такой перекос
Вари к мачте второй кронштейн выше или ниже первого, с отверстием для оси, делай ось длиннее, тогда можно будет отвертикалить хоть как-то.

[Дмитрий78]

МВП

еще приваривал гусек на верхнем блоке . непомогает - верхний блок перекашивает и закусывает трос . ставил кусок цепи - результат ноль .

Честно говоря сейчас влом в кинематику внемать, но по моему это ничего и не даст.

я ее немного наклонял

Попробуй сильнее наклонить всю конструкцию целиком.

И Олег тебе дело говорит.

[МВП]

Попробуй сильнее наклонить всю конструкцию целиком.

это целый день работы . хочется быть уверенным что в этот раз незазря . туда пол дня только искричество проводить .

[Sergy]

МВП
Может быть это происходит из за несовпадения осей вращения нижней и верхней опор?

[bob292]

МВП
Может быть это происходит из за несовпадения осей вращения нижней и верхней опор?

Так и есть , вернее ось пороходящая через эти точки наклонена к стенке . Надо точку поворота верхнего блока смещать к воде . Если вывести ее на вертикаль с точкой поворота стрелы - получим нейтральную поворачивоемость .
Сейчас - красная ось , для нейтрали надо синюю ИМХО

[МВП]

Sergy
да я уже всю голову сломал . судя по всему при повороте происходит какоето укорочение выстрела . а т.к. весь вес на него просто давит то ему нетерпится укоротится и видимо поворачивает в короткую сторону .

из за несовпадения осей вращения нижней и верхней опор

вот тоже может быть . я уже говорил что наверх приваривал неподвижный гусек ( или выступ . как на вертлюге ) то блок закусывает то что больше печалит - мачту скручивает . а она итак неслабо напряжена .
