Редуктор СЗД и Муравей отличия

[Саня]

По скольку некоторые не понимают разницы. то плиз читаем, если есть что дополнить дополняем

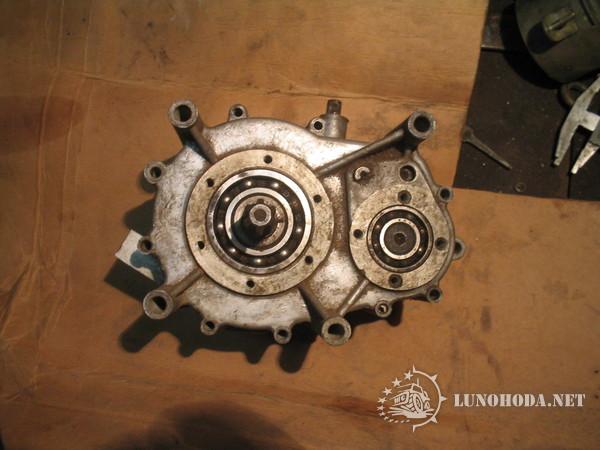

если грубо и внешне. то пром вал в СЗД сверху, а у муравья внизу и у СЗД ось пром вала стопорится крышкой. а тут отверстие подшипника закрыто крышкой.
в СЗД звезда слева по ходу, а в Туле справа и в СЗД заливная пробка сзади.
Фото не айс. вечерело и в облом чистить, Муравьёвский под защитной плёнкой грязи и масла уже много лет хранится.

[Asterix]

Уши крепления редуктора к подрамнику на разном расстоянии находятся, т.е. один редуктор на место другого так просто не воткнуть.

Ещё вроде диаметр отверстий в этих ушах разный, 8 и 10 мм. Но насчёт последнего не уверен, может у меня попался редуктор с рассверленными ушами.

[Саня]

Ещё вроде диаметр отверстий в этих ушах разный, 8 и 10 мм.

Не вроде а разный действительно в Муравье 8 в СЗД 10

[comer]

Ещё у СЗД вал заднего хода не на подшипниках а на втулках.
У мураша потроха можно переставить наоборот, ведущий вал может быть как с лева так и с права. Криво выразился но както так.

[михаил вавилов]

Еще одну разницу забыли. На одном редукторе вал целиковый вместе с шестернями изготовлен. Другой шестерни сидят на валу на шлицах. Какой лучше ее могу сказать. Где какой стоит сейчас могу ошибится. Но в остальном на все сто!! Проверено. И то и то было правда давно...

[Dimas]

Считаю тему Важной и дополню.

Редуктор МУРАВЕЙ


Полуося раньше были тоньше, с отверстиями (как на СЗД), позже (после 90-ого года) стали делать толще, НО пром вал раньше ставили на роликовый конический, а позже на шариковый радиальный.

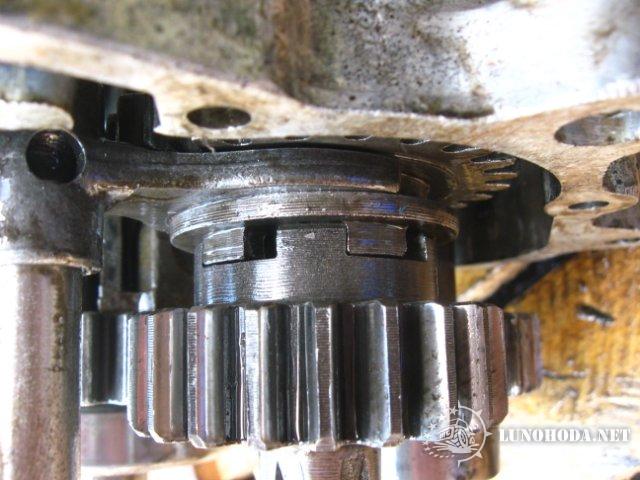

А еще в старых редукторах фаски на кулачках были маленькие, и кулачки хорошо перекрывались

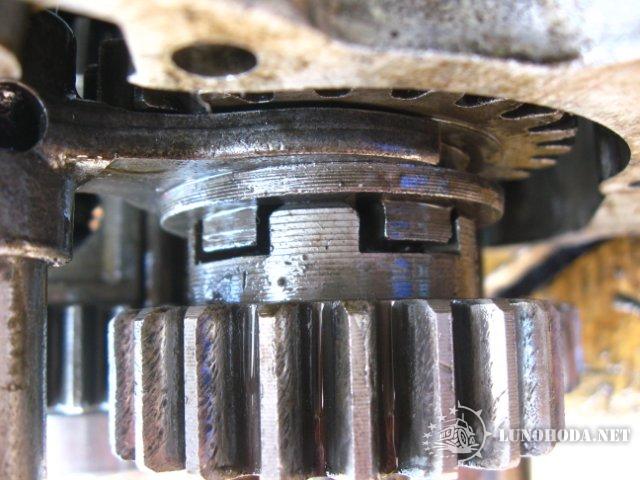

А поздние шли с огромными фасками, что отрицательно сказалось на нагрузочной вносливости. Стало вышибать передачу.

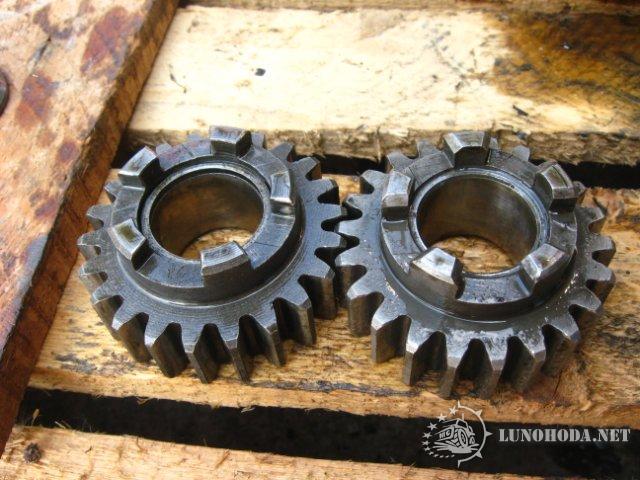

Вот обе в сравнении


На старых стоял сапун, на новых просто резинка заглушка.

Эти редуктора по сей день ставят на квадрики ЗИД, только к редуктору трубы прикрутили вместо крышек[/img]

[Dimas]

РЕДУКТОР СЗД

Редуктор СЗД выглядит вот так. Муравьиный его превосходит по всем параметрам! У сзд паразитка на втулке и работает Без масла.Ред СЗД создавался на работу в режиме реверса, а муравьиный на работу в любом режиме. Плюс на муравье ведущая звезда перекидывается справа на лево.

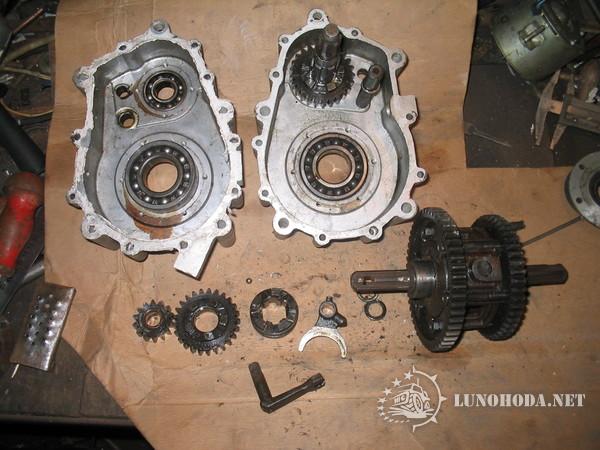

начинка



Размеры взяты с другого форума

[Dimas]

Повторюсь, чтоб никто не путался- на редукторе Мураей промежуточный вал на подшипниках(именно эти крышки от подшипников мы и видим (ось, так как не передает момент). А на СЗД оська сверху и крышек нет- только оськи торчат. Это их основное отличие! И повторюсь, сто редуктор СЗД не рассчитан на длительное движение вперед и выходит из строя паразитная шестерня, ноесли все переделать на цепь. то тогда работает хорошо. но это уже совсем другая тема.

[Олег Чаплинский]

Вопрос к тем, кто сталкивался с ремонтом реверс-редуктора СЗД. Паразитная шестеренка реверса ставится с двумя шабами или с одной. Взял с дуру разобрал два редуктора и собрал в кучу (для дефектовки). И получилось у меня два вала, две шестеренки и !!! 3 шайбы !!! Вот голову ломаю.

[Dimas]

шайбы обычно зазор регулируют- они могут соять, стоять несколько, стоять разные либо вообще не стоять- соберите рудуктор и посмотрите осевое гуляние шестерни. ждя этого дифференциал весь не вставляйте, а соберите только 2 половинки, ведущий вал и паразитная шестерня.

[Олег Чаплинский]

Собрал с одной шайбой, шайбу подложил между шестерней и корпусом. почему то крутится с трудом. два раза собирал, разбирал, подшипники проверял и т.д.

[АГЕНТ]

сам дифф от СЗД можно воткнуть в корпус муравья. оставив все шестерни родными

[АГЕНТ]

ап

[kortaika]

И повторюсь, сто редуктор СЗД не рассчитан на длительное движение вперед и выходит из строя паразитная шестерня, ноесли все переделать на цепь. то тогда работает хорошо. но это уже совсем другая тема.

Как же это понимать? Мотоколяска ездит только назад?
Правильнее ,наверно ,было сказать, что редуктор от СЗД приводится в движение противоположным (редуктору Муравья) вращением. Я его вписал в снежик, для этого пришлось двигатель ставить в противоход движению. Т.е. он крутится назад, а едет снежик вперед!

[АГЕНТ]

Мужики! Сколько масла надо лить в редуктор сзд
