Полноприводный пневмокаракат - 2

[Белый Дом]

Полноприводный пневмокаракат - 2

Начал новый каракат:
- Ломающаяся рама;
- Полный привод;
- Мосты и РКП "Нива";
- Узел перелома из поворотного кулака УАЗ;
- Двигатель китайский: 150-и кубовый, 4-х тактный, 15 л.с., МКПП, реверс;
- Рама пространственная, из профильной трубы;
- Колеса: потроха ВИ-3, с грунтозацепами из 8-и миллиметровых цепей;
- Трансмиссионный тормоз.

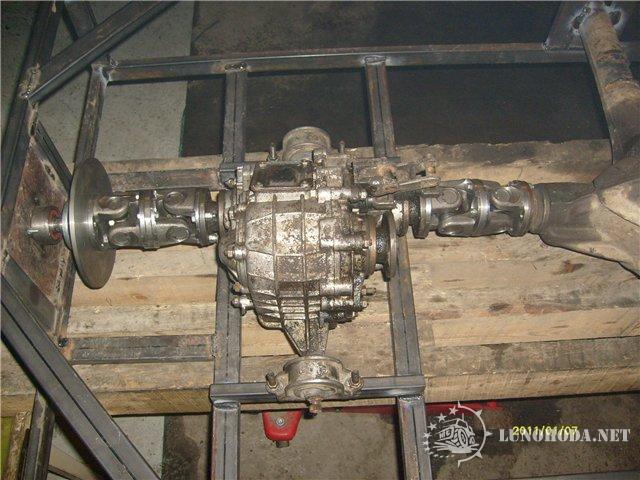

Схема трансмиссии:



Мосты от "Нивы":
Срезаны все крепежи и чашки нафик, сняты тормоза...
Мосты заметно полегчали.



Двигатель:





Поворотный кулак (конструкция Увата):





Рама:
Рама из профиля 40х20х1,8.
Каркас кузовакабины из профиля 20х20х1,8.

[Белый Дом]

Кузов конструкции Астерикса.
Отвальной, съёмный.

[Белый Дом]

[Белый Дом]

[Белый Дом]

[Белый Дом]

[Белый Дом]

[Белый Дом]

[Дмитрий78]

Белый Дом
Вывеси пожалуйсто чертёж стыковочной шайбы между фланцами кардана.

[Белый Дом]

Дмитрий78
Оооо... Это сложно. Я просто отвез флянец токарю, он уже и точил по нему.
Померяю, на флянце моста, в понедельник... Главное - не забыть.

[Asterix]

Белый Дом, какие габариты вездехода планируются
База сколько см?
Высота полурам какая?
Скорость?
На этот раз крылья пластиковые решил установить?
Как выглядит приспособа для проточки уазовского шара под подшипники?

[Adler]

Чето я туплю А карданчики от чего?

[Белый Дом]

Asterix
Размер передней полурамы - 1500х900 мм.
Размер кузова - 1500х900 мм.
База (это максимальная ширина имеется ввиду???) - 2000 мм.
Чистая высота полурам - 280 мм.
Скорость - от 3-х до 20-и кмч.
Крылья будут пластиковые. Установлю, когда будут колеса.
Приспособа ооочень постая! Вал, конец которого, сточен немного на конус. Он просто вбивается в шар (с внутренней стороны), а потом - всё это доооолго центруется в станке.

Adler

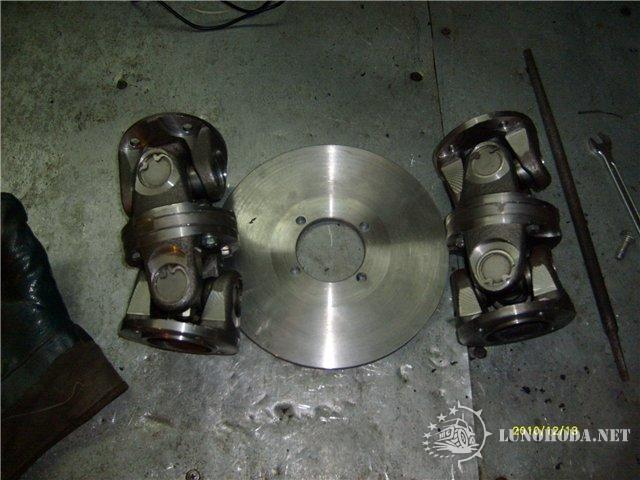

Это вилки Нивовских карданов. Их там 8 штук.

[Дмитрий78]

Белый Дом

Померяю, на флянце моста, в понедельник...

Там дырки под болты дюже хитрожопы((( Я пытался померить их для чертежа, и не получилось. Вернее померить то не проблема, а вот как их на чертеже отобразить - непонятно.

[Asterix]

Белый Дом
Размеры полурам я смог прочитать из твоего эскиза
Интересовали планируемые габариты собранного вездехода. Т.е. длина*ширина*высота.
База - это расстояние между серединами колёс вдоль вездехода.
Колея - расстояние между серединами колёс поперёк вездехода.

Мне в жизнь не догадаться сделать такую приспособу Я-то точил ступенчатый вал с отверстием под очень большой болт. Болт вставляется в посадочные шкворей и таким образом фиксирует шар от проворота. Получилось в самый раз для обрезки посадочного шара заподлицо А вот для проточки не очень - конструкция бъёт.
Думаю заказать кусок очень большой трубы, чтобы шар внутрь влазил. К одному из торцов приварить плиту под крепление шара. Авось получше будет.
