3D модель мотора Honda GX 200 и ее китайских клонов

[Олег Яшнов]

Модель Solid 2010.
Если нужно пишите в каком формате скинуть.

[Shurinex]

1. Перед ссылкой на скачивание модели необходимо размещать изображение самой модели
2. Модели желательно размещать в нейтральном формате (step, stp, igs или др.)-меньше размер файла, проще открыть в конечном приложении.
3. Зачастую размещать сборки не нужно, достаточно сохранить файл сборки как файл многотельной детали, сейчас у многих Зd-программ такая функция есть.


Олег Яшнов
Контейнера на форуме пока нет.
Модель разместите через яндекс или другой ресурс. ссылку на скачивание вставте сюда.

GX200 и GX390 у них практически близкие габаритно-присоединительные размеры

[mmcl200]

Олег Яшнов
красота то какая....

[mmcl200]

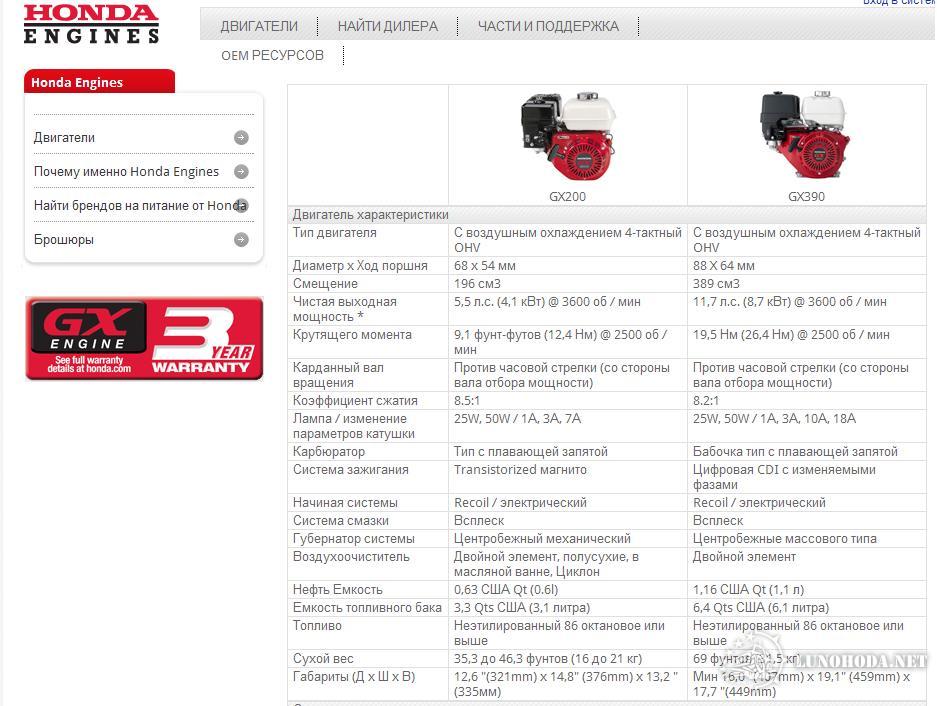

GX200 и GX390 у них одинаковые габаритно-присоединительные размеры?

нет отличаются в 2 раза.

[Shurinex]

немного отличаются, но близко


Олег Яшнов
киньте модель в оригинале в SW, может на GX390 переделаем

[Олег Яшнов]

Олег Яшнов
киньте модель в оригинале в SW, может на GX390 переделаем

Файл скину без проблем. Но проще и быстрее начертить с нуля.

тут файл IGS : http://files.mail.ru/4COGAP

[Олег Яшнов]

Тут Solid: http://files.mail.ru/USY08F

[Shurinex]

Олег Яшнов сылочку поправть, пробел пропустил после двоеточия

[Олег Яшнов]

Посмотрел исходники на 390 Honda, можно сделать быстрее чем
200. Пока в работе перерыв, часов за 5 нарисую. Только я у Вас
новенький и не знаю надо это или нет.

[Shurinex]

Олег
GX390 наш ходовой мотор, продается здесь же. Может пригодится тем кто строит и может чего-нить в трехмерке компановать. Так-же 2D габаритку снего можно дополнительно в *.dxf, к уже имеющимся от производителя (как картинка).
Так что если есть возможность, накидай пожалуйста. Может кто спасибо скажет.

[Олег Яшнов]

Не вопрос. Выходные - семья, а в понедельник к вечеру наверное
смогу слепить. Самое главное знать установочные размеры, диаметры
валов, шпоночных пазов. Остальное я по фоткам добью.

[Конструктор]

Тулбокс понавставлял аффтоматиццски
Своя база крепежа? или где на торрентах "тюнинг" есть?

[Олег Яшнов]

Тулбокс понавставлял аффтоматиццски
Своя база крепежа? или где на торрентах "тюнинг" есть?

Тулбокс- базовый, в составе Solid 2010. Возможно у Вас не активирована база ANSI метрическая. Автокрепеж можно удалить, он
погоды не делает.

[Shurinex]

Олег Яшнов

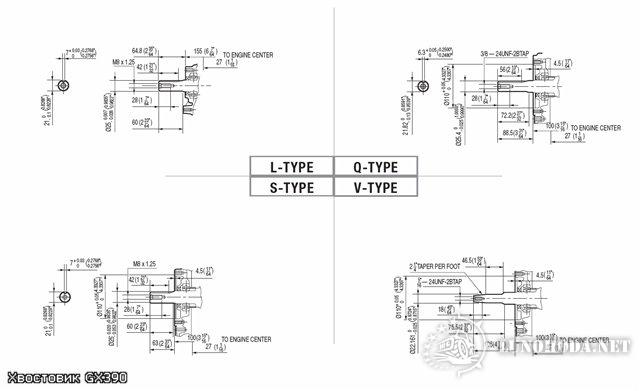

Выходной вал метрический d25 мм, шпонка 7х7, тип S. под вариатор идет без переделок.
или дюймовый d25.4 мм, тип Q, чуть длинней. уже с переделками


радикал глючит

в следующий раз
1. Перед ссылкой на скачивание модели необходимо размещать изображение самой модели
2. Модели желательно размещать в нейтральном формате (step, stp, igs или др.)-меньше размер файла, проще открыть в конечном приложении.
3. Зачастую размещать сборки не нужно, достаточно сохранить файл сборки как файл многотельной детали, сейчас у многих Зd-программ такая функция есть.

примеры размещения картинок и моделей здесь http://lunohoda.net/forum/viewtopic.php?t=3855&start=0

[Конструктор]

Ага, просто никогда тулбокс не использовал. SW 2011.
