кто в компасе чертит? помогите с деталью pls

[maratovich]

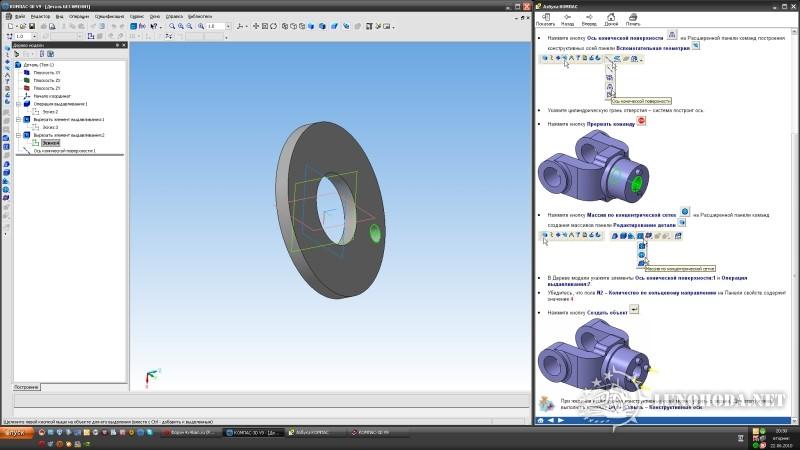

Не разбераюсь толком в компасе, не могу начертить деталь. Открыл азбуку в этой же программе и все равно не доходит.

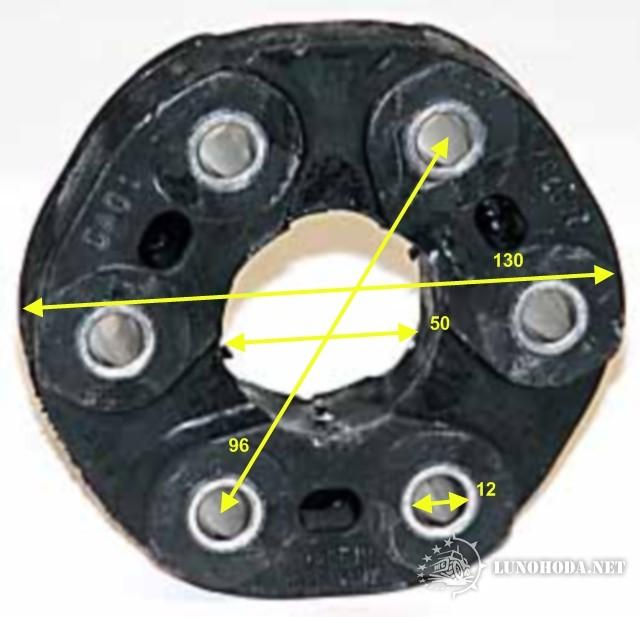

товарищ привез мне из спб вот такую муфту заднего кардана с ленд-ровер дискавери 1



фланецы на хвостовике и кардане одинаковые, но как бы трехлепестковые, как три расставленных пальца, с такими размерами



Помогите пожалуйста нарисовать такой фланец, очень надо. Завтра к токарю, а чертежа нет.

[dil]

maratovich
Тебе обязательно в 3D или пойдёт просто чертежи для токаря?

[maratovich]

плоский чертеж подойдет
три лепестка главное что бы было, что бы гайка прошла
буду очень признателен

[dil]

maratovich
набросай карандашиком в любом виде, я перечерчу.

[maratovich]

примерно так
http://s52.radikal.ru/i137/1006/da/2b0b990b4a50.jpg

[dil]

Размеры проставлю, но чего-то не хватает... Толщина, скругления?

[maratovich]

высота детали 10мм
радиус скругления точно не могу сказать, ориентировочно 22-25мм

[Shurinex]

Лови, не достающие размеры проставь сам.
maratovich
А от руки слабо было нарисовать?

*

[maratovich]

от руки тоже слабо
спасибо

[Shurinex]

maratovich
Кстати приливы в размер 8 можно сделать приварив 3 толстые шайбы к блину размером 6 и проточить после сварки до необходимой толщины по торцам шайб. вариантов много.

[lunatik-1]

товарищ привез мне из спб вот такую муфту заднего кардана с ленд-ровер дискавери 1

Это тот товарищ, который у нас был ?

[maratovich]

у вас это где? по моей просьбе он только за муфтой ездил

[lunatik-1]

у вас это где? по моей просьбе он только за муфтой ездил

у него все пальцы на руках есть ?

[maratovich]

ну ты даешь блин
да все есть
удали плиз потом лишнее с темы

[mmcl200]

у вас это где? по моей просьбе он только за муфтой ездил

вот это Русский народ... по просьбе друга с камчатки в питер... за резиновой муфтой от ленровера...
