"(Электроника) Электронный включатель"

[ztaurus]

Суть операции. Необходима простейшая схема способная делать следующее. При появлении сигнала на 12 вольт кратковременно не более 1 секунды замыкала цепь, а при его исчезновении делала то же самое.
Подскажите кто знает как это сделать.

[Вован Я]

Один из вариантов. На выход мкс - ключ транзисторный, а то ток уж слишком мал .
На выходе импульс не более 0.3 сек.

[lunatik-1]

всё?

[ztaurus]

Вован Я
микруха К564АГ1? а то пятерка на S похожа... Уточни пожалуйста какие кондеры использовать (наименования, а то я в них не очень силен) и резистор на какую мощность 0,125Вт пойдет?
Я вот пока продумываю схему.
Еще вариант, имею 2 кнопки с одним общим входом и 2 раздельными выходами. Как можно организовать замыкание 2-х независимых цепей (только на момент нажатия) нажатием этих 2-х кнопок.
Поясню для чего мне все это. Есть машина опель вектра б стоит небольшой экран (TID) на него выведены 2 кнопки (о которых писал) он не работает накрылся шлейф соединения. Вместо него хочу поставить 5-ти дюймовый телик поскольку корпус телика удаляется и все это за стеклом то доступа нет. 2 кнопки нужно подключить для управления включением и переключением видео на тв и обратно наиболее часто используемые (для остального буду пульт пользовать).

[Вован Я]

Один из вариантов на оптронах под Ваше желание, если я правильно понял что хотите делать. Под конкретное дело - всегда требуется корректировка схемы. Больше информации от Вас требуется.
Микросхема К561АГ1 на предыдущей схеме.

[Aлексей]

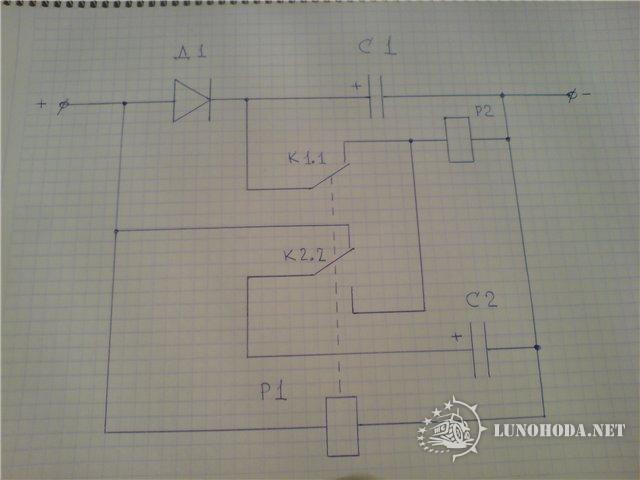

Можно с релюхами. Емкость конденсаторов С1 и С2, подбирается под необходимое время удержания исполнительного реле Р2 и зависит от сопротивления обмоток применяемых реле. Диод любой, подходящий по прямому току .

[ztaurus]

Мужики спасибо за помощь.... но я осмелился разобрал телек и меня порадовало что я увидел .... все кнопки висят на одной линии и управляются аналогово (у каждой свое сопротивление)!!! Но все равно есть вопрос.
Стоит Ик диод поверх него металлический кожух заведенный на клемму подскажите какая клемма для чего + - и корпус... есть ли требования к установке?? Потому что придется его перепаивать на новое место.
На фото две правых жилы идут на кнопки но к одной подключена нога диода, в функционале двух других не уверен. Подскажите кто знает.

[nuf]

ztaurus, за криво выложенные фото -

ЗЫ. последнее китайское..

[ztaurus]

nuf
Что значит криво выложенные фото??? Почему красная карточка??

[nuf]

[lunatik-1]

ztaurus
между фотографиями ОБЯЗАН быть энтер, чтоб фотки не слипались.

[ztaurus]

Простите это получилось случайно, поэтому и не понял в чем проблема.

[АРКАША]

ztaurus Ик диод ... ИК приёммник от ДУ ... средний провод экран .... по идее доже быть на общем минусе (массе) дава других на схему дешифратора ... ИК диод ... фото диод ... на нём вырабатывается сигнал .
Кнопки для ручного выбора программ и управления громкостью ... тоесть панель ручного управления телеком .... тоже на дешифратор завязаны ... квазисенсорное управление ... применение посторонних элементов(кроме контактов) не прокатит ... Можно заменить обычными кнопками .

[ztaurus]

применение посторонних элементов(кроме контактов) не прокатит

это почему?? заводу на 2 кнопки 2 функции ... постоянное сопротивление 193 ком, включение замыкает без сопротивления, переключение на видео 1,4 ком на плате сзади нашел распиновку проводов, мелкие буковки сначала не заметил.... корпус ик на землю ты прав. 1 провод управляющий от ик, один +5в и один соединяется через кнопки с 5в.

[АРКАША]

это почему??

Если известна модель (пошукай на корпусе табличку с номером ) .... забей в поиск Яндекс или Гугле схему и посмотри ... поймёшь что к чему .
