Гусеничный вездеход СТРАГА

[Elfine]

Всем здравия!
На форуме я новенький, так что налетай.
Решил поделиться своими мыслями, поскольку намерен сделать маленький гусеничный вездеход, а тут люди опытные- может совет и критику выскажете. Всё в пользу.
Начал моделировать модель машинки в SolidWorks.
Привожу примерную компоновку аппарата ))

Вид сбоку


Вид сверху


Двигатель от Оки находится сзади в блоке с КПП, дифференциалом и шрусами. Привод осуществляется посредством полуосей на звездочку, что находится сзади. Звездочку сделаю из окушного диска, ступица которой установлена жестко на раме. Опорные катки будут иметь подвеску. Ступицы катков от задней подвески от той же оки. Гусеницу вырежу из покрышки шины Камаза, надеюсь рвать и сильно растягивать не будет. Натяжение гуськи осуществляется перемещением ступицы звездочки. Поворот бортовой- притормаживанием борта. Штатный тормозной механизм установлю на передний каток. Для управления используются 3 педали: сцепление, тормоз, газ, а так же два рычага рулевого управления, гидравлически-соединенные со звездочками борта.
Кузов в идеале сделать крытый со штатным отоплением оки.
Опираюсь при разработке на видео похожей техники
[video][/video]
И на разработанную багги:
http://www.forum.buggy-plans.ru/viewtop ... =Sergey645
с подробным фото отчетом, за что огромная благодарность создателю:
http://foto.mail.ru/mail/sergey64573/_m ... html?mode=
Сейчас буду прочерчивать колесные ступицы с подвеской, чтобы когда появится время воплотить все это в железе

чуть подправил пост nuf

[lunatik-1]

Elfine

Нужно подумать над размещением пилота.
Мне кажется в такой позиции будет очень неприятно колбасить на рельефе.

[Oleg]

Гусеницу вырежу из покрышки шины Камаза

В компоновке чувствуется рука баггиста. Судя по размерам, шина Камаза (260х508) здесь будет мала, она даже на два опрных катка не влезет, так что надо что-то другое, большего диаметра. И зацепление гуски со звездочкой пока непонятно, как будет?

[hanter]

Судя по размерам, шина Камаза (260х508) здесь будет мала

Ураловская шина 14х20дюймов имеет длину протектора 3540мм сам мерял хотел использовать в этих же целях.

[tixoxod-4x4]

Я уже писал гдето покрышка от беларуся, если вырезать боковины готовая гусянка

[новичок]

Elfine
А для каких целей планируется вездеход?

[Adler]

Мне кажется что спереди напрашивается подьем гусеницы для лучшей проходимости.

[Саня]

спереди напрашивается подьем гусеницы для лучшей проходимости

смотрел на эти игрушки, при страгивании их колбасит не по детски, может и не совсем красиво, и трудновато с расположением, но если ведущую звезду и двиг вперёд, то лишняя грязь из гуски будет вытряхиваться, исключая пробуксовку, а центр тяжести, смещённый вперёд сделает развесовку более подходёмой и в горку лезть легче будет.

[Elfine]

Нужно подумать над размещением пилота.
Мне кажется в такой позиции будет очень неприятно колбасить на рельефе.

Меня это даже радует- придется подвеску замутить с ходами +- 120мм Больше беспокоит развесовка - двигатель сзади, а там ещё свес от звездочки- крениться назад будет на снегу.

Ураловская шина 14х20дюймов имеет длину протектора 3540мм

Да, и впрямь можно цельную ленту использовать- я собирался 2 соединять болтами. Сам посчитал шину от Урала 14,00-20- длина беговой дорожки 3666мм, так что 3540мм по внутренней как раз выйдет.
Укоротил гуську и шины приспустил до статического радиуса колеса:

[Elfine]

Вездеход планируется для покатушек, гребли снега у дома взамен лопаты, на рыбалку зимнюю ездить (правда быстрей на рыбалку отец умотает чем я), за дровами съездить. Ещё есть мысль землю пахать, но скорость большая- максимальный момент на 9км/ч. Как думаете, фрезу или плуг потянет?
Привожу тягово- динамический расчет:

[Elfine]

Маленькие графики- взамен:

[новичок]

Elfine
как будет привод гуски звездочкой. и как сделаете что бы она не соскакивала при повороте

[новичок]

[video][/video]

[новичок]

подскажите почему нет возможности правки сообщения сразу
Elfine
это видео уже есть на форуме. посмотри может полезное найдешь

[Elfine]

Да, правка сообщений бы не помешала, но я рад что тут есть кто может сделать это за нас

как будет привод гуски звездочкой. и как сделаете что бы она не соскакивала при повороте

Передавать момент хочу через звезду, а не через трение колеса о гуську- надежнее так: на любой поверхности работать будет и усилие большее...
Все что пока надумал- прикручивать упоры, которые послужат для передачи усилия со звезды и помогут не соскочить гуське. Высота упора 18мм- как думаете хватит для бокового упора? К диску привариваются уголки 9шт.

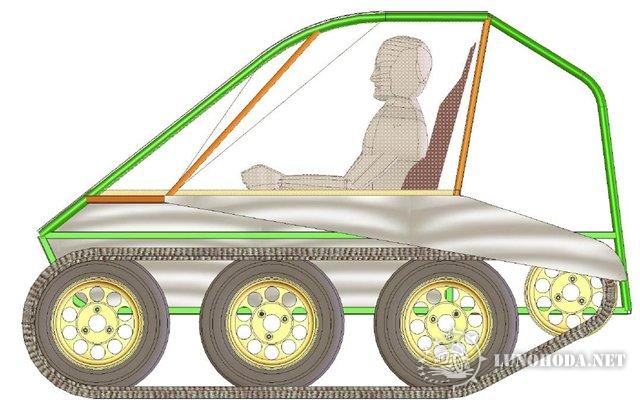

В итоге пока так:



Гусеницу опять удлинил- будет составная. Дизайн тоже важен
Кто нибудь может двигатель от Оки в чертеже показать- прочертить надо и вставить в сборку. Т.к. он половина 9-го, то одна проекция как бы у меня есть, но нужна вторая. Так же нужен чертеж ступиц передней и задней подвески - передняя для уточнения размеров ("ремонт и эксплуатацию Оки" обрисовывал), а задней ступицы Оки вообще нет в проеции- нет и в "Рем и экспл.". Придётся опять в магазин с линейкой идти
