Трактор для огородика на базе Т200М и коробки ЗАЗ965

[Thor17]

Не смотря на то что остались две нереализованые переделки с двигателями Т200 и ДАП, недоделаный УД2 и непримененый ПД10 и Д300 надо уже подумать о весне. Вот и решил сделать тренировочный трактор. Концепция проста, буду делать из того что смог когда-то найти, собрать отреставрировать. Закладываю передний ведущий мост и ломающуюся раму. В общем поехали...

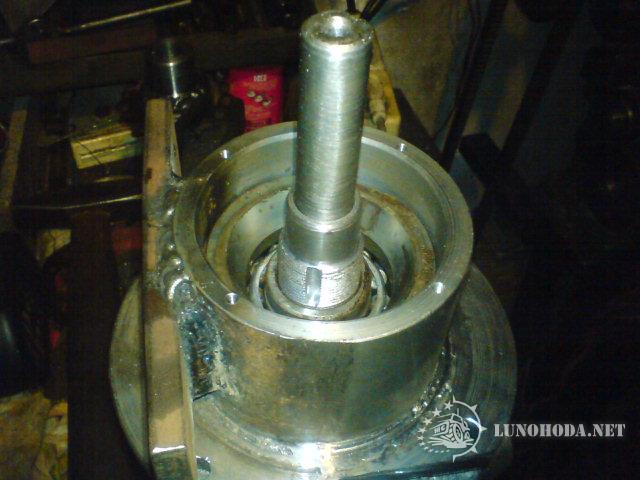

Коробка: карзинодержатель отрезан, первичный вал подозрительно жидок всего 15мм, на него втулка с шестерней и шпонкой 5х20. Задача сделать привод без радиальных нагрузок. Шестерня от ГРМ москаича или жигуля незнаю, подобрал на помойке.

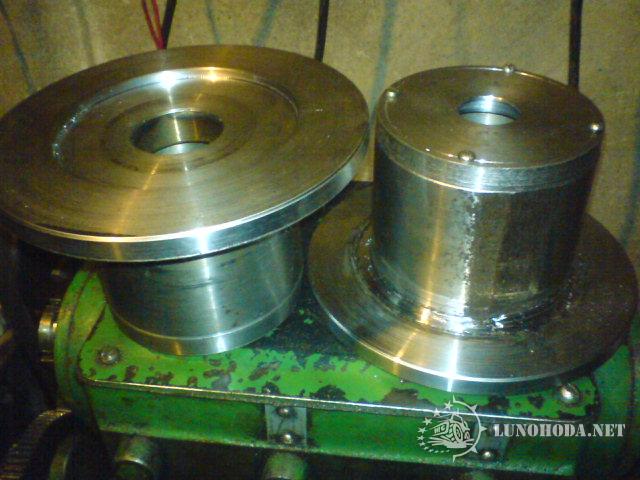

Далее чулки, сварены из двух частей фланец на 165 и болвань на 100 под подшипник.





Полуоси укорачиваются и протачиваются на 19 с разными допусками, дабы на них закрепит втуки под подшипники

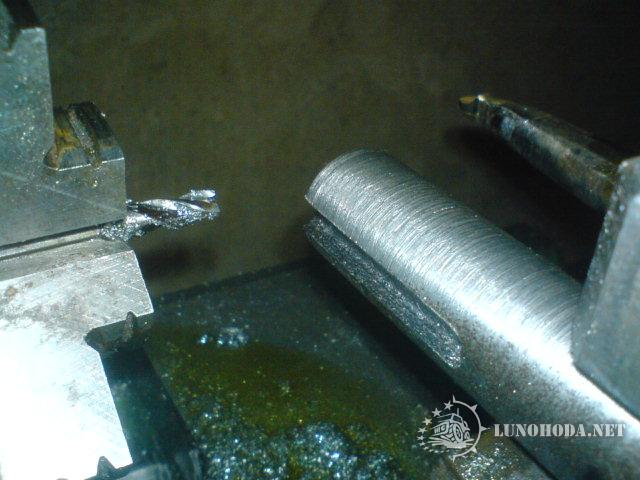

Так я делаю шпоночные канавки

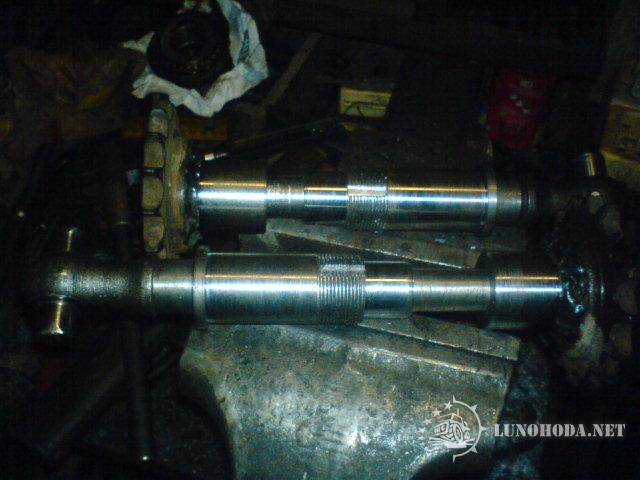

Получились готовые к употреблению полуоси

[Саня]

Я даже не представляю, чем это закончится, но переживать за тебя буду.

[Thor17]

Что самое интересное я тоже не представляю... , по этой дорожке еще не ходил...

[Thor17]

Начал делать оконечные устройства коробки.










Остались крепления на чулки приварить и отверстия для стыковки с коробкой.

[Denzer]

Не ставь цепь грм, быстро износится.

[Thor17]

Цепи в качестве привода небудет в этом узле, это часть полуподвижной соосной муфты.
Подготовил к сборке чулки

[Thor17]

[Oleg2365]

Thor17
Не слишком ли монументально?Ведь в самой коробке мощные подшипники.

[Leksus174ru]

Thor17
На сколько я понимаю на последних фото это будет крепление КПП ?

[Thor17]

Не слишком ли монументально?Ведь в самой коробке мощные подшипники.

Подшипники мощные, но полуоси в них не держутся, а мне нужно чтобы они могли держать приличные радиальные усилия от бортового редуктора. Ну и кроме того, это хоть и маленький, но ведь трактор

На сколько я понимаю на последних фото это будет крепление КПП ?

Да это две из трех точек крепления

[baga115]

Thor17
подскажи ты сверло как затачиваешь что канавки такие ровные получаються?

[mmcl200]

подскажи ты сверло как затачиваешь что канавки такие ровные получаються?

дак это не сверло а пальцевая фреза вроде.

[Thor17]

подскажи ты сверло как затачиваешь что канавки такие ровные получаються?

Да это не сверло, пальцевая фреза 3х перая. Можно шлицевой 2х перой.

[baga115]

спасибо понял,по фото неразобрал!

[Thor17]

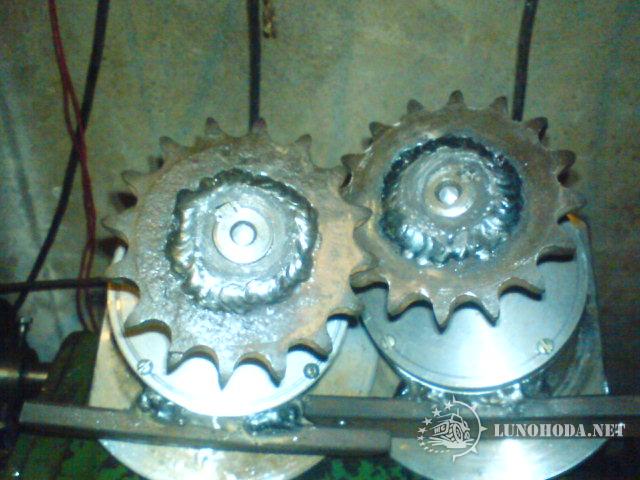

Собрал чулки посадел звезды, теперь надо пристыковывать.
