НЯГАНСКИЙ ЛЕШИЙ

[Леонид]

Создан новый вездеход умельцем нашего города с названием ЛЕШИЙ.
Есть уже первые победы!
1 место в городском конурсе вездеходов.




Коротко ТТХ
1. Колесная формула 4х4
2. Колеса Артиктранс 1450х500
3. Двигатель дизель NISSAN обьем 1.5 литра
4. Мосты от полноприводной ГАЗели
5. Раздаточная коробка от ГАЗели
6. Кузов самодельный
7. Подвеска на пружинах.
8. Гидроусилитель руля.

И так начало строительства ноябрь 2008 года.

Заводские колеса со ступицами 4 шт..


Доработанные диски по диски газели



Колеса скомплектованы с мостами
Дорабатывается колея, передних колес с задними.



Сделаны замеры.
Создана рама, подгоняется колесная база.





Примеряется раздаточная коробка



Заготовлены стойки амортизаторов к новой раме.

[Леонид]

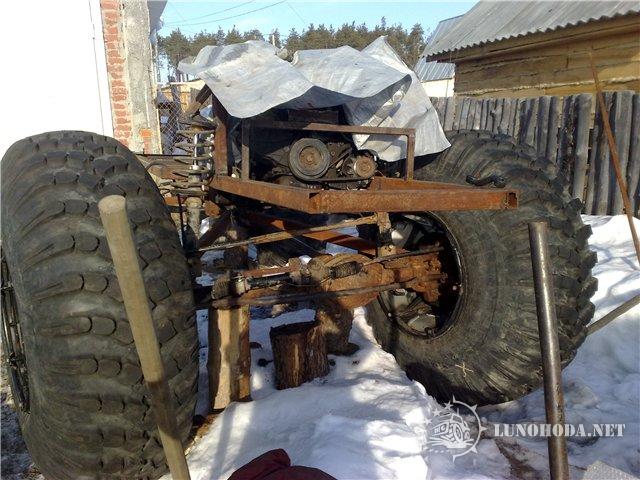

Создается трансмиссия.

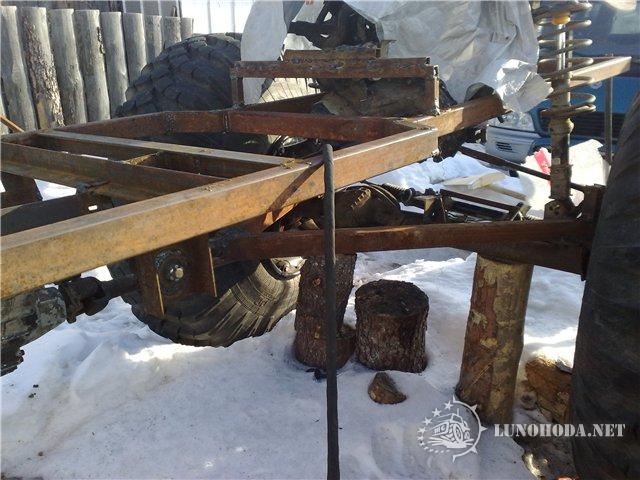

Треугольные рычаги соединяют передний и задний мосты на стойках с пружинами.



Устанавливается двигатель



Двигатель обрел свое место

[Алексей Сургут]

Да Ленька на железках никогда не экономил А диски не заводские,моей фирмы изготовка.

[dil]

Леонид
Можно поточнее узел крепления рычагов к раме и к мосту. Фоту или на словах. Заранее спасибо.

[Леонид]

Леонид
Можно поточнее узел крепления рычагов к раме и к мосту. Фоту или на словах. Заранее спасибо.

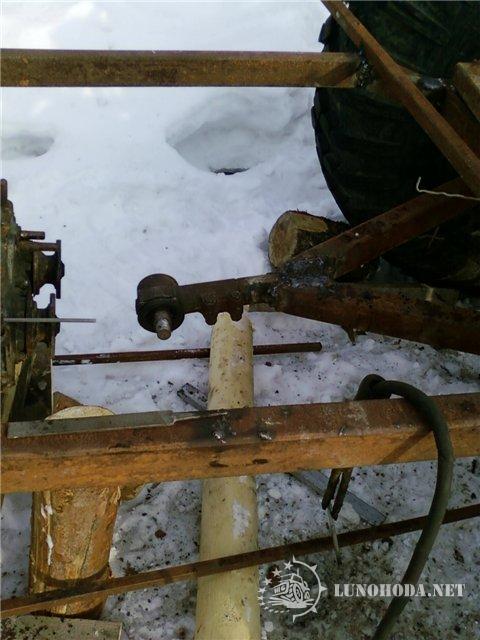

Реактивная тяга с заднего моста грузовика, разрезана на две части . Которая приварина к треугольному рычагу идуший к мосту, аналогично сделан и задний мост. Мосты зафиксированы от поперечного смещения тягой Панера.

[dil]

Леонид
К мостам приварено. А шарнир к раме как? На фоте резина вроде с/блока?

[Леонид]

Леонид
К мостам приварено. А шарнир к раме как? На фоте резина вроде с/блока?

К мостам приварено, шарнир посажен как положено в конус. Резина покупная Артиктранс 1450х500.

[Леонид]

Да Ленька на железках никогда не экономил А диски не заводские,моей фирмы изготовка.

Диски переделанные. Внутри диска обшиты металлом из 200 литровых бочек. Фото позже.

[dil]

шарнир посажен как положено в конус.

Шаровой?

[Леонид]

шарнир посажен как положено в конус.

Шаровой?

Да. С тавотницей. Загляни у трехосных грузовых авто как соедины мосты. Вот от них и взята тяга.

[dil]

Леонид
Всё понял. Спасибо.

[Леонид]

Формирование кузова вездехода из квадратной трубы


Задняя подвеска и ферма корпуса



Передняя часть вездехода



Хозяин изобретатель- запустил первый раз на вездеходе двигатель и сделал первую удачную поездку.

[Леонид]

Фото крепления передней подвески на шарнире

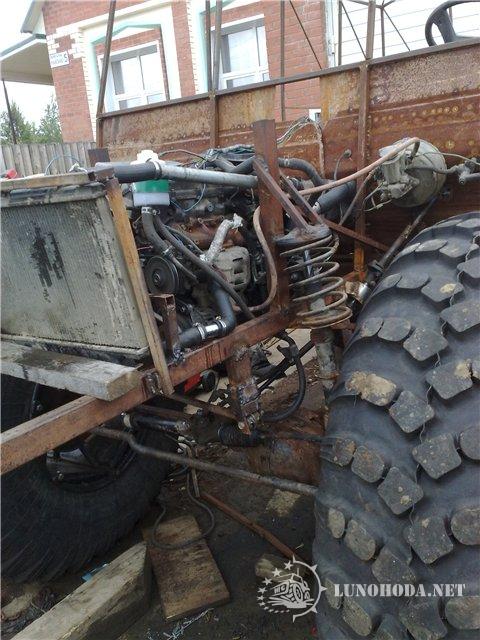

Еще фотки установки двигателя







Финиш на соревнования принесший 1 место.



Передняя часть вездехода




Задняя часть вездехода

[Алексей Сургут]

Брат Ленька с весом ,как всегда погорячился,на ящик пива спорим,около двух тонн машина? Из опыта

[Леонид]

Брат Ленька с весом ,как всегда погорячился,на ящик пива спорим,около двух тонн машина? Из опыта

Всё подсчитано:
1. Колеса 4 шт (не больше 100 кг каждое) - 400 кг
2. Два моста с раздаткой ГАЗель - 300 кг.
3. Двигатель - 150 кг.
4. Квадратная труба кузов, из них 40 кг рама, купленной трубы было - 87 кг.
5. Оцинкова 40 кг + фанера 40 кг - 80 кг
6. Фары, проводка, эл.оборудование - 50 кг.
7. Пенопласт (для запенивания кузова) - 7 кг.

Итого подсчет равен 1074 кг.

Это подсчет грубый все веса увеличены поэтому и массу вездехода еще увеличили и озвучили 1100 кг.
