4WD ломающаяся рама

uvat · Сообщение **uvat** » 25 фев 2009, 17:13

Вот конечный результат.

[video][/video]

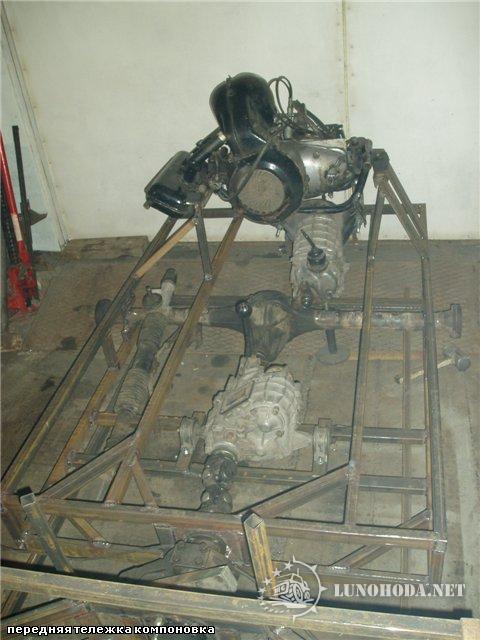

Строим каракат , полный привод, ломающаяся рама, лодки герметичные, пневматики Бел-79, двигатель СЗД воздушник, скорость от 2 до 40 кмчас, рулевое М-41, мосты Нива, коробка Нива, РК Нива.
Рама сварная из профиля 25401.5, 25402, 25.251.5.
Задачи: возможность доставки 2 человек на расстояние до 250 км, возможность преодоления небольших водных преград.
Нивовские агрегаты-по желанию заказчика.

baga115 · Сообщение **baga115** » 25 фев 2009, 17:37

uvat,
раскажи как звезду закрепил на валу кпп?на фото как на заводе сделано,очень хорошо.но требуються подробности.

uvat · Сообщение **uvat** » 25 фев 2009, 17:47

Берёшь ступицу диска сцепления и вместе со звёздочкой к токарю, тот протачивает посадочное на ступице, садишь звёздочку и обвариваешь.

baga115 · Сообщение **baga115** » 25 фев 2009, 17:57

теперь понял,просто на фото сварки невидно.

ztaurus · Сообщение **ztaurus** » 25 фев 2009, 18:03

uvat
не считаешь что все это получится в итоге очень тяжелое и белки не потянут это по среднему бездорожью... думаю масса получится кило 600-700
Что думаешь по этому поводу? или это условия заказчика??

uvat · Сообщение **uvat** » 25 фев 2009, 18:16

Заказчик сказал, хочу именно так.
Масса, пока теоретически, будет до 500 кг.
Точнее, после взвешивания агрегатов, будет известно.
Белки потянут, т.к.на нижнем ряду тяга будет офигенная.

ztaurus · Сообщение **ztaurus** » 25 фев 2009, 18:24

uvat писал(а):Белки потянут, т.к.на нижнем ряду тяга будет офигенная.

вопрос не в тяге а в массовой нагрузке на них, я об этом говорил, в тяге не сомневаюсь!

uvat · Сообщение **uvat** » 25 фев 2009, 18:36

Масса увеличивается не значительно(в сравнении с моим каракатом на Кразовских камерах).
Вес Бел-79 меньше, чем 1300530533
Раздатка Нивы 26 кг и 30 кг оцинковка на лодки, итого + 56 кг.

uvat · Сообщение **uvat** » 26 фев 2009, 17:04

Сегодня взвешивал агрегаты:
Мост Нива-41 кг
РК с карданчиками-34 кг
Глушитель СЗД-6 кг
Кардан задний-6 кг
Двигатель СЗД в сборе-61 кг
КПП с рамкой и шестерней и подшипником-34 кг

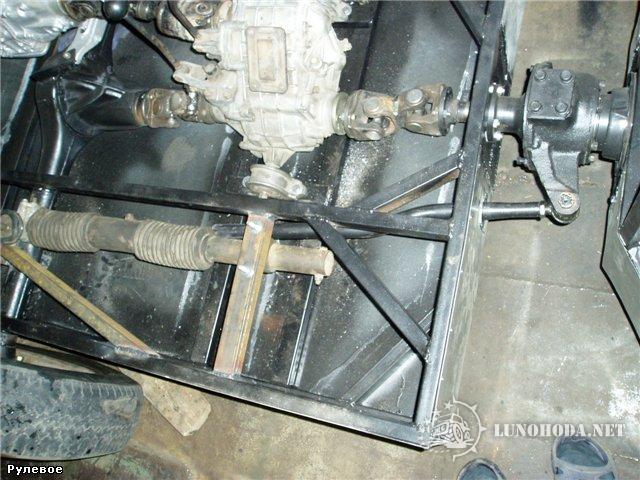

Рулевое м-41-7,5 кг
Поворотный кулак в сборе-23 кг
Задняя полурама-35 кг
Передняя полурама-40 кг
Думаю уложиться в 500кг вполне реально.

uvat · Сообщение **uvat** » 05 мар 2009, 10:52

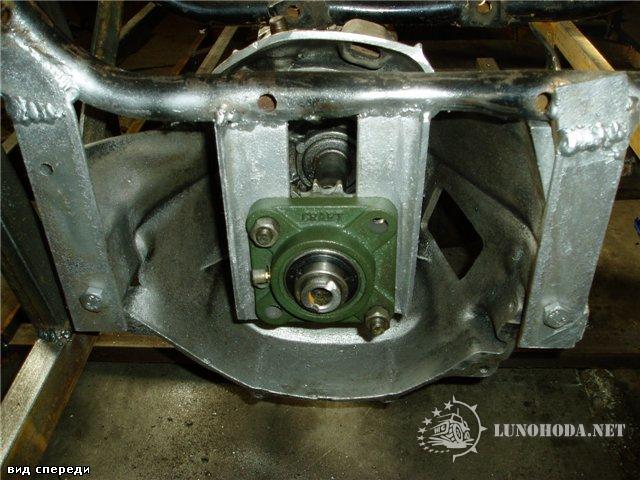

Узел КПП Ваз и КПП ИЖ

uvat · Сообщение **uvat** » 10 мар 2009, 18:11

uvat · Сообщение **uvat** » 13 мар 2009, 17:53

uvat · Сообщение **uvat** » 13 мар 2009, 17:57

Nikas · Сообщение **Nikas** » 13 мар 2009, 21:11

uvat мосты к раме приварены или прикручены и поворотный кулак на шарах или втулках ? Какая толщина профиля на раме? И как выставляешь ось излома ШРУСа и поворотного кулака?

[/b]

uvat · Сообщение **uvat** » 13 мар 2009, 21:17

Nikas писал(а):uvat мосты к раме приварены или прикручены и поворотный кулак на шарах или втулках ? Какая толщина профиля на раме? И как выставляешь ось излома ШРУСа и поворотного кулака?

[/b]

Мосты приварены, поворотный кулак на втулках, профиль 25402 и 25401.5.
Граната упирается во внутренний подшипник шара и всё.
