Цепная понижающая передача (Цепной редуктор)

[Lamotester]

Всем добрый день!
Обмозговываем компоновку для вездехода - нужен совет опытных.

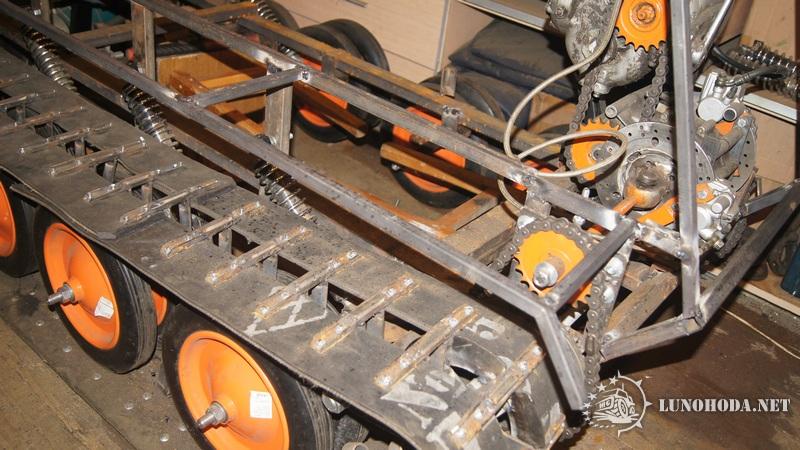

Видел у Демьяна понижайку на цепи - задумался о подобной.
Искал по форуму - ничего не нашел. Искать умею. =)

Масса пустого до 700-800кг. Привод задний. Катки: ведущая звезда + 4 катка на борт +1 передний с активной натяжкой (пружина). Двигатель+коробка ваз 2106. Поворот-дифф. Мост будет укорачиваться, но думаю из картинки все понятно.

1) Звезды и цепи предполагается использовать мотоциклетные.
Что можете подсказать - жизнеспособна ли такая компоновка?

2) Долго ли проживут звезды и выдержат ли нагрузку если тормозные диски ставить ДО редуктора (хочется чтобы они были внутри лодки + до редуктора необходимо меньшее тормозное усилие).

3) Заменит ли подобный узел раздатку или редукторы с военных мостов УАЗа?

[Егоров Юрий]

Бортовыми редукторами хотите разгрузить дифференциал? Но думаю двигатель для таких цепей мощьноват, не лучше ли поставить цепи помощнее и двух- трёх рядные ну и звезды соответственно

[Lamotester]

Бортовыми редукторами хотите разгрузить дифференциал? Но думаю двигатель для таких цепей мощьноват, не лучше ли поставить цепи помощнее и двух- трёх рядные ну и звезды соответственно

Да, нагрузка на дифф меньше + тормозное усилие необходимо мельшее.

Так и планируется с цепями-звездами. По две-три с каждой стороны.
Малые звезды идут со шлицами, большие тоже не проблема повесить на вал.

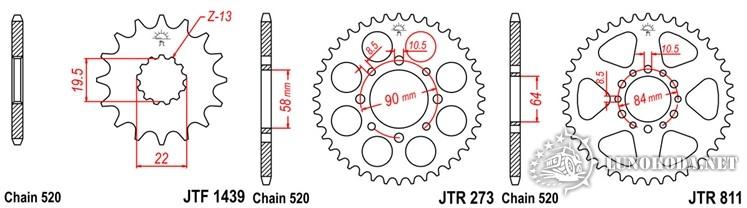

Звезды и цепи типа таких

если тянут рывки на мотоциклах - м.б. выдержат и такие нагрузки?

[103]

отличный вариант!!!будет жить..Вот только три надо звезды..
Уменя на "мосяне" по одной на борт,вес где то 400кг ,живы..Хотя немного наездил..

[Lamotester]

отличный вариант!!!будет жить..Вот только три надо звезды..
Уменя на "мосяне" по одной на борт,вес где то 400кг ,живы..Хотя немного наездил..

а звезды-цепи какого размера стоят? сопостовим с тем, что я привел в пример?

[103]

Звезды-ведушая 21 зуб,ведомая вроде 41 (моцик ИЖ)

[Lamotester]

т.е. понижающий коэффициент в 2 примерно - хорошо.
на цепной передаче как грубо коэф. расчитывается? по количеству зубьев?

по второму своему вопросу в начале темы хотел бы пояснить, что конкретно меня беспокоит:
допустим при торможении одного борта (одной гусеницы) дисковый тормоз блокирует полуось (допустим правую), при этом начинается поворот на право. машина по инерции и за счет работы левой гусеницы пытается ехать дальше и получается, что почти вся нагрузка ложиться не на тормозной диск, как в классической схеме, а на звездочки и цепи. они выдежрат?

[Evgenii72]

Масса пустого до 700-800кг. Привод задний. Катки: ведущая звезда + 4 катка на борт +1 передний с активной натяжкой (пружина). Двигатель+коробка ваз 2106. Поворот-дифф. Мост будет укорачиваться, но думаю из картинки все понятно.

Lamotester
Как будет использоватся вездеход, для чего?

[Егоров Юрий]

103 У него двигатель Вазовский и при всём прикиде будет весу под тонну!!!

[103]

Егоров Юрий
ну,с таким весом.., тады точно,не пойдёт...Вот если как "ПАРМА"..тогда вполне ,возможно

[Егоров Юрий]

Масса пустого до 700-800кг. Привод задний. Катки: ведущая звезда + 4 катка на борт +1 передний с активной натяжкой (пружина). Двигатель+коробка ваз 2106. Поворот-дифф. Мост будет укорачиваться, но думаю из картинки все понятно

Это просто кажется что будет масса ДО 700 кг я когда собирал тоже так думал, когда собрал то пустой стал почти тонну, а с загрузкой
. При повороте на цепи будет очень большая нагрузка и если это будут цепи нашеские то их будет тянуть( проблема с натяжкой). Тогда нужны цепи какие то усиленные. Но это моё личное мнение.

[Егоров Юрий]

103 Естественно что вес будет большой 4 катка на борт, это прикинь длинну, чем будет обшит, и потихоньку наберёт вес. Но отступать нельзя задуманное нужно воплотить в жизнь!!!!

[Lamotester]

Evgenii72
Основное это рыбалка. пробеги до 20 км в одну сторону. Местность у нас болота и озера. По песку передвижение если и будет, то минимальное. думаю даже о жесткой подвеске ибо мох и болотина материал мягкий =) 4 катка и вес под тонну я указал намеренно завышенными, п.ч. привык исходить от худшего и считать всегда по максимуму =)
звезды тройные, цепи не знаю. или сразу тройные или просто три стандартных.
Вот бы мнение Демьяна услышать - у него есть опыт экспуатации...

[Lamotester]

размер пока окончательно не определен, очень вероятно что будет и по три катка. сейчас надо определиться с трансмиссией, ее компоновкой.
двигатель и коробка понятны, дифф тоже. хочется услышать мнение со стороны - как будет работать то, что дальше моста... =( если это выдержит большую машину, то с меньшим размером проблем не будет.)

[Сергей51]

Lamotester -
В моем проекте тоже 4 катка на балансирах, ведущая звезда и натяжник. По самому минимуму (по геометрии) длина порядка 3500. Масса по компьютерной модели - нижняя часть лодки, балансиры+катки+звезды+натяжник+гусеницы, вместе с укороченным мостом ВАЗ и двумя планетарками около 1 тонны
И это без рамы верха, обшивки, дрыгателя, КПП, кардана, систем управления, АКБ и т.п. и т.д.
Даже учитывая, что компьютерная модель не точна, все равно наверняка будет в этих пределах.
Кстати компьютерная модель показала массу планетарки довольно точно - 25 кг в натуре, 24 кг по модели
