Трансмиссия для танкетки.

[Polk]

Поступило предложение разработать, а точнее изготовить трансмиссию для маленькой снегоходной танкетки с мотором до 15л/с.
Всю трансмиссию делать сложно, нужно много вводных, а проще сделать целиком её. Поэтому було решено сделать долько часть с дифференциалом и механизмом торможения-поворота для подобной машины: http://www.snowmobile.ru/forum/viewtopi ... аправление
Всё это собираюсь сделать из своих разработанных комплектующих, хотя признаться никогда такого не строил.
Для начала согласовал компоновку с заказчиком, это было чуть месяца назад, а потом мой отпуск. Чертежу решил не делать, но перед отездом накидал эскизы для заготовок.

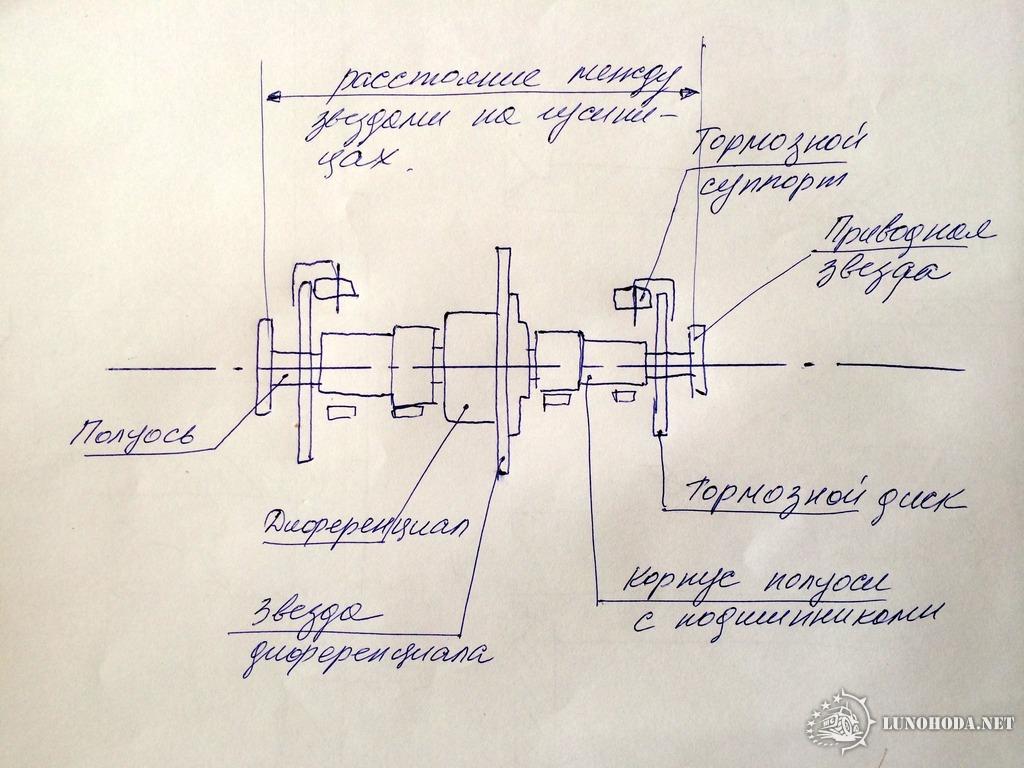

Общая компоновка на рисунке ниже:

[Polk]

Всё, что успел сделать до отпуска, так это приобрести дифференциал 2108 и сделать заготовки полуосей.

[Polk]

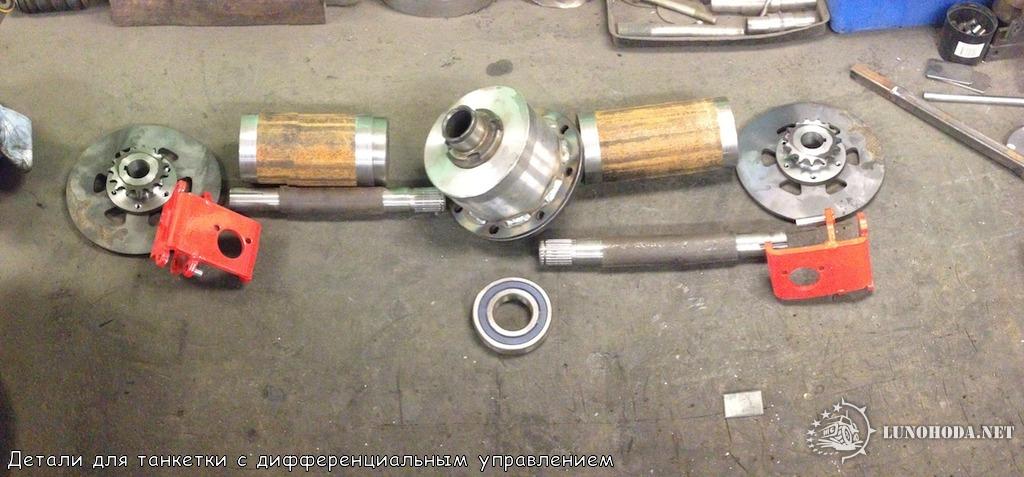

Сегодня собрали в одну кучу все детали и комплектующих.
Осталось приобрести еще заднии тормозные цилиндры ВАЗ2108 и можно будет собирать.

[alevV]

Polk, а в какой стадии готовности данный проект ?

[Polk]

Почти в таком как на фото выше.
По заказу мне нужно на него установить звездочки ИЖ, а у меня пока Восходовские. И еще нужно в трансмиссию вживить заднюю передачу, а так как мотор будет до 15 сил, то сейчас заканчиваю реверс редуктор http://lunohoda.net/forum/viewtopic.php?t=11865 , после этого просчитаю передаточные отношения и буду заказывать звезды.
Возможно всё прийдется посадить на подрамник...

[alevV]

Понял, буду следить за темой.

[Сергей Александрович]

Добрый день! Присоветую еще один вариант,-ДВИГАТЕЛЬ,ВАРИАТОР,КОРОБКА ПЕРЕДАЧ ОТ ЗАПОРОЖЦА.
-Схема примитивно простая: вариатор на двигатель,ответная часть на первичный вал коробки.Диференциал в коробке довольно крепкий.Полуоси и дисковые тормоза-произвольные.Отсутствие цепей!
Прямая передача на ведущие звезды .4 передачи и задний ход! Из минусов наверное вес.Но плюсов БОЛЬШЕ!

[Polk]

Да несомненно автомобильная коробка в надежности не уступит. Но у меня задача сделать трансмиссию для легкой танкетки и коробку от запорожца найти будет проблема
Но есть еще один момент, если мне нужно будет повторить эту работу, то я буду опираться на доступные элементы которые сам и произвожу.

[doka]

Сергей Александрович
Тогда уж лучше коробку от Оки !

[Сергей51]

Polk

Только сейчас обратил внимание - а зачем задние тормозные цилиндры? На схеме и фото присутствуют диски.

[Сергей Александрович]

doka Возможно и от ОКИ. Просто запоровская УГЛОВАЯ.Удобней располагать.

[Riper69]

Но есть еще один момент, если мне нужно будет повторить эту работу, то я буду опираться на доступные элементы которые сам и произвожу.

Уважаемый Polk, как движется проект? Повлияет ли появление еще одного заказчика на сроки реализации? Я бы им с удовольствием стал. Каков будет общий вес в килограммах и рублях)?

[Polk]

Работа втала по вине завода, который мне изготавливает заготовки звезд. Мне нужны звезды под ИЖевскую цепь, а у меня только под восходовскую. С 10 сентября должны заработать и продолжу.
А так при первой примерке всё собрал и сново разобрал, самодельные шлицы получились немного не соосно. Поэтому еще раз переделаю полуоси с учетом этого. Хотя и возможно, что шлицевую часть возьму от внутренней гранаты, правда это потянет за собой цену
Цена в рублях получится после завершения и конечно я в нее не буду включать свои затраты на переделку, это мои затраты...

[Polk]

Полуоси все таки решил переделать и использовать шлицевую часть от родных гранат ВАЗовских машин.

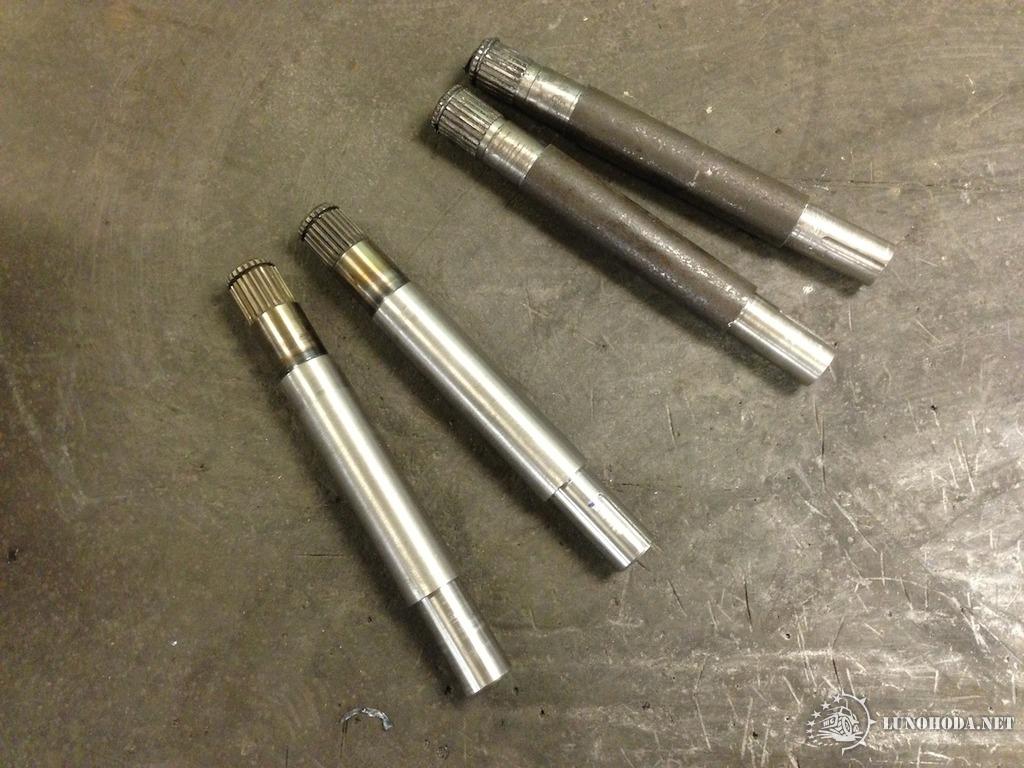

На фото новые и первые полуоси.

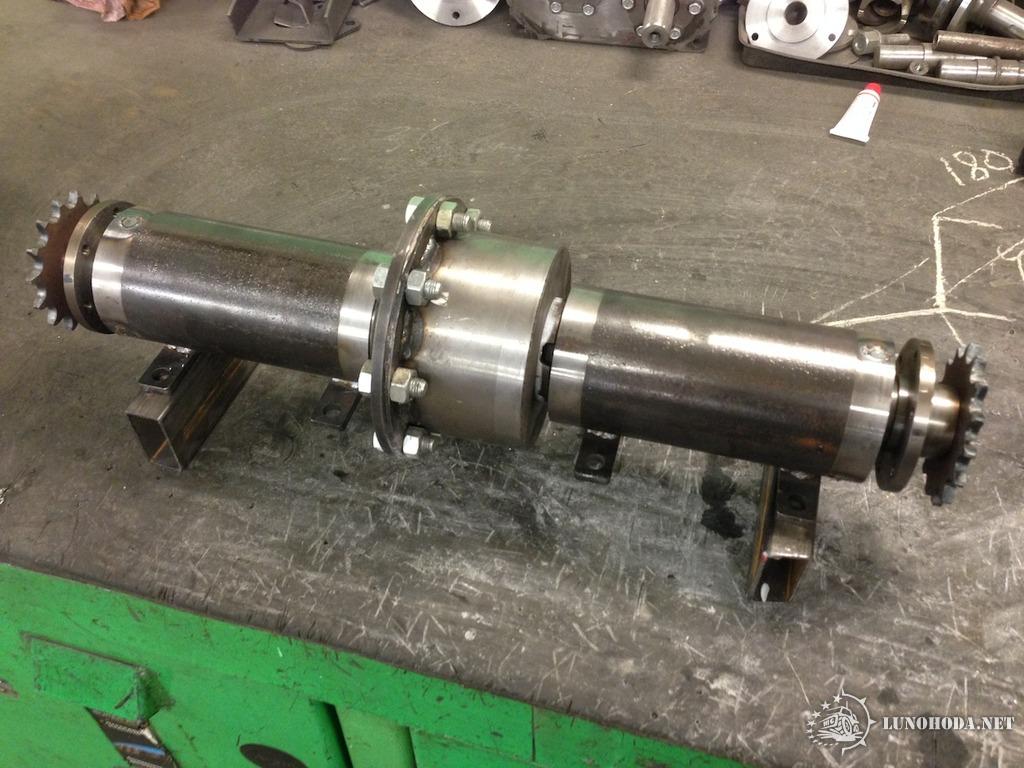

После этого проверили, вращение происходит свободное, сателлиты не клинят. Пришлось собрать и проверить вместе с опорами, всё нормально!
Теперь буду ставить тормоза, звезды под цепь ИЖ уже установил на 14 зубов.

[Polk]

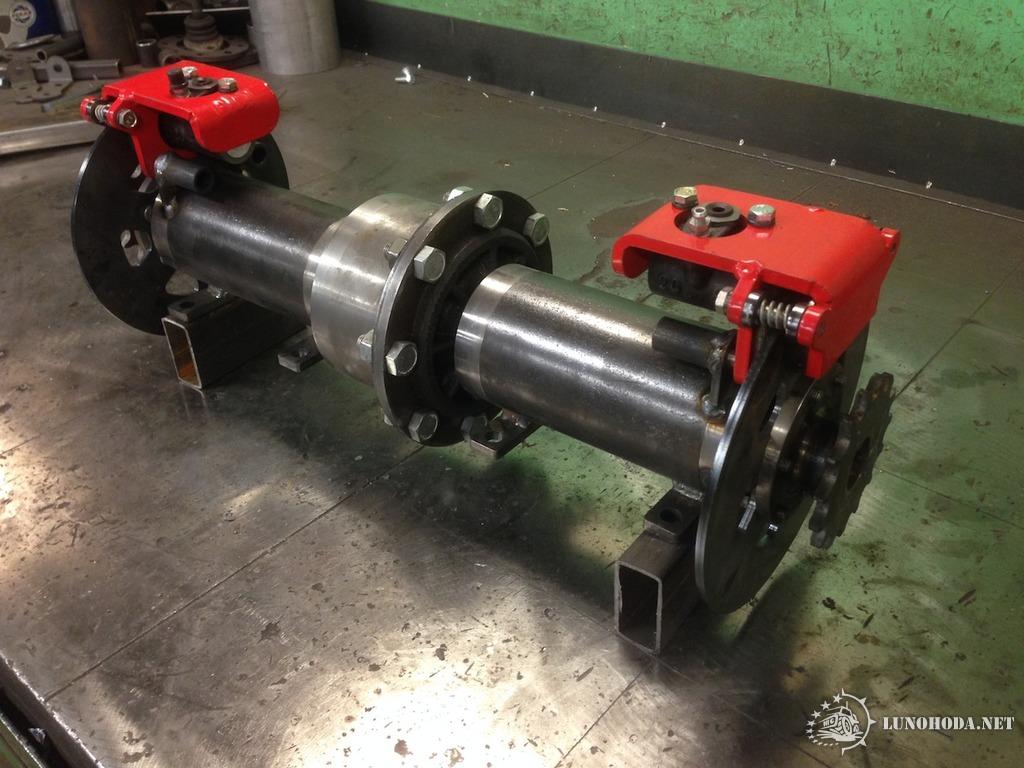

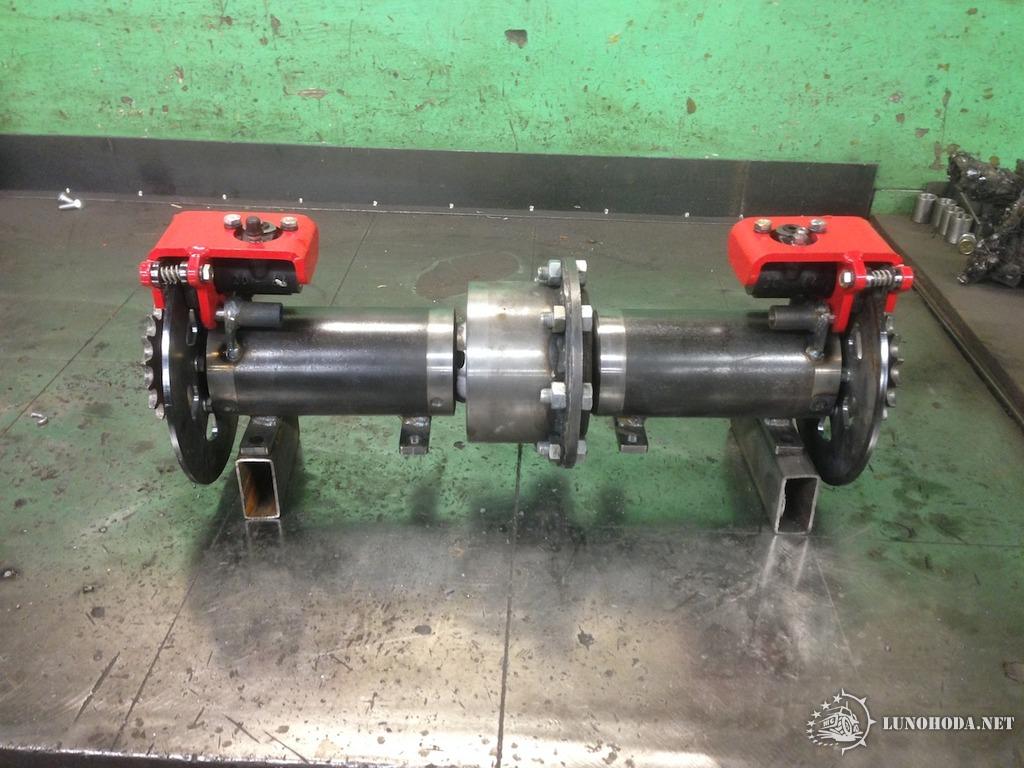

Звездочки прошли термообработку, собрались суппорта, ну и все прилипло к корпусам полуосей.
Суппорт универсальный ставится практически на все мои машинки. Рабочий цилиндр от ВАЗ 2108, задний. Скоба собственная.
