Пневмоход КИТ 4х4

[Polk]

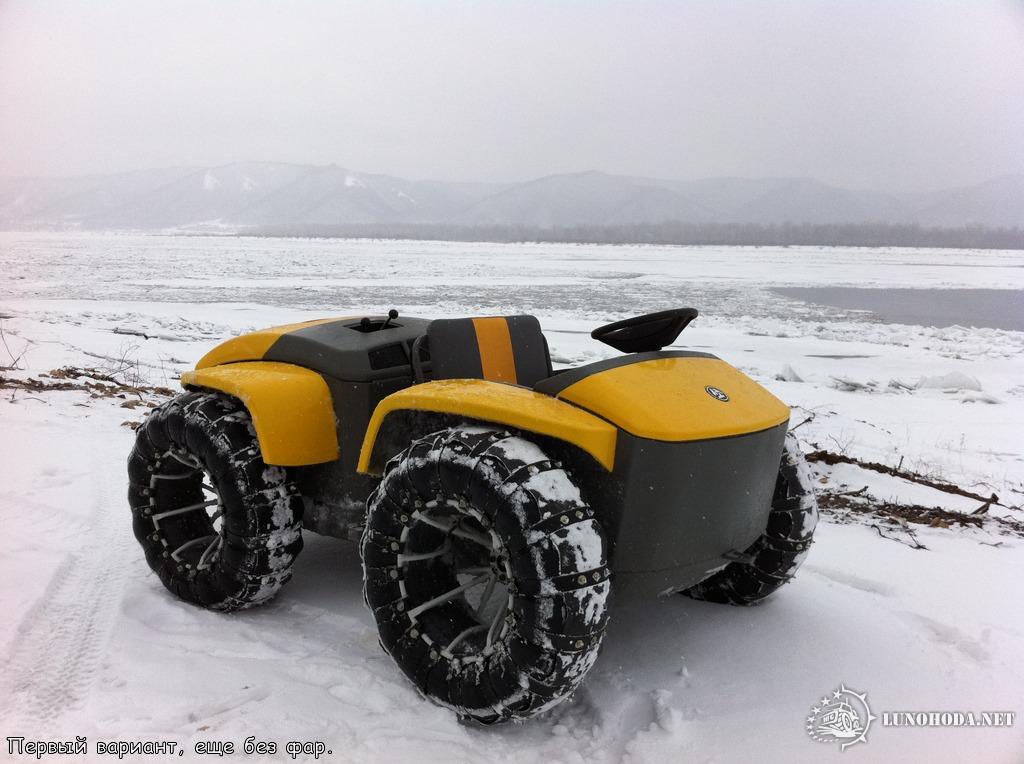

Четыре года назад я начал строительство пневмохода-амфибии и закончил его только через полтора года. Название он получил "КИТ" и на сегодня их сделано около двух десятков.
Описание как строил делал на форуме "пневмоход.ру"





[video][/video]

Но всегда поднимался вопрос о полноприводном варианте. Руки не доходили, видимо они не ноги
Но вот при открытии темы блокировка Локрайт http://lunohoda.net/forum/viewtopic.php?t=11819 возникла мысль реализовать на полноприводном пневмоходе. Концепция правда уже немного другая, больше похожая на "чебуратор", но опять же более легкого, в общем игрушка
Для начала распечатал проекции КИТа и на бумаге переделал его в полноприводную компановку. Решил сделать поворот не за счет ломающейся рамы, а за счет колес. А что бы колеса не "съедали" много места сделать поворотными сразу обе оси.

Вид сверху и Вид спереди


Вид сбоку


Расчет радиуса поворота


Первый образец планируется строит на базе этого пневмохода. Поэтому за основу был взят корпус его и колеса. Схематично прорисовал габариты с условием, что колеса будут поворачиваться и обеспечивать радиус по габариту 4м.
Не исключается и вариант с бортовым поворотом...

Общая компоновка и Вариант поворота колес

[вовочка]

Описание как строил делал на форуме "пневмоход.ру"

ну как-то не прилично посылать по ссылке. выкладывайте описание здесь.

[didulya]

Polk
С большим интересом слежу за вашими темами и восхищаюсь и завидую(белой завистью).Мое мнение, что с локрайт такой вездеход можно сделать самым легким и проходимым.Чисто интуитивно,при этом принципе поворота,я думаю ,что нагрузки на оси будут не запредельными и может есть смысл использовать целиковую ось.Как вы думаете?

[Polk]

Polk
С большим интересом слежу за вашими темами и восхищаюсь и завидую(белой завистью).Мое мнение, что с локрайт такой вездеход можно сделать самым легким и проходимым.Чисто интуитивно,при этом принципе поворота,я думаю ,что нагрузки на оси будут не запредельными и может есть смысл использовать целиковую ось.Как вы думаете?

Я чаще делаю, а потом думаю...
Руки не дают голове времени думать, а голова рукам неработать.
Локрайт мне интересна своей работой, а тут возможно и попробовать её в режиме разблокировки. Скорее всего здесь будет основной работой не пневмоход, а блокировка.

[didulya]

Polk
Это хорошо когда руки с мозгами,ум хорошо,а два лучше.Удачи.

[Polk]

Описание как строил делал на форуме "пневмоход.ру"

ну как-то не прилично посылать по ссылке. выкладывайте описание здесь.

Я бы послал... но посылка не работает... наверно там тоже открою такую же тему...
Видимо между этими форумами "Забор"
Просто я там полтора года писал в ОНЛАЙН ка строю КИТа, и повторяться нехочется. Так же публиковал постройку электромобиля, опять же на другом форуме. А постройку Мотоколяски еще на другом...
Я стараюсь работать на профильном форуме по теме, вот и полноприводный 4х4 решил опубликовать здесь.

[Polk]

Вчера сделали первые компоновочные зборки в 3D.
Решили на колеса поставить колесные редуктора. При этом разгрузим и облегчим трансмиссию и из корпуса редуктора сделаем поворотный кулак. При этом сможем обеспечить большой клиренс с плоским днищем, а трансмиссию будет высоко и не будет погружаться в воду при плавании.
Колесный редуктор разработаем специально для КИТа, он будет цепным, в закрытом корпусе, цепь ИЖевская или зубчатая (по габаритам будет виднее). Поворотный кулак - редуктор к раме будет крепиться на шаровых опорах, предположительно 2108.

[Polk]

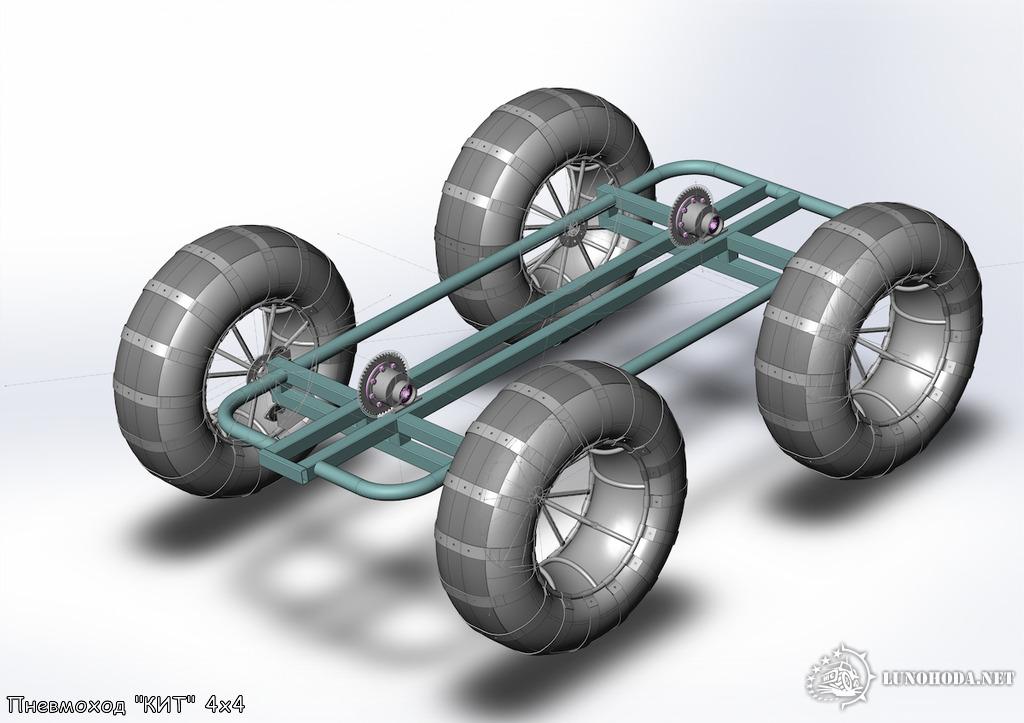

Так примерно выглядит разработка этого пневмохода в трехмерке, работа заняла чуть больше смены. Но уже прокачали повороты колес и схематично установили колесный редуктор, его пока заменили макетом в форме "кирпича". В дальнейшем вместо него установим спроектированный редуктор. Все комплектующие на данном этапе используем от пневмохода "КИТ"

[Polk]

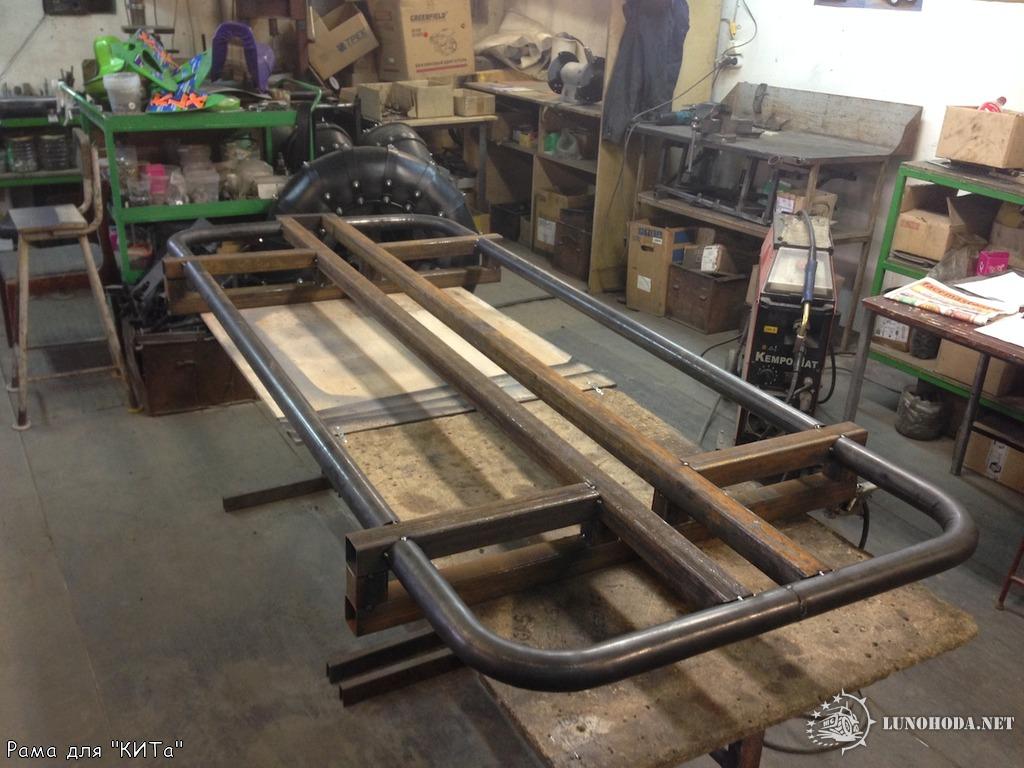

От рисунка дело переходит к металлу
Эта самая приятная фаза, но всё же этот проект решено делать сначало на бумаге, точнее на компьютере.



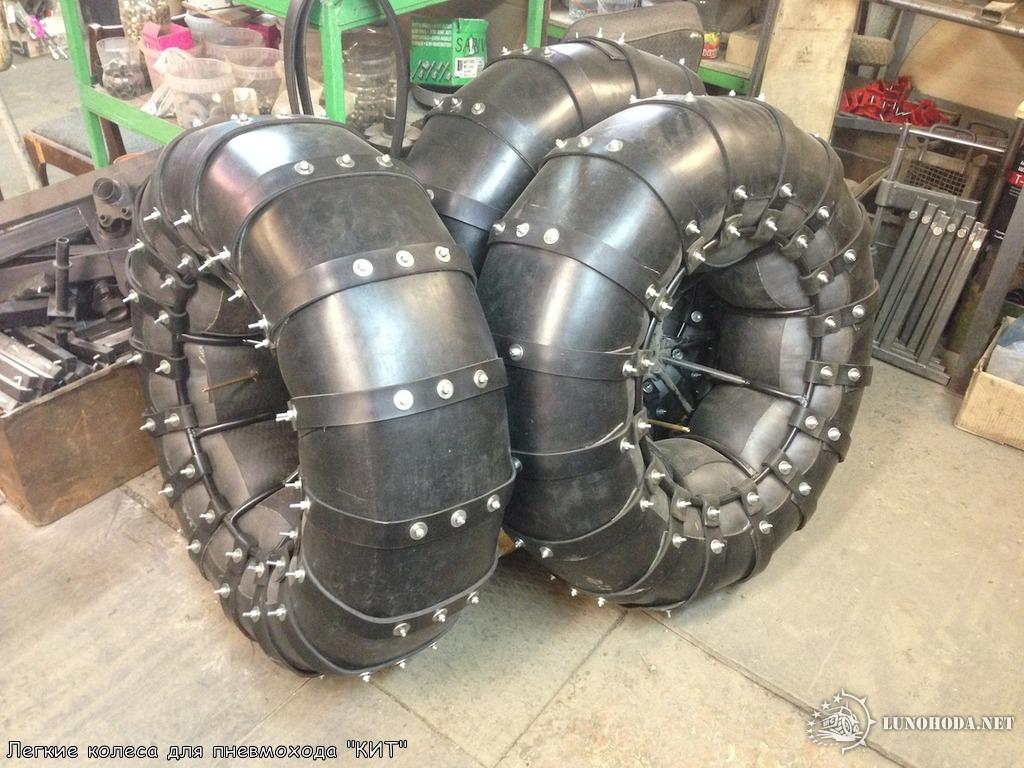

Колеса с боковой защитой внешним диаметром 950 мм.



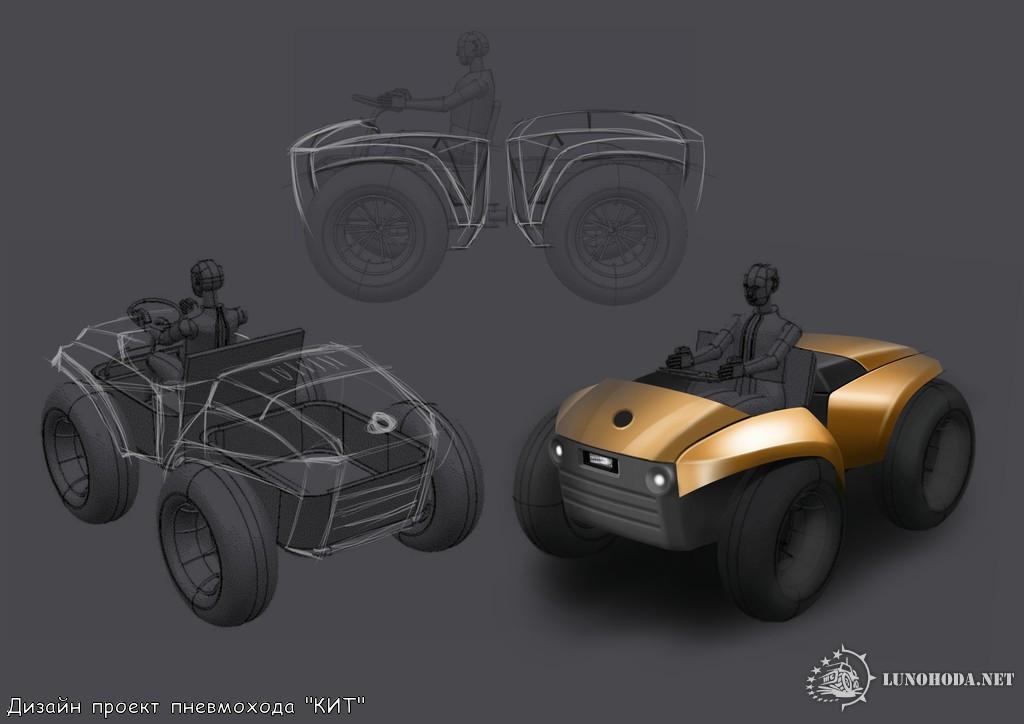

Ну а на мониторе это выглядит так:

[Polk]

На пробу заказали один комплект "ободрышей", будем и с ними пробовать. Посмотрим вес и размеры, они конечно больше наших, но пробовать будем.

Начали проектировать колесный редуктор. Так как мощность планируется 15л/с. то колесные редуктора решени сделать с ИЖевской цепью. Такую цепь на колесных редукторах на НИВАх даже применяют. Понижение 1/2, думаю вполне хватит, да и габариты позволяют.

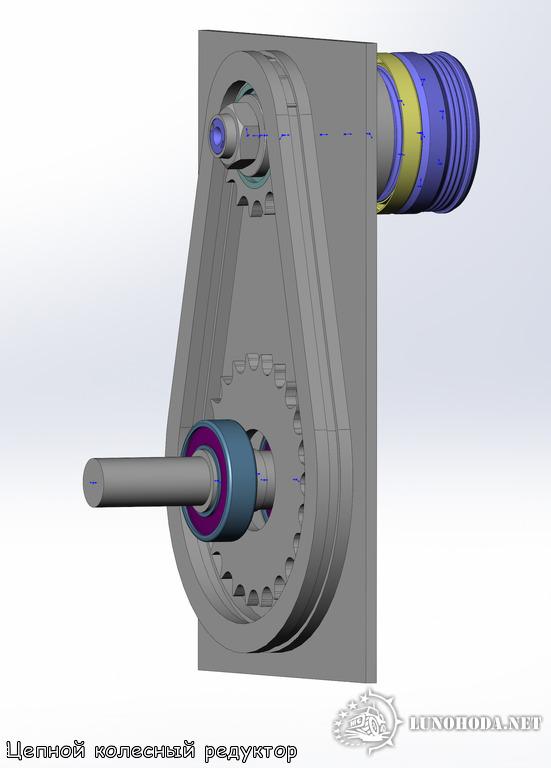

На рисунке показан: привод от 2108 "граната", ведущая звезда, цепь, ведомая звезда (правда она пока не в размере), вал колеса.

[Asterix]

цепь на колесных редукторах на НИВАх даже применяют

Где можно почитать про такие редуктора?

[Polk]

В поисковике наберите "цепной колесный редуктор" и вывалится информация
Вот одна из первых http://www.niva-club.net/viewtopic.php?f=28&t=2465

[Asterix]

Polk Спасибо, очень познавательно

[Polk]

Видимо на этом и живем
А вообще каждый раз что сделаешь, а это уже проходили

[Polk]

Вчера привезли "ободрыши", в моем случае альтернатива тем которые ставил раньше. Первое впечатление от них ожидаемое, так себе их и представлял. Конечно они больше моих: по высоте практически такие же, а вот ширина 500мм. при моем колесе 300мм.
Но это не критично, пусть будут ТОЛЩЕ!
