Вездеход типа "Чебуратор лайт" /БолтоХод/

[Rabbit]

увидел косынки будут?

ЭЭЭэээээээээ?

учти, твоя фамилия НЕ .... Гарагашьян . То что может себе позволить ОН, не всякому позволительно и простительно.

На аналогичной машине мымыкла - косынки есть и они монументальны!

lunatik, Моя фамилия - Станкевич. И она вполне достойна того, что бы не сожалеть об этом. Так что не надо про фамилии.

По делу - на фотографиях машина не Гарагашьяна, а Бабаса. Возможно, я не знаю всех подробностей и её делал АГ. Об этом нигде не говорится.

зы обнаружил первую трещину....

mmcl200 По трубе, по мосту, по шву или по косынке? Можно фото косынок, пожалуйста?

[mmcl200]

По трубе, по мосту, по шву или по косынке? Можно фото косынок, пожалуйста?

тут

http://lunohoda.net/forum/viewtopic.php ... &start=135

[Алексей Гарагашьян]

Основная нагрузка, которая может привести к образованию трещин и разрушению рамы, это кручение. Плоские косынки от скручивания рамы не спасут. Нужна либо пространственная конструкция, либо большое сечение лонжеронов и чулков мостов.
С другой стороны, я не вижу смысла делать сверхнадежные рамы, вроде того, как сделал каркас своего вездехода mmcl200.
Это существенно утяжеляет конструкцию, снижая потребительские свойства.
На мой взгляд, вполне достаточно качественно приварить уазовские мосты к лонжеронами из трубы 89 х 3.5.

[Алексей Гарагашьян]

Rabbit, я получил согласие друзей на изготовление дисков.
От тебя требуются желаемые размеры.

[Rabbit]

Ок, в течении 1-2 дней.

[Rabbit]

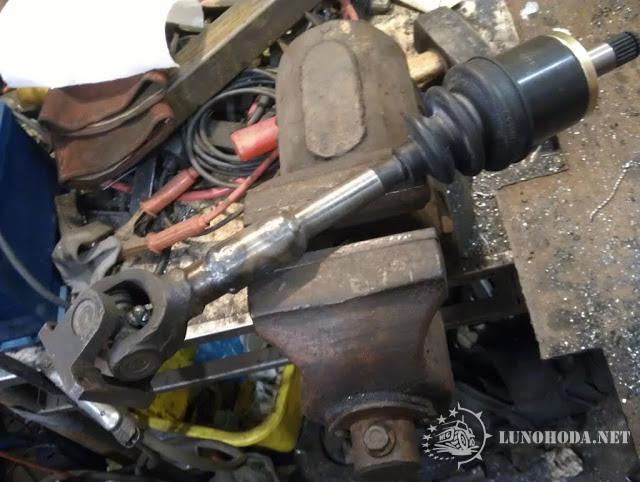

Промвал.

[zika]

Rabbit

Одни и те же ошибки при сращивании валов - нельзя так сваривать валы.
Процитирую, уже писал на другом форуме ( на размеры внимания не обращать)

Сначала держать будет, но потом срежет по сварке.
В своё время соединял валы так:
1.В валу Д=25 мм делаешь отверстие длинной не менее 3-х диаметров присоединяемого вала.У тебя будет 45 мм
2.Затем в валу Д=25 делаешь пропил или фрезеруешь пазы с обоих строн шириной не менее 5 мм и длинной не более 30мм.(Обязательно!!! в конце пропила сделать круглым напильником радиуса)
3.Запресовываешь вал Д=15 мм в это отверстие и привариваешь его, через прорезь с двух сторон.
4.Всё - ездишь и вспоминаешь меня.

[Rabbit]

Наверное нельзя. У нас тут такая техника, что сплошное "нельзя", а не конструкция.

[Самопал]

Rabbit электро заклёпки в таком варианте бозсмысленны.

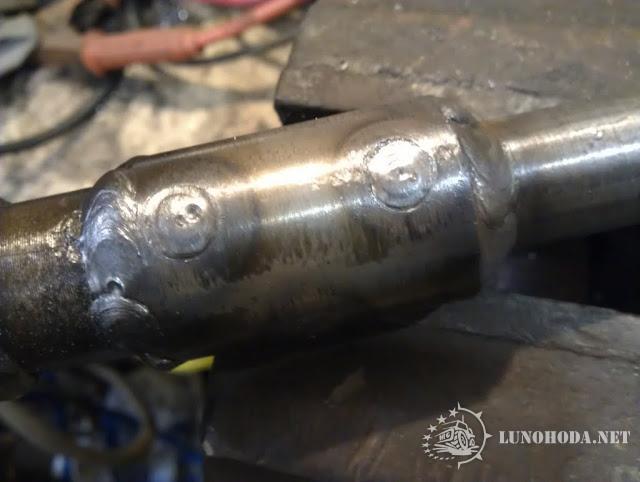

Промвал.

[Rabbit]

Rabbit электро заклёпки в таком варианте бозсмысленны.

Вот это ни как не могу прокомментировать. Не первый вал, который сращиваю таким образом, но первый, куда понатыкал электрозаклёпок. Т.к. очевидно, что если его и свернёт, то за муфтой, сделано это было скорее из желания потренироваться и наличия свободного времени.

[mmcl200]

Rabbit
вы форум совсем не читаете? или считаете Ваш опыт необходимым и достаточным?
вот еще рецепт от сэнсея...
viewtopic.php?t=1670

[Rabbit]

Для меня здесь есть один сенсей. Я с ним сейчас в личке общаюсь.

Что касается данного вала, он будет работать при нагрузках от 2.6 до 4.2 раза меньших, чем привод оки при штатных для него условиях. За сим предлагаю дискуссию свернуть, вал будет именно таким.

С поперечными швами.

[Rabbit]

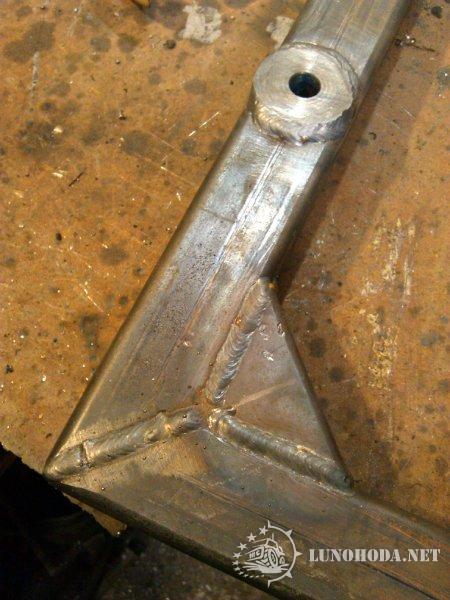

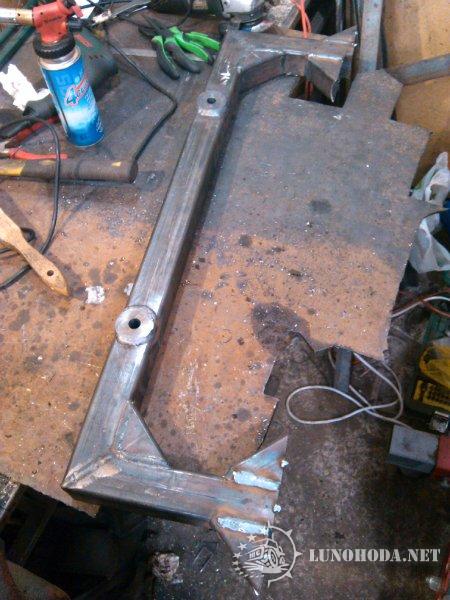

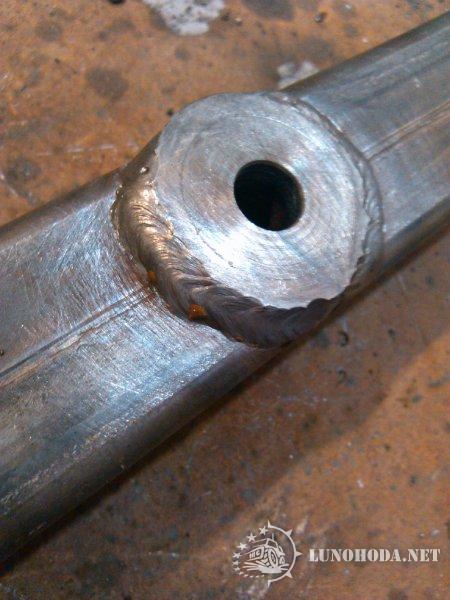

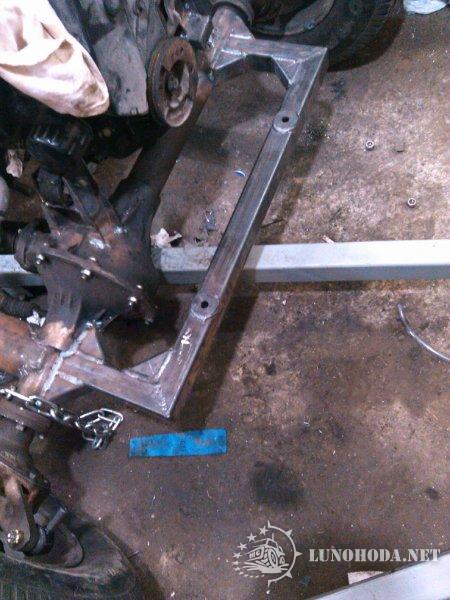

Крепление рейки.
Рейка - ТЛК-100.

[zika]

Хорошая работа, но эти швы лучше не делать - трещина пойдёт именно в этом месте.

[lunatik-1]

Хорошая работа, но эти швы лучше не делать - трещина пойдёт именно в этом месте.

согласно теории + пицот!
но то, что топикстартер тут наварил.... тюленя выдержит.... или трёх

мораль: кто-то должен был оотащить человека от сварки, согласно увиденному (зачистка кругляшков) процесс ему доставлял удовольствие
