Проектирование аналога ЧЕБУРАТОРА /НАДЫМ/

[valera_tsk]

Spirtovich
Андрей.Я поставил сальник в звезду а звезда заходит на ступицу 1мм туда не попадет трава а между звездой и ступицей тонкое резиновое кольцо в пазу там тоже герметично.В варианте АГ мне не нравится что сальник раздавливает и появляется люфт.

[ЗАВГАP]

Нужны две прорези по краям шайбы и направляющие для них в ступице.

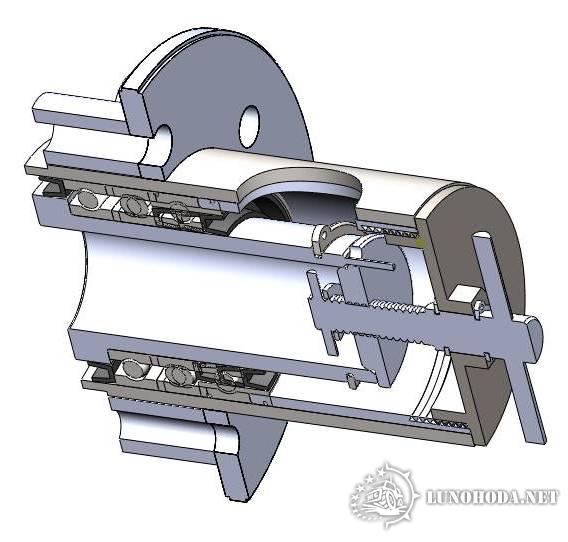

Правильно. На фото есть, но я проглядел. Вот исправил. Ещё добавил отверстие для выхода газов в покрышку.

[ЖЕLEZЯКА]

ЗАВГАP
клапан сидит на ступице и не вращается ,
винт тоже ,
а большая коричневая крышка крутится вместе со ступицей =
нужно уплотнение между винтом и большой крышкой

[valera_tsk]

ЗАВГАP
Сергей ты не так все понял .при вращение ступицы в твоем варианте клапан будет открываться или закрываться самопроизвольно.

[Николай Ус]

ЗАВГАP
Не рисовал бы ты этот клапан туда.Согласись-при переправе пропореш колесо камнем----удобно будет бегать в воде вокруг вездика и краны крутить?Легко же установить в раму краны и управлять ими прям с сиденья---это вес не добавит и от токарного гемора избавишся

[Real]

ЗАВГАP
Не рисовал бы ты этот клапан туда.Согласись-при переправе пропореш колесо камнем----удобно будет бегать в воде вокруг вездика и краны крутить?Легко же установить в раму краны и управлять ими прям с сиденья---это вес не добавит и от токарного гемора избавишся

Согласен полностью.

[Real]

[quote="Spirtovich"]
Сергей, этот ступичный узел придумал гуру А.Г.. А он, как известно, путешествует далеко, поэтому закладывает большой запас по прочности + большие тяжелые колеса и очень отвественный узел.[/quo te]
Ничего не имею против АГ. Просто спросил. Я обхожусь обычно двумя подшипниками. Проблем со ступицами не имею.

[ЗАВГАP]

Не рисовал бы ты этот клапан туда.Согласись-при переправе пропореш колесо камнем----удобно будет бегать в воде вокруг вездика и краны крутить?Легко же установить в раму краны и управлять ими прям с сиденья---это вес не добавит и от токарного гемора избавишся

Согласен. Как реализовать? Может схемку какую-нибудь?

[Николай Ус]

ЗАВГАP
Рисовать и чертить могу ,но пока не в компе. Выхлоп попадает в поперечину на которой ДВС -через общий кран мин.21мм.(по А.Г.).Потом расходится по продольным трубам раммы которые приварены (не сообщаясь)к поперечинам основным рамы.Рядом с этим местом ввариваем короткий отвод диам.50мм.Рядом ,но уже в поперечную трубу-такой же отвод,и монтируем кран меж. ними.Но поперечину до сварки рамы нужно разделить герметичной перегородкой.В итоге управление кранами передних колес прям под ногами.С задними хуже-нужно рычажно -тросовое.Краны пластиковые на 50мм. -для полива (газы там уже максимум теплые будут).Я заготовил резино-дюралевые,которые применяются на трансформаторных подстанциях (управление циркуляцией трансформаторного масла для охлаждения).

[ЗАВГАP]

Рисовать и чертить могу ,но пока не в компе.

Не обязательно на компе. Давай на бумаге, затем либо скан, либо фото на фотоаппарат или мобильник и на форум. А здесь будем разбираться. Тогда я свою модель буду переделывать. Похоже клапан совсем убирать, а трубу глушить заглушкой.

[ЗАВГАP]

Сейчас так.

[Николай Ус]

ЗАВГАP
Да,заглушкой ступицу,но ступицу чуть удлинить.А то утебя канал подкачки сделан прям на наружные обоймы подшипников.Или не изменяя ступицу--врезать переход в заглушку и диск.

[Николай Ус]

Сейчас так.

Вот ты уже и убрал не корректный канал.

[valera_tsk]

ЗАВГАP
Рисовать и чертить могу ,но пока не в компе. Выхлоп попадает в поперечину на которой ДВС -через общий кран мин.21мм.(по А.Г.).Потом расходится по продольным трубам раммы которые приварены (не сообщаясь)к поперечинам основным рамы.Рядом с этим местом ввариваем короткий отвод диам.50мм.Рядом ,но уже в поперечную трубу-такой же отвод,и монтируем кран меж. ними.Но поперечину до сварки рамы нужно разделить герметичной перегородкой.В итоге управление кранами передних колес прям под ногами.С задними хуже-нужно рычажно -тросовое.Краны пластиковые на 50мм. -для полива (газы там уже максимум теплые будут).Я заготовил резино-дюралевые,которые применяются на трансформаторных подстанциях (управление циркуляцией трансформаторного масла для охлаждения).

Получился какойто сантехнический узел .Как менять краны при поломки и стоит ли замарачиватя такой конструкцией.

[valera_tsk]

Николай Ус
Коля ты под какой диск рисуешь ступицу?
