Колесный редуктор из деталей ГП 2108

[bumbarach975]

Вот вариант который работал на малогабаритном тракторе. Собран на ГП 09, Тормозном диске 01-07 и ступице моторолера.
Взято из журнала Моделист-Конструктор.


[url=http://fotki.yandex.ru/users/balu975/view/377210/][img]http://img-fotki.yandex.ru/get/4701/378 ... 4_-1-L.jpg[/img][/url]

[lunatik-1]

bumbarach975 - фотографию требуется вставить через Радикал.

[bumbarach975]

Как и обещал сканы из МК.

[url=http://fotki.yandex.ru/users/balu975/view/377197/][img]http://img-fotki.yandex.ru/get/4403/378 ... 3_-2-L.jpg[/img][/url]


[url=http://fotki.yandex.ru/users/balu975/view/377198/][img]http://img-fotki.yandex.ru/get/5504/378 ... 6_-2-L.jpg[/img][/url]


[url=http://fotki.yandex.ru/users/balu975/view/377199/][img]http://img-fotki.yandex.ru/get/5504/378 ... 2_-2-L.jpg[/img][/url]


[url=http://fotki.yandex.ru/users/balu975/view/377200/][img]http://img-fotki.yandex.ru/get/4402/378 ... 6_-2-L.jpg[/img][/url]


[url=http://fotki.yandex.ru/users/balu975/view/377201/][img]http://img-fotki.yandex.ru/get/58191/37 ... 13b2_L.jpg[/img][/url]


[url=http://fotki.yandex.ru/users/balu975/view/377202/][img]http://img-fotki.yandex.ru/get/4402/378 ... 88a2_L.jpg[/img][/url]


[url=http://fotki.yandex.ru/users/balu975/view/377203/][img]http://img-fotki.yandex.ru/get/5503/378 ... 7_-1-L.jpg[/img][/url]

[lunatik-1]

bumbarach975 - фотографию требуется вставить через Радикал.

повторно

[bumbarach975]

lunatik
Тебе хорошо а у меня сотовый интернет
Больше так делать не буду.

[lunatik-1]

bumbarach975 - должен понять, не прихоти ради, а дела для.

Мне самому давно уже надоело заниматься "модерированием",
но если я перестану следить за контентом и правильностью оформления,
всё захламится....

Вот так

[техношурик]

всем. незнаю было такое или нет, вроде кто-то уже делал. короче,на внутреннюю поверхность колесного диска пневматика привариваем цепь , ну скажем 25,4 получаем как бы шестерню с внутренним зацеплением. На флянец полуоси моста ваз или москвич закрепляем звездочку с ссответ. шагом, диаметр и кол-во зубьев подбираем, исходя из ПЧ и межосевого расстояния. колесо крепиться свободно на подшипниках на довольно небольшой оси, а передача момента идет через "КР с внутренним зацепленим". мне кажеться, довольно просто в иготовлении, и надежно в эксплуатации,врашение не меняется, ПЧ можно подобрать разные. Что думаете?

[lunatik-1]

мне кажеться, довольно просто в иготовлении, и надежно в эксплуатации,врашение не меняется, ПЧ можно подобрать разные. Что думаете?

что передаточное НЕ подобрать Главная пара должна стать 1:1

[lunatik-1]

техношурик - кстати, какое название у этой темы!?

[техношурик]

lunatik
я, конечно, извиняюсь но почему не подбрать? получится КР с шестернями внутреннего зацепления (аналог венного уаза) только открытый , большого размера (диск колеса будет "ведомой шестерней") ПЧ можно подбирать, меняя диаметр(кол-во зубьев) малой(внутренней)звездочки и соответственно межосевое расстояние между ними. Из минусов- открытость,отсутсвие смазки, не сверхточное изготовление. хотя для тихоходных аппаратов может прокатит? Кстати , вспомнил, вроде ваш земляк такое делал-"карманный транспорт", был там "кенгуру" на двух колесах с двигателями внутри колес

[lunatik-1]

но почему не подбрать? получится КР с шестернями внутреннего зацепления

Главная пара должна стать 1:1

ТЕБЕ НУЖНА РЕДУКЦИЯ 12:1 ???? Редукция главной пары требует изменения.

[новичок]

всем. незнаю было такое или нет, вроде кто-то уже делал

обсуждали такой привод

[Asterix]

на внутреннюю поверхность колесного диска пневматика привариваем цепь

Цепь приваривать на съёмное кольцо, которое на несколько болтов прикручивается к диску. Для ремонтопригодности. Заменить такую цепь будет делом нескольких минут, а не часов.
Второй момент - диски должны быть сделаны с достаточной степенью точности. Биение диска плюс-минус пара миллиметров уже критично.

[shum d]

всем. незнаю было такое или нет, вроде кто-то уже делал

обсуждали такой привод

http://lunohoda.net/forum/viewtopic.php?t=1850

[kos]

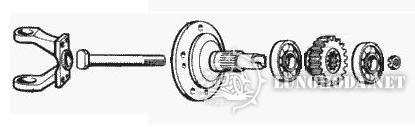

Всем добрый день, назрела мысль сделать колесный редуктор, пока нахожусь в стадии сбора инфо. ПЧ хватит 2.5 Вот думаю ведущий вал и шестерню взять из ЛУАЗа, но брать ведомый вал и ведомую шестерню 22зуба. Перевернуть его, посадить на конические подшипники и стянуть все это родным болтом. Немного токарки, только привернуть фланец кардана от ваза, он по посадочному круглый должен лучше подойти. Вот так:



Остается только подобрать ведомый вал с шестерней. Подскажите от чего можно приспособить и какой тут модуль на шестерне?
