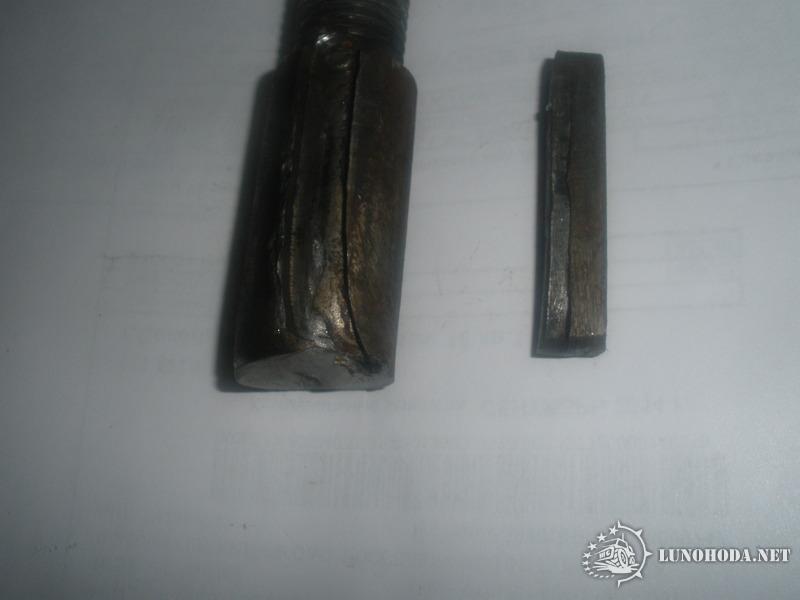

Зря я грешил на шпонку,соединение вполне живуче,сдал вал,хотя и материал непростой.

[didulya]

После продолжительных раздумий решил ставить штатные барабанные тормоза на каждую ось,так как путь этот самый экономичный и не требует больших изменений конструкции.Но в этом случае есть сомнения по сохранению тормозов на приводе,да и самого привода в том виде какой он есть.Исходя из случившегося ,напрашивается дополнительная опора со стороны ведущих звездочек.Прямой вал?Блок звездочек на двух опорах и кардан от редуктора?Второе вроде предпочтительнее,но сложнее.
Прошу высказаться или что то другое возможно.

[Серёга П]

После продолжительных раздумий решил ставить штатные барабанные тормоза на каждую ось

У АГ ДИФ был сначала с тормозами на ступицах

На низких скоростях не хватает усилия тормозов, хотя давление в системе достигает 200 кг/см. В результате разворот на месте не всегда получается. Сейчас работаю над этим.

Хотел попробовать самую простую версию. Буду переделывать и ставить на валах у Дифференциала

[Arbuzzz]

didulya
Ух ты!!!! Айда под божью коровку раскрасим???:)
Только я не очень понял про фрикционы.... Фото?

[новичок]

.... Фото?

в начале темы есть

[Arbuzzz]

новичок
а где ж там фрикционы?

[didulya]

Arbuzzz
Вообще то тему я предлагал назвать "...на ременных фрикционах.." ,но вышло так,как есть.

[новичок]

Arbuzzz
ремни

[Arbuzzz]

didulya
новичок
Ну это не совсем фрикционы))))
Я хотел поначалу фрикционы - для бортового поворота все ж лучше, чем ремни - но никак они не лезли - с ними ширина получалась больше длинны

[didulya]

Arbuzzz
Они выполняют роль сцепления?На ДТ 75 фрикционами называют тормозной механизм,суть которого в разобщении передачи момента.Понятие "фрикционы" широкое.

[новичок]

Arbuzzz
Фрикцио́нная му́фта (устар. — фрикцио́н) — устройство передачи вращательного движения посредством силы трения скольжения. а как это реализовано это др. вопрос

[Arbuzzz]

didulya
новичок
Ну ладно, убедили. Согласен. Пусть будут ременные фрикционы.

[новичок]

Пусть будут ременные фрикционы.

так они уже есть

[Самоделкин ПТЗ]

Еще раз посмотрел фотки по трансмиссии, одни консоли. Некоторые в самом слабом исполнение. Мое мнение: изделия автоваза не могут обеспечить должную надежность вездехода.
Потому я думаю что надо удалить 08 ступицы совсем.
К редукторам приделать короткие муфты со шлицами, можно взять с кардана уаза, но лучше использовать пару от тормозов зила.
детали 4 и 27



Обе детали хорошо варятся и точатся, сечение подходящие. На вале есть центровые отверстия, что очень полезно токарю.
На вал 27 приварить фланец под тормозной диск , кулачек срезать, напресовать втулку с посадками под звезды и подшипник.
Шлицы там не очень точные, неровность монтажа позволяют.
