Проектирование аналога ЧЕБУРАТОРА /НАДЫМ/

[lunatik-1]

Кстати, давай приварим ТД, как у А.Г.

Ой ой ой

[valera_tsk]

ЗАВГАP
У АГ есть приваренные а есть на болтах .Кстати как на последнем рисунке .так точно делать нельзя .Приварив шайбу к валу на прямую 100 процентов поведет вал . И приварив тд его будет бить восьмеркой соответственно и диф тоже. Значит на валу оставляем коемку к которой будем привариваться с одной стораны с левой. затем правую сторону этой шайбы протачиваем относительно вала .Прикручиваем тд все встает в центра. Вал из 65 -70 если после шлицов занизить деаметр до 56 мм бортик остается 4.5мм при диаметре 65 и 7мм при 70мм.

[ЗАВГАP]

Значит на валу оставляем коемку к которой будем привариваться с одной стораны с левой. затем правую сторону этой шайбы протачиваем относительно вала

Вторую сторону не варим? Проточить можно и после сварки.

[Белый Дом]

Ёпт!
Подшипник в ТД!?!

Это было у АГ???

[valera_tsk]

ЗАВГАP
сделай выборку под наружный размер подшипника как под сальник на корпусе дифа только внутреннюю .Появится расстояние меж подшипником и тд туда и влезут шляпки болтов .гайки с внутренней стороны тд.

[valera_tsk]

Белый Дом
Смотри фотку завгара на 31 странице.

[assistent]

Белый Дом
Смотри фотку завгара на 31 странице.

Блин вам советы дельные даешь, вы лепите хрень! Вопрос на засыпку - как поведет себя сальник и подшипник в раскалившемся докрасна диске?? Лепите сами. Я пас.

[ЗАВГАP]

Блин вам советы дельные даешь, вы лепите хрень! Вопрос на засыпку - как поведет себя сальник и подшипник в раскалившемся докрасна диске?? Лепите сами. Я пас.

Капец!!! Теряем друзей. А жаль. Советы действительно дельные даёшь. А мне-то как быть? Разных фоток куча, инфа всякая, начинаешь объединять: то так не эдак, то эдак не так.
Сейчас разберём вариант А.Г. затем рассмотрим подробно твой вариант. Мне не сложно. Комп терпит. Так что победа за нами по любому!

[valera_tsk]

Белый Дом
Смотри фотку завгара на 31 странице.

Блин вам советы дельные даешь, вы лепите хрень! Вопрос на засыпку - как поведет себя сальник и подшипник в раскалившемся докрасна диске?? Лепите сами. Я пас.

А как чувствует себя любая ступица с прикрученной к ней тд.?

[ЗАВГАP]

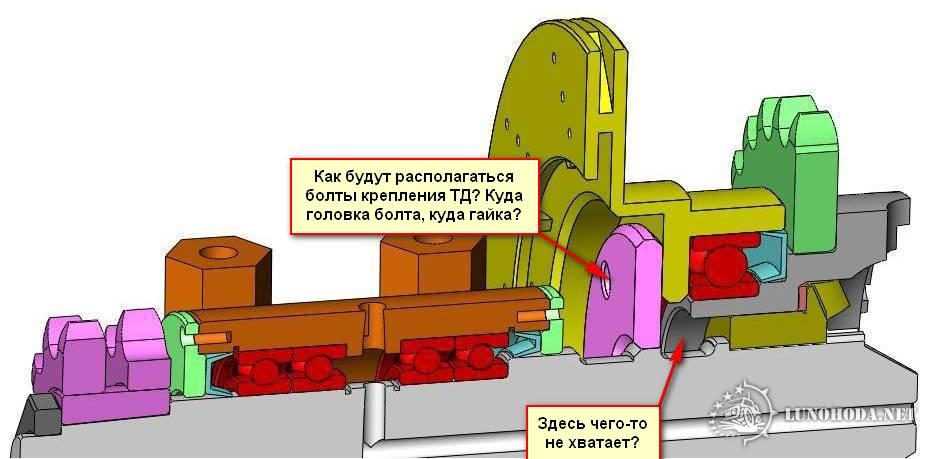

сделай выборку под наружный размер подшипника как под сальник на корпусе дифа только внутреннюю .Появится расстояние меж подшипником и тд туда и влезут шляпки болтов .гайки с внутренней стороны тд.

Так?

[valera_tsk]

ЗАВГАP

Синем. обрежь .Подшипник толщина на 16 и все встанет на место.

[valera_tsk]

В этом варианте который мы сейчас рисуем расстояние минимальное.
В конструкции assistent в 2а раза больше при большой нагрузке на цепь ,
может загибать раму , что и происходила у АГ пока не усилил раму ,а у него рычаг больше не известно как конструкция assistent себя поведет.

[ЗАВГАP]

Синем. обрежь .Подшипник толщина на 16 и все встанет на место.

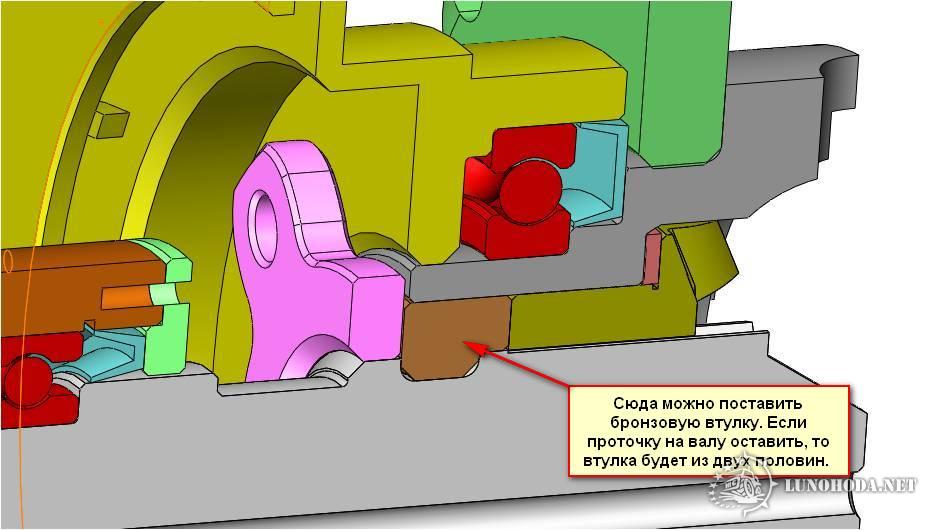

Обрезал. Но все равно 20 мм. Предлагаю вставить втулку.

[valera_tsk]

ЗАВГАP

Попробуй так .В этом случае подшипник можно поставить широкий 22 или 24.

[assistent]

Белый Дом
Смотри фотку завгара на 31 странице.

Блин вам советы дельные даешь, вы лепите хрень! Вопрос на засыпку - как поведет себя сальник и подшипник в раскалившемся докрасна диске?? Лепите сами. Я пас.

А как чувствует себя любая ступица с прикрученной к ней тд.?

Замечательно охлаждается набегающим воздухом которого в трюме вездехода не наблюдается
