Проектирование аналога ЧЕБУРАТОРА /НАДЫМ/

ЗАВГАP · Сообщение **ЗАВГАP** » 29 май 2014, 14:08

assistent писал(а):Посмотрю, там производство , меньше 6 метров не продают.

т.е покупал заготовку, а точил сам?

lunatik-1 · Сообщение **lunatik-1** » 29 май 2014, 14:09

assistent писал(а):Извеняюсь что ввел в заблуждение, очепятка вышла, используем на валы 30 хгса . Хрен купишь)) Пришлось из челябинска у производителя покупать.

Между прочим, это был прекрасный тест (как стресс тест у банков) на понимание понимание предмета обсуждения

Я иногда сам так делаю, уточняя например сколько Вольт и Герц в батарейке или подобное, не допустимое для человека владеющего предметом.

ЗАВГАP · Сообщение **ЗАВГАP** » 29 май 2014, 14:31

Белый Дом писал(а):А сальники, разве правильно на модели стоят???

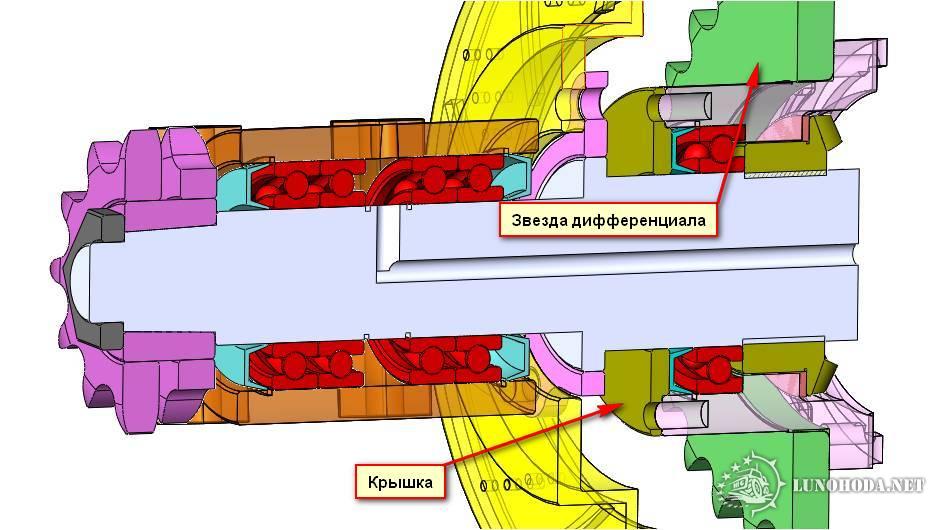

Сальники развернул. Хочу обсудить два вопроса:
1 Нужна ли крышка?

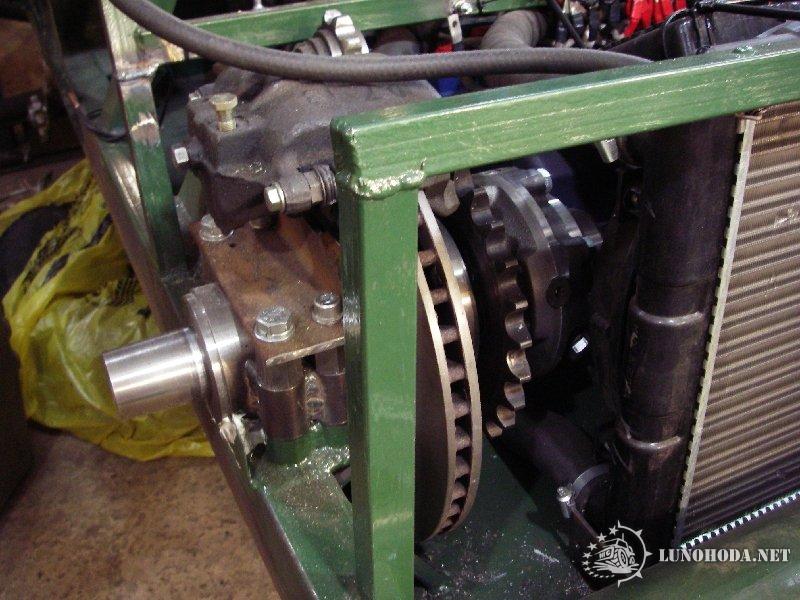

2 Как крепить звезду? Видел вариант с креплением на болты корпуса МОДа. Ещё есть варианты?

assistent · Сообщение **assistent** » 29 май 2014, 14:49

ЗАВГАP писал(а):
assistent писал(а):Посмотрю, там производство , меньше 6 метров не продают.
т.е покупал заготовку, а точил сам?

Имеется необходимый парк станков для большинства работ по металлу.

assistent · Сообщение **assistent** » 29 май 2014, 16:39

lunatik писал(а):
ЗАВГАP писал(а):
assistent писал(а):Пришлось из челябинска у производителя покупать.
В Челябинске покупал у кого? Контакты есть?
И зачем хромансиль на вал???
Ну смысл какой? Переплачивать за болванку и пускать в стружку качественный прокат?

Промышленность использует для такого типа ответственных валов сталь типа 40Х с термообработкой и шлифовкой.

Да одинаково они стоят, разница не существенна при наших обьемах.

ЗАВГАP · Сообщение **ЗАВГАP** » 29 май 2014, 18:07

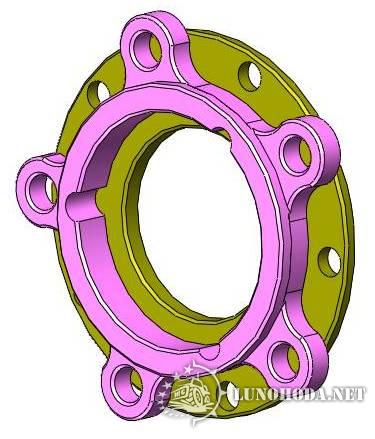

Обнаружил ещё один плюс "ромашки". Возможность более компактного расположения деталей.

Длина короткого вала получилась 320 мм. Не знаю хорошо это или плохо, но возможно.

ЗАВГАP · Сообщение **ЗАВГАP** » 29 май 2014, 18:26

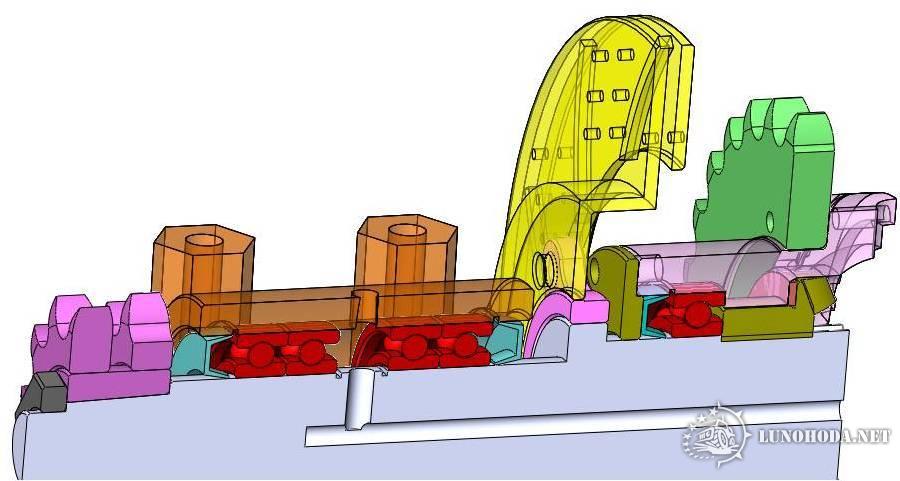

Теперь выглядит так:

valera_tsk · Сообщение **valera_tsk** » 29 май 2014, 19:52

ЗАВГАP
А теперь супорт па диф ставить будешь ?

ЗАВГАP · Сообщение **ЗАВГАP** » 29 май 2014, 20:07

valera_tsk писал(а):А теперь супорт па диф ставить будешь ?

А здесь не так что ли?

valera_tsk · Сообщение **valera_tsk** » 29 май 2014, 20:12

тд перевернут и заходит на буксу

drogs · Сообщение **drogs** » 29 май 2014, 23:36

ЗАВГАP писал(а):Кромке того, ТД всё-таки расходная запчасть и рано или поздно его надо менять.

если болты то серьезные с прочность не меньше 10.9, а так можно заклепки, только очень трудоемко.

lunatik-1 · Сообщение **lunatik-1** » 29 май 2014, 23:49

Чисто к слову.

Теперь понятно чего стоят знания Гарагашьяна?
Уже 30 страниц, а ОДИН узел ещё не готов.

И таких узлов тут еще десятки наберутся !

Stepech · Сообщение **Stepech** » 30 май 2014, 03:00

lunatik писал(а):Теперь понятно чего стоят знания Гарагашьяна?

Поддержу

Тот еще ребус

valera_tsk · Сообщение **valera_tsk** » 30 май 2014, 06:31

lunatik
Я в начале описывал полностью эту конструкцию. Но каждый вносит свою лепту ,поэтому и 30 страниц Каму то не нравится марка стали , каму то сварка поэтому вся машина будет скомпонована на 1070 ой странице .И не факт что она будет оригинальной, судя по конструкции с дифом.

drogs · Сообщение **drogs** » 30 май 2014, 08:07

drogs писал(а):
ЗАВГАP писал(а):Кромке того, ТД всё-таки расходная запчасть и рано или поздно его надо менять.
если болты то серьезные с прочность не меньше 10.9, а так можно заклепки, только очень трудоемко.

да и тормозной диск на дифе наверное не такая уж и расходная запчасть. Возможно даже пробегает весь ресурс, ведь скорости небольшие.
