Проектирование аналога ЧЕБУРАТОРА /НАДЫМ/

ЗАВГАP · Сообщение **ЗАВГАP** » 28 май 2014, 12:29

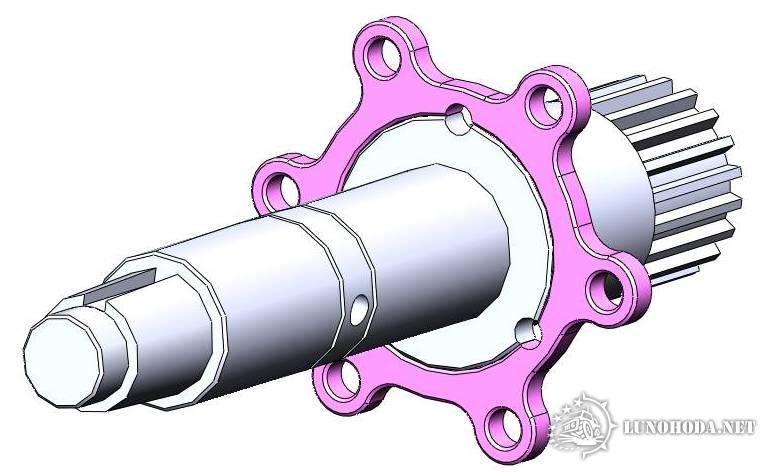

...или так...

lunatik-1 · Сообщение **lunatik-1** » 28 май 2014, 12:58

ЗАВГАP писал(а):Для снижения веса можно сделать фрезерованные отверстия. Или заготовку вырезать лазером.

Да

Эти 72 грамма сильно изменят общую массу конструкции

Товарищи, настаиваю оставаться в рамках реального ЖЕЛЕЗА и ТЕХНИКИ, без фанатизма !!!

ЗАВГАP · Сообщение **ЗАВГАP** » 28 май 2014, 13:21

Белый Дом писал(а):И за одно с флянцем под ТД точить!

Диаметр болванки из которой точить чтобы получилось заодно с фланцем?

assistent · Сообщение **assistent** » 28 май 2014, 13:25

ЗАВГАP писал(а):
Белый Дом писал(а):И за одно с флянцем под ТД точить!
Диаметр болванки из которой точить чтобы получилось заодно с фланцем?

Фланец привариваем, потом обтачиваем.

lunatik-1 · Сообщение **lunatik-1** » 28 май 2014, 13:29

assistent писал(а):
ЗАВГАP писал(а):
Белый Дом писал(а):И за одно с флянцем под ТД точить!
Диаметр болванки из которой точить чтобы получилось заодно с фланцем?
Фланец привариваем, потом обтачиваем.

Вот у меня есть 40Х в доступности, варить её не следует.
Какой материал мы будем варить?

Белый Дом

ЗАВГАP писал(а):
Белый Дом писал(а):И за одно с флянцем под ТД точить!
Диаметр болванки из которой точить чтобы получилось заодно с фланцем?

100

Белый Дом

lunatik писал(а):
assistent писал(а):
ЗАВГАP писал(а):
Диаметр болванки из которой точить чтобы получилось заодно с фланцем?
Фланец привариваем, потом обтачиваем.
Вот у меня есть 40Х в доступности, варить её не следует.
Какой материал мы будем варить?

15Г20Г (Сталь 20Г, Стали: 20, З0Г) - Хорошосвариваемая

Всё что крепче - уже либо ограниченно свариваемые, либо трудносвариваемые, либо - вообще нет!

lunatik-1 · Сообщение **lunatik-1** » 28 май 2014, 13:45

Белый Дом

Шлицы на вал из стали 20 делать ??????

ЗАВГАP · Сообщение **ЗАВГАP** » 28 май 2014, 14:19

lunatik писал(а):Эти 72 грамма сильно изменят общую массу конструкции

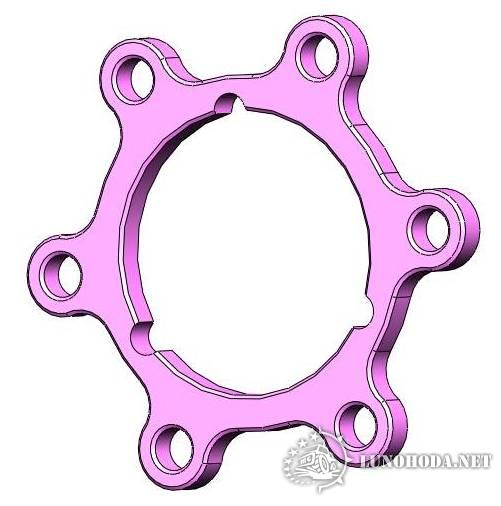

Разница в весе между фланцем круглой формы и этой ромашкой.
Круглый фланец - 1,1 кг. Ромашка - 0,370 кг. Итого минус 740 гр. На вездеходе их два т.е. минус 1,5 кг. Для плавающих вездеходов это актуально.

lunatik-1 · Сообщение **lunatik-1** » 28 май 2014, 14:27

ЗАВГАP писал(а):
lunatik писал(а):Эти 72 грамма сильно изменят общую массу конструкции
Разница в весе между фланцем круглой формы и этой ромашкой.
Круглый фланец - 1,1 кг. Ромашка - 0,370 кг. Итого минус 740 гр. На вездеходе их два т.е. минус 1,5 кг. Для плавающих вездеходов это актуально.

Перечисляю:

- полтора килограмма не актуально для машины в 1.200 кг
- грязи налипает больше
- бутылок воды и печенек больше по массе
- извратов с изготовлением твоего перехоника под несуществующий тормозной диск несопоставимо больше чем пользы (это моё мнение)
- подобный переходник можно агрегатировать только на диск без выноса посадочного
- уточняйте ТормознойДиск пожалуйста .....

ЗАВГАP · Сообщение **ЗАВГАP** » 28 май 2014, 14:43

lunatik писал(а):уточняйте ТормознойДиск пожалуйста

Диск УАЗ на предыдущей странице фото. Диаметр 290.

lunatik-1 · Сообщение **lunatik-1** » 28 май 2014, 14:45

ЗАВГАP писал(а):
lunatik писал(а):уточняйте ТормознойДиск пожалуйста
Диск УАЗ на предыдущей странице фото. Диаметр 290.

Скомпануешь в поперечнике?

assistent · Сообщение **assistent** » 28 май 2014, 15:00

lunatik писал(а):
assistent писал(а):
ЗАВГАP писал(а):
Диаметр болванки из которой точить чтобы получилось заодно с фланцем?
Фланец привариваем, потом обтачиваем.
Вот у меня есть 40Х в доступности, варить её не следует.
Какой материал мы будем варить?

45 хгса и сваривается без ограничений, крепкая без закалки, можно закалить но не принципиально.

lunatik-1 · Сообщение **lunatik-1** » 28 май 2014, 15:05

assistent писал(а): 45 хгса и сваривается без ограничений, крепкая без закалки, можно закалить но не принципиально.

45ый хромансиль вменяемо варится???????????????????
Это информация может быть подтверждена внушающим доверия источником/источниками ?
В каких узлах промышленности применяется?

doka · Сообщение **doka** » 28 май 2014, 15:08

lunatik писал(а):45ый хромансиль вменяемо варится ????????

Что тоже с трудом вериться ,ну если только с прогревом
