Бортовые фрикционы с пневматическим управлением.

buyan1969 · Сообщение **buyan1969** » 31 дек 2014, 14:24

shum d
Ну работаешь-то ты по любому от рессивера.И для маневров скорее всего не понадобиться выпускать весь воздух-только чтобы добиться проскальзывания. Да и невилика там полость-я заглядывал через патрубок(он там около 3/4 ")Ну на глаз в пределах сантиметра-объёма рессивера хватит наполнить её многократно.

Riper69 · Сообщение **Riper69** » 31 дек 2014, 14:30

buyan1969 писал(а):новичок
Да,где-то ты прав.Но я для себя просчитал что изготовить многодисковую для меня проще и дешевле чем закупить готовую шинно-пневматическую.Я смотрел в доступных мне источниках,так там сумма была в районе 27 тыс. Правда я не уточнял за муфту в сборе эта цкна или только за баллон с накладками.
Поправка:только что глянул накладные(к нам вчера вечером привезли из г.Березники),муфта 500х125 в сборе с накладками(т.е. баллон и накладки )стоит 8 305 руб.Ну муфта 300х100 будет процентов на 40 дешевле.Скорее всего есть смысл с ними связываться.

На днях знакомого встретил, который по КРС в теме, так он мне тоже на ШПМ 300х100 сходу до 5 тыр озвучил. Выходит, что где-то так и есть.

shum d писал(а):Полость под воздух там похоже не маленькая, в условиях активного маневрирования может понадобиться не хилый компрессор.

можно зиловский попробовать. в принципе если мне память не изменяет то не так уж часто активно маневрируешь. а если там резина маслостойкая то можно и гидро привод попробовать но это уже др. серия

buyan1969 · Сообщение **buyan1969** » 31 дек 2014, 14:35

Остаётся только пробить канал поставок

У того же знакомого можешь спросить и про дисковую-они тоже применяются на тех же машинах.

buyan1969 · Сообщение **buyan1969** » 31 дек 2014, 14:38

новичок
Да и газономского или МТЗ-шного хватит на наши нужды.А какая производительность у автомобильного компрессора кондиционера?

shum d · Сообщение **shum d** » 31 дек 2014, 15:29

новичок писал(а):
shum d писал(а):Полость под воздух там похоже не маленькая, в условиях активного маневрирования может понадобиться не хилый компрессор.
можно зиловский попробовать. в принципе если мне память не изменяет то не так уж часто активно маневрируешь. а если там резина маслостойкая то можно и гидро привод попробовать но это уже др. серия

У меня итальянский компрессор у которого голова сдохла, заменили нашей, в инструкции было написано что детали совместимы с компрессором ЗИЛа, как бы гусянка в подвижную компрессорную станцию не превратилась.

shum d · Сообщение **shum d** » 31 дек 2014, 15:33

buyan1969 писал(а):новичок
Да и газономского или МТЗ-шного хватит на наши нужды.А какая производительность у автомобильного компрессора кондиционера?

Про гозоновский не знаю а про МТЗ слышал что гумно редкое, тракторист меня мучал как его заменить на что то другое.

buyan1969 · Сообщение **buyan1969** » 31 дек 2014, 17:22

shum d писал(а):
новичок писал(а):
shum d писал(а):

У меня итальянский компрессор у которого голова сдохла, заменили нашей, в инструкции было написано что детали совместимы с компрессором ЗИЛа, как бы гусянка в подвижную компрессорную станцию не превратилась.

Ну и хорошо же! Зайди в магазин инструментов и погляди сколько пневмоинструмента стало доступно.Я уже говорил что думаю на основе пневмогайковёрта ледобур "замутить" для зимней рыбалки.Надо ещё привод дворников с ЗИЛ-157 найти.

Геннадий Хаинов

новичок писал(а):мне больше этот узел нравится. если во внутрь вставить еще одну муфту сделав ее как тормоз борта

Мне кажется, все недооценивают потребный крутящий момент на привод гусеницы.
Я смотрю на этот узел, оцениваю площадь трения, и сравниваю с площадью пачки фрикционных дисков...
Я, кажется, уже писал, что тяга на одной (!!!) гусенице должна быть равна полной массе машины.
Это цифры не с потолка. Пока мы не довели до этой величины момент, фрикцион буксовал. А режим буксования - это быстрая, почти мгновенная, смерть узла.

Самоделкин ПТЗ

Геннадий Хаинов
Можно в цифрах.

То есть при весе машины в 1000кг тяга на одной гусе тоже будет 1000 кг или 10 кН . Тогда при звезде на основе диска жигулей на 13 " , т.е. гдето радиус приложения силы будет 180 мм или 0.18 м получается что момент на валу привода будет 1800 Нм. Не кислый такой моментик.

Я правильно раскинул?

Геннадий Хаинов

В цифрах - пожалуйста.
Мы довели тягу на гусенице почти до 2 тонн. При радиусе звезды 200 мм. это 4000 N/m крутящего момента.

Так что Вы правильно прикинули.

Самоделкин ПТЗ

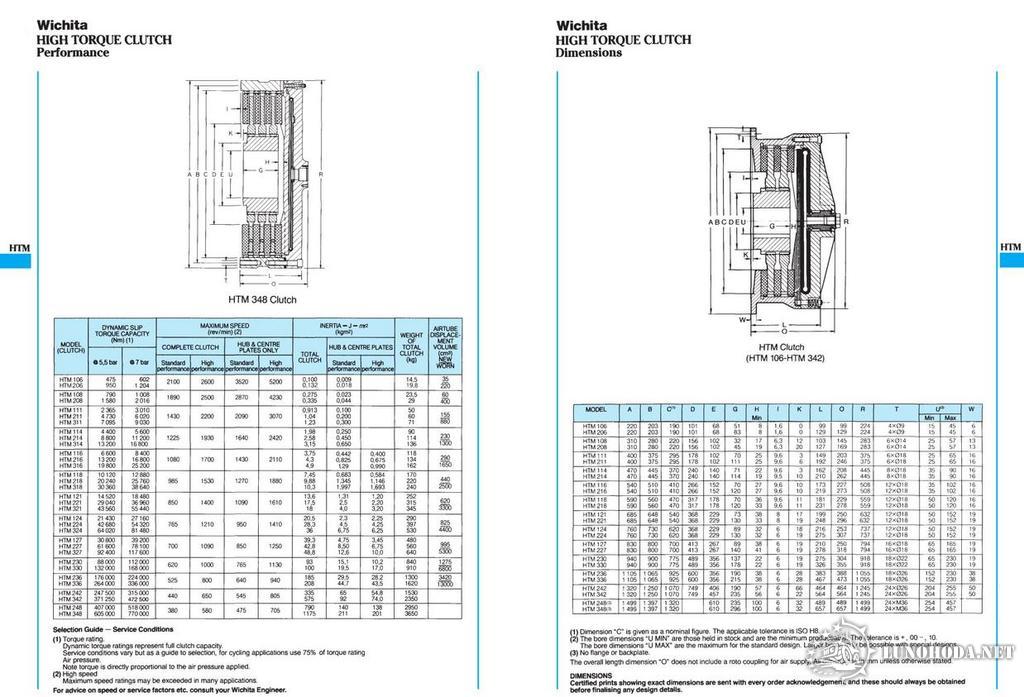

Смотрим сюда. правая картинка.

И получаем для 3х дисков ведомых и 2х ведущих диаметр дисков будет на 1800нм - 300 мм
для 4000нм- 370 мм . Добавим сюда еще барабан, звезду до не как не влезаем в 13 диск.
В общем то получается приличного размера агрегат.

Геннадий Хаинов

Самоделкин ПТЗ
Так все грустно получается потому, что собирать узлы вездехода из промышленных деталей - это тупиковый путь. Вездеход должен быть легким, и в нем металлоемкие решения непригодны.

Посмотрите на конструкцию, допустим, механизма поворота ГАЗ-71. У советских конструкторов есть, чему поучиться.

buyan1969 · Сообщение **buyan1969** » 02 янв 2015, 02:17

Геннадий Хаинов писал(а):В цифрах - пожалуйста.
Мы довели тягу на гусенице почти до 2 тонн. При радиусе звезды 200 мм. это 4000 N/m крутящего момента.

Так что Вы правильно прикинули.

А с ТТХ вездехода согласовывать эти цифры не требуется??

Если увязать эти цифры с данными Вашего вездехода (Мкр двигателя,полная масса,и даже максимальная скорость),то появляется не то что надежда,а просто уверенность что дисковая муфта вполне жизнеспособна на лёгком вездеходе.

Геннадий Хаинов писал(а):Я смотрю на этот узел, оцениваю площадь трения, и сравниваю с площадью пачки фрикционных дисков...

а можно как вы сами выразились перевести это

Геннадий Хаинов писал(а):В цифрах - пожалуйста.
