Самодельный Бортовой Редуктор /цепной/

[Крафтов]

Крафтов на какие колеса ориентируешься? У нас передаток 3,7*3,9 без учета кпп, и колеса метр и 4 см, и скорость 70 км/ч на чуть выше средних оборотах на 5-й. Откуда 35 кмч взялось?

Ну дык, добавь бортовые 1.94 (или 2.1) и получишь 35км. ч.. а если Шаина , итого меньше, ну это грубо, без дополнительных условий. Ну по колхозному к примеру прикинем на Соломономобиле - у восьмёрки максималка 160 км.ч., делим на РПМ нивы (ну округлим до 4), получаем 40 км.ч., колёса больше в два раза, вот вам и максималка 80км.ч.

[Крафтов]

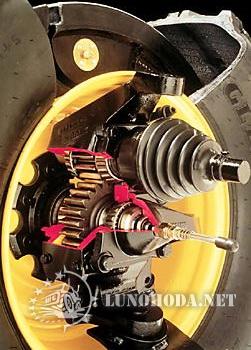

Решил напомнить про аналоги и так Н-1, у меня будет аналогичная компоновка, так же конические роликовые, с регулировкой затяжкой., так же возможна подкачка через ось ступицы. Не знаю, получил ли Владимир Дмитриевич мои зарисовки, для выноса триДэ модели на суд зрителей.

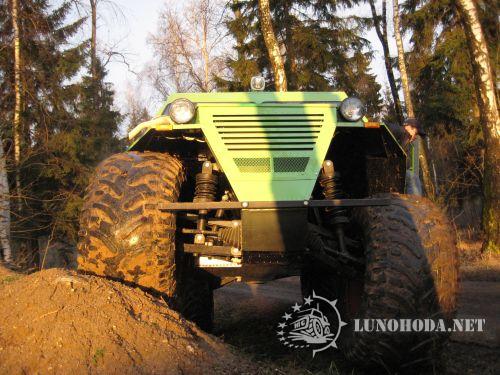

А это вам не напоминает что то ? не колёсный ли планетарный редуктор Zета ?


А вот бортовой автогрейдера, тут мне понравилась больше компановка чем на УАЗе, возможно так пошли на Атланте, хотя нет, на УАЗе ведомая шестерня маленькая, что бы подшипники с двух сторон поставить.
http://www.prof-ivanovo.ru/production/hydro/privodi/ а что тут скажем ?

[Владимир Дмитриевич]

Решил напомнить про аналоги и так Н-1

Добрый день ОЮВ.
Подскажите - Н1 - это полноприводной "Хундай Старекс"?
Какое у него передаточное? Если можно - всё что знаете о нём...

[solomon]

http://www.konsulavto.ru/acat/model231/group104.html

бортовые от ЛТЗ не глядел, Крафтов?


вот Лопасня новая тоже на тракторных редукторах


http://vezdehody.ru/

[Крафтов]

Решил напомнить про аналоги и так Н-1

Добрый день ОЮВ.
Подскажите - Н1 - это полноприводной "Хундай Старекс"?
Какое у него передаточное? Если можно - всё что знаете о нём...

Хамер первый ! был бы хундаёс какой, от него готовый брать и баста. У корейцев благо цены на запчасти реальные , а у Хамера однако диск не на 16 , ценник не знаю, но то что где брать ,не знаю ещё больше.

[Крафтов]

Ну вот Соломон, наконец то дельное указал, интересно, какие габариты и вес.

[solomon]

Ну вот Соломон, наконец то дельное указал, интересно, какие габариты и вес.

пжалста

конечная передача
Т40А-2306030Масса, кг 34,763

http://www.ltz.ru/item-14.html



пс

кроме большого веса, там и передаток маленький
4.006 Т40АН-2306034 шестерня ведомая z=39 1258.00
4.000 Т40А-2306034 шестерня ведомая z=38 1258.00
4.000 Т40А-2306034-Г шестерня ведомая z=31 1258.00
11.500 Т40А-2306040 корпус конечной передачи правый со шпильками 2650.00
11.500 Т40А-2306050 корпус конечной передачи левый со шпильками 2650.00
7.500 Т40А-2306060-Б1 ось колеса со щитком 1200.00
1.047 Т40А-2306124 шестерня ведущая z=15 667.00
1.047 Т40АН-2306124 шестерня ведущая z=14 667.00
1.000 Т40А-2306124-Г шестерня ведущая z=12 667.00

39/15=2,6-или можно комбинировать шестерни, я не разу такие вещи не разбирал, если 39/12, то уже совсем другое дело-3,25. Осталось вылить корпус из силумина.

[rbt06]

39/15=2,6-или можно комбинировать шестерни, я не разу такие вещи не разбирал, если 39/12, то уже совсем другое дело-3,25. Осталось вылить корпус из силумина.

Реально!

[Крафтов]

Можно сказать, ярый хаитель колёсных редукторов Соломон, подсказал самого реального донора, покрайней мере точить шестерни самое дорогое (а тут смотрю цены прямо реальные), да и подобрать из коробок и подобного сложно, что бы и передаточные нужные были, ширина совпадала и шлицевая была.
Если бы уважаемый Соломон мог бы габариты и фото шестерён предоставить, я бы накидал под нивкин привод и ступицу, а у кого привод и диски самопальные с трансмиссионным тормозом, можно все потроха использовать, а корпус к примеру как я и Стаканыч предлогали в начале темы, силумин боюсь не выдюжит.

[motoRex]

Тута корпус чуневый,от того и тяжолый!!
можно жалезяный,всё полегче и проще будет.
Фланцевые части можно облегчить мин. в два раза.
А жалезяка знатная.только что слишком уж очень ..... много её!!

[lunatik-1]

Если корпус изготовить из листа на лазере, вес в полтора-два раза снизится должен по идеи.

Донор отличный, только я пока не понял, с шестернями можно играться по передаточному числу или нет ?

[Крафтов]

Уважаемый Соломон, а габаритные размеры можно ? посмотреть, войдёт в диск на 15-16 или нет.

[Владимир Дмитриевич]

4.006 Т40АН-2306034 шестерня ведомая z=39 1258.00
4.000 Т40А-2306034 шестерня ведомая z=38 1258.00
4.000 Т40А-2306034-Г шестерня ведомая z=31 1258.00
11.500 Т40А-2306040 корпус конечной передачи правый со шпильками 2650.00
11.500 Т40А-2306050 корпус конечной передачи левый со шпильками 2650.00
7.500 Т40А-2306060-Б1 ось колеса со щитком 1200.00
1.047 Т40А-2306124 шестерня ведущая z=15 667.00
1.047 Т40АН-2306124 шестерня ведущая z=14 667.00
1.000 Т40А-2306124-Г шестерня ведущая z=12 667.00

39/15=2,6-или можно комбинировать шестерни, я не разу такие вещи не разбирал, если 39/12, то уже совсем другое дело-3,25. Осталось вылить корпус из силумина.

Насколько я разбираюсь в системе каталожных номеров, то этот список нужно переписать так:
Т40А-2306034 шестерня ведомая z=38
Т40А-2306124 шестерня ведущая z=15 38/15=2.53

Т40А-2306034-Г шестерня ведомая z=31
Т40А-2306124-Г шестерня ведущая z=12 31/12=2.58

Т40АН-2306034 шестерня ведомая z=39
Т40АН-2306124 шестерня ведущая z=14 39/14=2.78

Если в каталоге корпус указан ОДНОЙ позицией, то вывод один:
Т40А-2306034; Т40А-2306034-Г; Т40АН-2306034 -
Шестерни разные, комплекты - фиксированные...

[solomon]

Можно сказать, ярый хаитель колёсных редукторов Соломон, подсказал самого реального донора, покрайней мере точить шестерни самое дорогое (а тут смотрю цены прямо реальные), да и подобрать из коробок и подобного сложно, что бы и передаточные нужные были, ширина совпадала и шлицевая была.
Если бы уважаемый Соломон мог бы габариты и фото шестерён предоставить, я бы накидал под нивкин привод и ступицу, а у кого привод и диски самопальные с трансмиссионным тормозом, можно все потроха использовать, а корпус к примеру как я и Стаканыч предлогали в начале темы, силумин боюсь не выдюжит.

Ну вот, уже в хаители записали. Мне не понятно , зачем Примусу бортовые, поэтому и высказывал опасения по этому поводу. А то получается, как по Булгакову, когда Иван Васильич вскричал-"Какая такая собака!"

ПС Кстати, после долгих размышлений, я понял-таки смысл этого вскрика- фамилия Марфы Васильевной Собакина.
http://yandex.ru/yandsearch?text=%D1%81 ... par4=%2Fs2

[shum d]

Если корпус изготовить из листа на лазере, вес в полтора-два раза снизится должен по идеи.

Можно и на фрезерном вылечить от излишнего веса.
