А, потроха выворачивал когда уже проволока выдрана была? Или с ней нормально вывернутся?

[uvat]

uvat
А, потроха выворачивал когда уже проволока выдрана была? Или с ней нормально вывернутся?

Выворачивал без проволоки.
Если с проволокой, то надо мощную лебёдку и консультацию Николай Васильевича.

[Белый Дом]

uvat
Плохо... Я-то думал удасться так изловчиться... Ну да ладно, щас пока есть дела поважнее.

Сегодня сварочный с болгаркой уехали в очередную коммандировку... Пришлось немного отвлечься - прибрался немного в гараже.
"Поженил" полурамы!



Вид на заднюю полураму:
- в корпусе трешетки посадочное под стакан;
- в стакан запрессованы два подшипника (20х52) с распорной втулкой;
- вторичный вал 412-го проточен под размер данных подшипников;
- на внутренний конец вторичного вала на прессована шлицевая от УАЗовской полуоси;
- из трещетки сделана соединительная муфта;
- подшипники раскрыты с одной стороны (между распорной втулкой);
- установлена тавотница, над распорной втулкой, для подмасливания подшипников.
Чертеж весил в теме про узлы перелома.



Вид на переднюю полураму:
тут все просто...
- грибовидный стакан с посадочным под один подшипник (размеры не помню, больше чем в заднем стакане);
- стакан вварен в плиту из 10-ки;
- в наружном конце стакана посадочное под приёмную часть шара поворотного кулака;
- на шлицевую часть УАЗовской полуоси выточена втулка, так как подходящего по размеру подшипника не нашлось.


Шрус родной, УАЗовский, с шарами. Полуоси взяты одинаковые (короткие).

[lunatik-1]

"Поженил" полурамы!

а пробывал складывать ?

[Белый Дом]

Пробывал... А чево, что-то не то?

[lunatik-1]

Пробывал... А чево, что-то не то?

Углы полурам не скрещиваются?

[Белый Дом]

lunatik
Да нет... Я еще ограничители немного длиннее сделаю. Чтоб сильно УАЗовский шруз не загибать.

[Белый Дом]

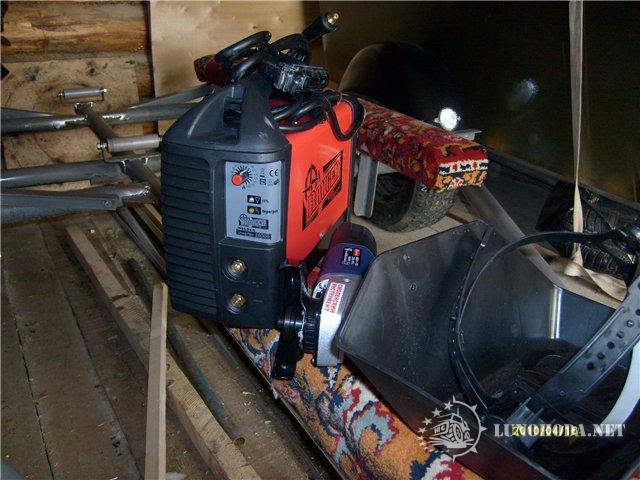

Разжился собственным инструментом! Родня, на день рождения подарила!
Теперь в работу, с новыми силами!

[Белый Дом]

Сегодня разморозил постройку!
Взялся за сделанное колесо... Распилил его нах! Точнее - срезал наружний обруч. Быть ему теперь, запорным кольцом! Приварил к нему "уши", в местах премыкания к спицам. К спицам приварил резьбовые шпильки. На них будет фиксироваться запорное кольцо и грунтозацепы.
Обрезал наружный обруч на москвичевском диске. Для весу меньшего!

Думаю, что такая конструкция колеса будет удачной:
- не нужно будет потрошить "потроха", выдирая лишнюю проволоку, чтоб забортовать их на диск;
- быстрая сборка и ремонт колеса.

Вот так!

[Белый Дом]

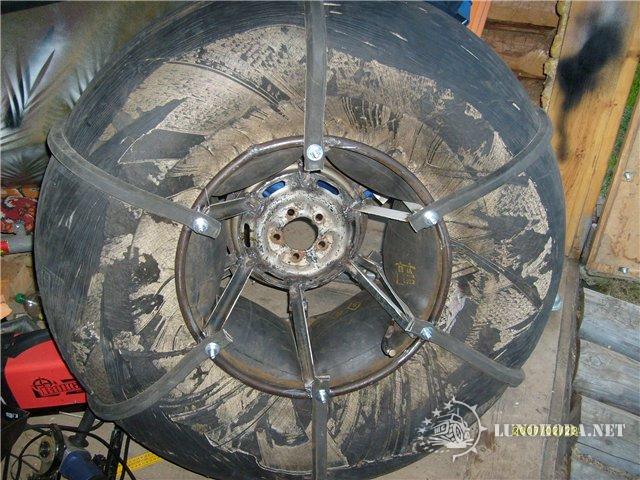

Вот оно! Первое!
Собралось, накачалось - всё без проблем.
На глаз - килограмм 50 оно весит. Для такого типа колеса, это нормальный вес, я думаю.



По подсказкам мемберов, нашел, а позже завладел, самодельным компрессором из насоса от 66-го. Совершенно бесплатно! Страшненький, но колесо накачал, "как за здрастье"!

[lunatik-1]

lunatik
Это... А хде, это???
Ну правда! Как-то, не нашел я совсем...

тута: http://lunohoda.net/forum/viewtopic.php?t=1240

[Белый Дом]

Привет!
Сегодня за вечер сварил второе колесо! Сам удивился, что так быстро получилось в этот раз. Для удобства, модернизировал свой плаз в кондуктор. По мотивам Uvata/
Осталось только, в ушах запорного кольца отверстия просверлить. Своё сверло я на первом диске ушатал... Завтра увезу токарю, пускай в станке просверлит. Рублей 50 всего обойдется, за-то дело минутное.

Уж не знаю почему, но не могу я долго выполнять однообразную работу. По этому, как только соберу второе колесо, займусь задней секцией. Вварю мост, укорочу кардан, сделаю каркас кузова.

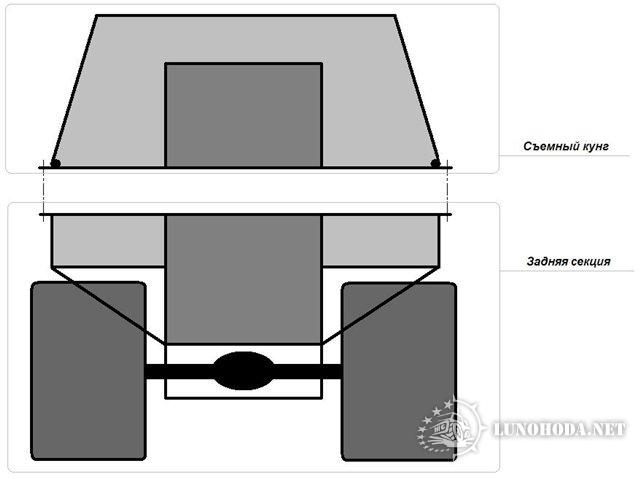

Решил сделать заднюю секцию универсальной:
стандартный каркас, с сидушками на крыльях колес, плюс - съемный, жёсткий, закрытый кунг.



Еще у меня вопросик есть! Как разобрать 412-й мост??? Точнее - как вытаскивать полуоси? Просто, выбить молоточком за ступицу?

[Тимур]

Просто, выбить молоточком за ступицу?

если не пойдёт, то цепляешь цепь за п/ось в двойне, берёшь кувалду обязательно с ЖЕЛЕЗНОЙ ручкой, цепь перехлёстываешь вокруг ручки и "долбишь"

[Белый Дом]

Тимур
А стопороку, после такаих манипуляций, ни чего не будет???
Или новыми запастись нужно?

У меня еще обратный молоток имеется, килограмма на 3-4.

[Тимур]

стопор от туда хер сшибить, а если слезит значит не стопор и был
