Самодельный Мини Экскаватор

Сергей_К

гидравлическая схема лесного манипулятора ПЛ-70

вне распределителя - гидрозамки на аутригерах
- дросель на опускание рукояти
- дросель на опускание стрелы
- гидрозамок на захвате
без гидрозамков эксплуатируются нормально, г/з - для безопасности,, дросель от гидроударов

nikola2405 · Сообщение **nikola2405** » 11 май 2011, 19:04

Сергей_К писал(а):nikola2405
Р80-3/2-444 и Р80-3/3-444 не одно и то же что Р-80

......

вникаких, как и клапана... рвёт насос, шланги, а вот работать не хочет, мужики с ним неделю бились, пока поставили правильный. а тот так и валяется.

Да прикол в том что я сам работал в магазине, запчасти для с/г
техники... Так вот если бі я такой распределитель кому-то продал вместо
нужного (3/2 вместо 3/1) то точно бы по шее получил... Кстати 3/4 тоже
имеет свой прикол, там если маленькое отверстие заглушить то масло
через 5 минут закипит..... Самое интересное то что у меня дипломный
проэкт был "Экскаватор на базе Т-25", вот только в электронном виде не сохранился...

йошкин кот

Для поддержания интереса :нашел на просторах инета -
Гидравлический миниэкскаватор Mustang CT 90041 предназначен для ремонтных, ланшафтных и строительных работ в небольших объемах, например для замены труб с глубиной укладки не более 210 см, прокладки кабеля, рытья фундаментов, декоративных прудов и прочих работ. Может перемещаться по строительной площадке за счет использования своего ковша. Для транспортировки между объектами экскаватор оснащен пневмоколесами размерностью 16" и буксировочной штангой диаметром 2 дюйма (51 см). Все управление сосредоточено на четырех рычагах, сосредоточенных на лицевой панели управления. Также, на этой панели находится кнопка электростартера. Поставляется в деревянном ящике, общий вес составляет 534 кг.
Технические характеристики
Мощность двигателя, л.с. 9
Расход топлива (средний), г/л.с. в час 260
Производительность гидронасоса, л/мин 14,0
Размах ковша, м 2,4
Глубина копания, м до 2,1
Высота выгрузки, м не более 1,05
Поворота ковша на угол, градусов 120
Длина/объем ковша, мм/м³
Размер в упаковке, м
305/0,099
2,24х0,99х0,84
Вес нетто, кг 446

shum d · Сообщение **shum d** » 13 май 2011, 19:27

Сергей_К
nikola2405
Раз уж разбираетесь в подобных распределителях, колитесь, желательно в отдельной теме. Устройство, подключение и настройка. Не жадничайте и не ныкайтесь.

nikola2405 · Сообщение **nikola2405** » 13 май 2011, 23:51

Да нет там ничего сложного, что интересно раскажу.... Давайте конкретніе вопросы... А тему новую открывать я думаю не стоит... Вообщето все написано в паспорте на распределитель который должен быть в коробке....

nikola2405 · Сообщение **nikola2405** » 13 май 2011, 23:54

По гидрозамкам... штука хорошая но срабатывает только когда полностью шланг срывает.... Мне недавно фура отсев привозила, так вот поднял кузов полностью и тут шланг прорвало (небольшая дырочка) гидрозамок не сработал, и 150л масла вылетело на землю за пару минут...

Саня · Сообщение **Саня** » 14 май 2011, 06:58

новичок писал(а):Модераторы подправьте страничку. а то в монитор не входит

Не влазит из за одной единственной фотки, это схема, если только заменить на ссылку.

nikola2405 · Сообщение **nikola2405** » 14 май 2011, 22:24

По экскаватору эще такое, опоры можно сделать винтовыми, производительность конечно упадет но совсем немного, а остальное Стрела-рукоять-ковш вполне хватит трех секционного распределителя...

йошкин кот

nikola2405 писал(а):По экскаватору эще такое, опоры можно сделать винтовыми, производительность конечно упадет но совсем немного, а остальное Стрела-рукоять-ковш вполне хватит трех секционного распределителя...

Други америкосы так и делают, у них даже не винтовые, а просто выдвигают упоры. НО русский человек стремиться впихнуть невпихуемое (и это зачастую удается), поэтому и появляются мысли и аутригеры на гидравлике, и стрелу поворотную на 360, и самоходным сделать хочется-потому как стрелой ездить это детский лепет, а надо штоб по серьёзному как на больших промышленных. Я сам поначалу заболел таким, но чем больше думаю, тем больше понимаю начинать надо с простого усовершенствований все равно не избежать.

йошкин кот
Друзья. не уже ли так трудно нажать лишний раз кнопку после знаков препинания что бы получился пробел.

Сергей_К

nikola2405
паспорт на г/р - хорошо когда он есть, вот только почему то мне ни разу с паспортом не попадался, даже в крайний раз, при покупке двух новых КА-18 в компании Гидротрэйд - плолжить паспорта в упаковку забыли, постеснялись, не сочли необходимым(необходимое подчеркнуть

), хотя собирали и настраивали под "мою схему", ту которая на экран не влазила (приношу извинения, спасибо тому кто поправил

)

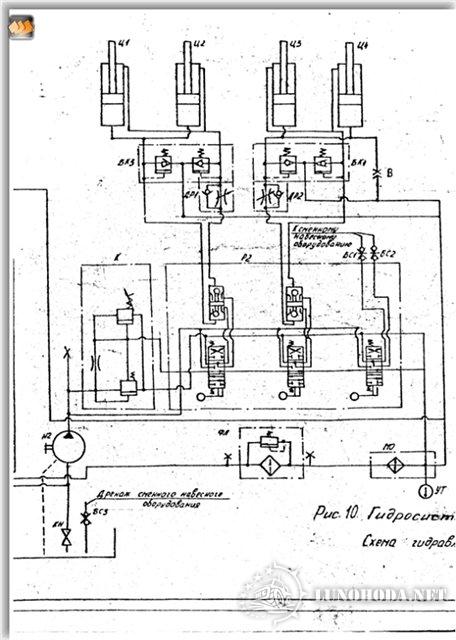

присутствует для сравнения "простенькая" схема ПУМ-500, вот только на А4 одним куском не входит - как сшить?
nikola2405
поворот стоит делать на гидравлике, иначе малейший уклон - и ... проще лопатой.

Сергей_К

часть схемы гидравлической ПУМ-500 относящаяся к рабочему оборудованию

nikola2405 · Сообщение **nikola2405** » 16 май 2011, 19:19

А нас раньше распределители были по3шт в деревяном ящике (естественно паспорт один на все, соответственно....) а вот теперь в картонной коробке, заклееной внутри распределитель-рем.кт-папорт...

Поворот да конечно, на гидравлике...

Destroerr · Сообщение **Destroerr** » 17 июн 2011, 08:41

Страница не найдена, это на сайте Кувалда.ру такое.

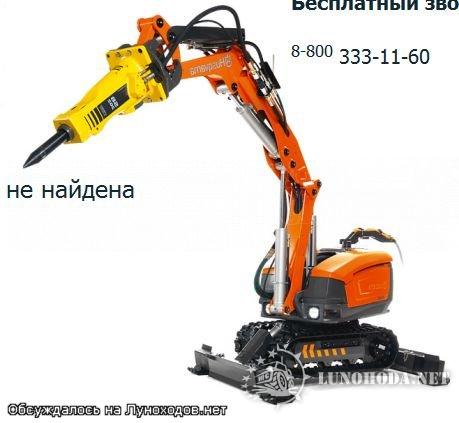

Красавчик просто. Видимо на дистанционном управлении.

ilros · Сообщение **ilros** » 21 дек 2011, 14:37

Добрый день уважаемые!
Имею в наличии 3 гидроцилиндра от рулевого управления ПАЗ, хочу изготовить мини экс, но боюсь, что диаметр штока ГЦ маловат - 15мм.
Хочется узнать Ваше мнение о возможности использования их на копалке?
