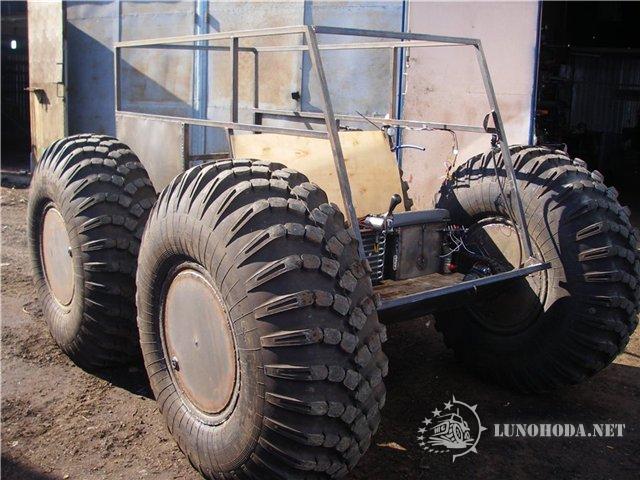

Вездеход "Планетоход" - Алексея Гарагашьяна

Алексей Гарагашьян

Просто диаметр бочки меньше диаметра бортового кольца.

kpd-101 · Сообщение **kpd-101** » 14 мар 2010, 16:02

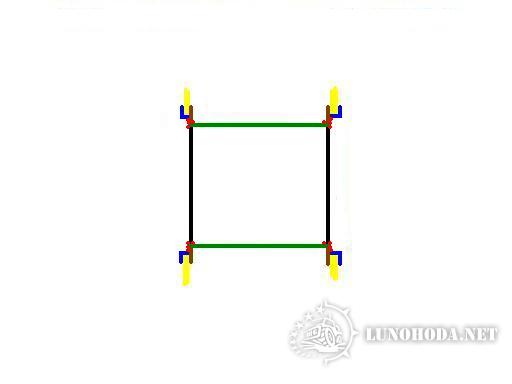

Алексей Гарагашьян, какой вариант ближе к истине? Вроде бы № 3? ( Разным цветом, изображены разные детали. Жёлтые покрышки не считаем за деталь. Красным цветом изображена сварка, которую тоже естественно не считаем за деталь. Схема не пропорциональна в соотношении размеров. )

1 ( 3 детали )

2 ( 4 детали )

3 ( 4 детали )

4 ( 4 детали )

Ещё вариант № 5. Явно не ваш. В данном случае диаметр трубы ( бочки ) меньше диаметра кольца ( можно сделать из соответствующего профиля или уголка или просто из полоски металла ) на толщину стенки металла этого кольца. Хватит ли этого?

5 ( 3 детали )

На мой взгляд, на моих первых картинках ( в прошлом посту ), покрышку всёравно можно надеть и без монтажного паза. Деталей меньше, в изготовлении проще. Трубу ( бочку ) можно скатать любого диаметра.
Где я ошибаюсь? Раскритикуйте пожалуйста.

Алексей Гарагашьян

Третий вариант.
Бортовое кольцо покрышки можно считать нерастяжимым.

nuf · Сообщение **nuf** » 15 мар 2010, 20:03

Алексей Гарагашьян писал(а):Третий вариант.

Так?

kpd-101 · Сообщение **kpd-101** » 15 мар 2010, 20:18

Спасибо!

nuf писал(а):Так?

Алексей Гарагашьян Четыре детали ( вместе с "заглушкой" - не изображённой на рисунке НУФа )? Так?

Алексей Гарагашьян если я правильно понял, колёса насажены на одну ось, на которых ведомые звёды. Имеются ли так называемые спицы внутри герметичных "бочек" или в них нет необходимости?

Алексей Гарагашьян

nuf писал(а):Так?

Так выглядит после завальцовки.

Алексей Гарагашьян

kpd-101 писал(а):если я правильно понял, колёса насажены на одну ось, на которых ведомые звёды. Имеются ли так называемые спицы внутри герметичных "бочек" или в них нет необходимости?

Звезда на ступице, ступица на подшипниках на оси.
Внутри бочек три спицы из профиля 80х40х3 с косынками.

kpd-101 · Сообщение **kpd-101** » 16 мар 2010, 14:44

Алексей Гарагашьян спасибо! Подскажите пожалуйста размеры деталей
№ 1 ( синий цвет ) до завальцовки, ширину и толщину полосы.
№ 2 ( зелёный цвет ) ширину и толщину полосы.
№ 3 ( красный цвет ) только толщину листа трубы.
И толщину листа заглушек бочки ( на рисунке не изображено )

( nuf извини за плагиат, но уж больно рисунок хорош

)

nuf · Сообщение **nuf** » 16 мар 2010, 15:03

kpd-101 писал(а): nuf извини за плагиат, но уж больно рисунок хорош

специально сюда делал.. для ясности..
так что, пользуйся на здоровье

kpd-101 · Сообщение **kpd-101** » 16 мар 2010, 15:04

nuf Спасибо!

maratovich · Сообщение **maratovich** » 16 мар 2010, 15:11

еще бы тему о дисках на вездеходах Алексея в отдельную тему и нормально

казерог

maratovich писал(а):еще бы тему о дисках на вездеходах Алексея в отдельную тему и нормально

с подробными фото и чертежиками

lunatik-1 · Сообщение **lunatik-1** » 16 мар 2010, 17:24

kpd-101 писал(а):Подскажите пожалуйста размеры деталей

Что они дадут если нет ТАКОГО-ЖЕ колеса ?

Все эти вопросы касаемо "Дисков Гарагашьяна" отделю в отдельную тему.

казерог

lunatik
Вячеслав я имел в виду-размеры.толщину металла .высоты полок и т.д. вобщем посадочное

lunatik-1 · Сообщение **lunatik-1** » 16 мар 2010, 18:18

казерог писал(а):lunatik
Вячеслав я имел в виду-размеры.толщину металла .высоты полок и т.д. вобщем посадочное
