ВОМ на планетарный поворот.

[улан]

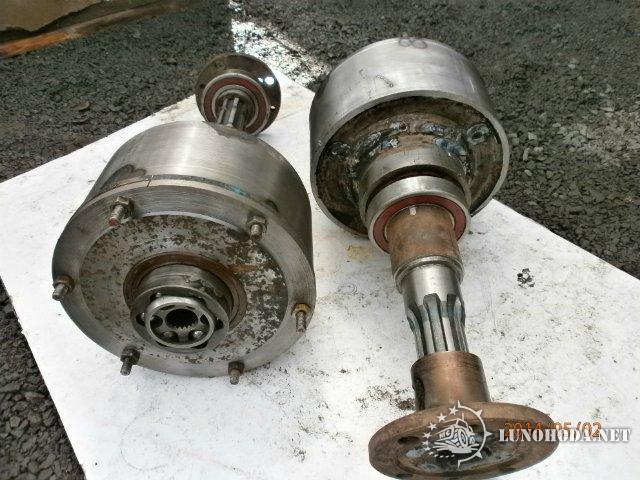

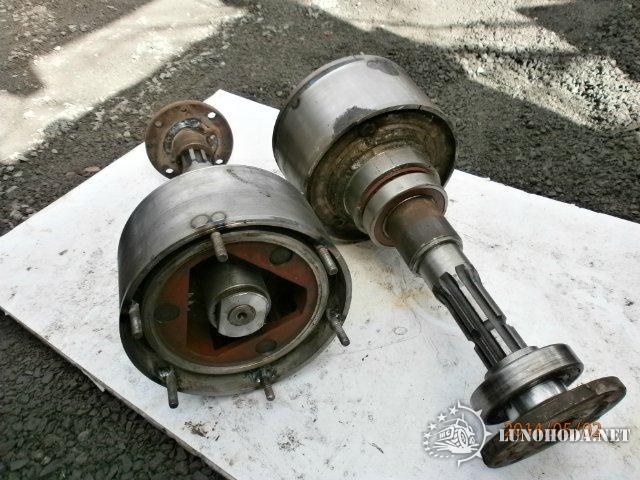

Ура! Планетарочки готовы к бою!

[lunatik-1]

улан

Посмотри два видика, с пристрастием посмотри.
Перевод думаю тем кто в теме не особо нужен.

Видик раз:


[video][/video]

видик два, особое внимание после 10ой минуты и до конца:

[video][/video]

[улан]

lunatik
Это конечно интересно,но для меня важнее вес,надежность, простота и ремонтно пригодность

[Егоров Юрий]

улан

[Александр15]

ВОМ РУЛИТ

[Сергей51]

Сборка узла с гранатой наружной от ВАЗ2121. Подшипник 117.

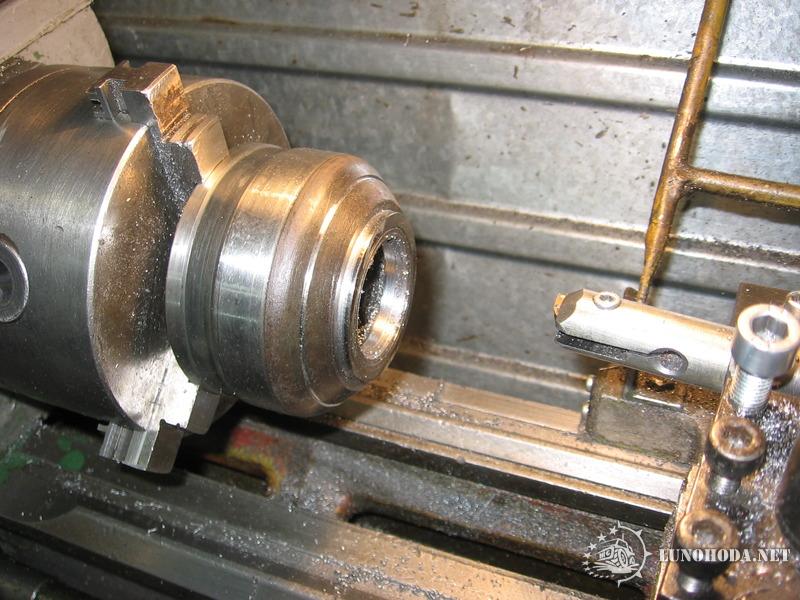

Обработка гранаты. Предварительно отрезан болгаркой хвостовик и проточен корпус в черновой размер 87 мм.

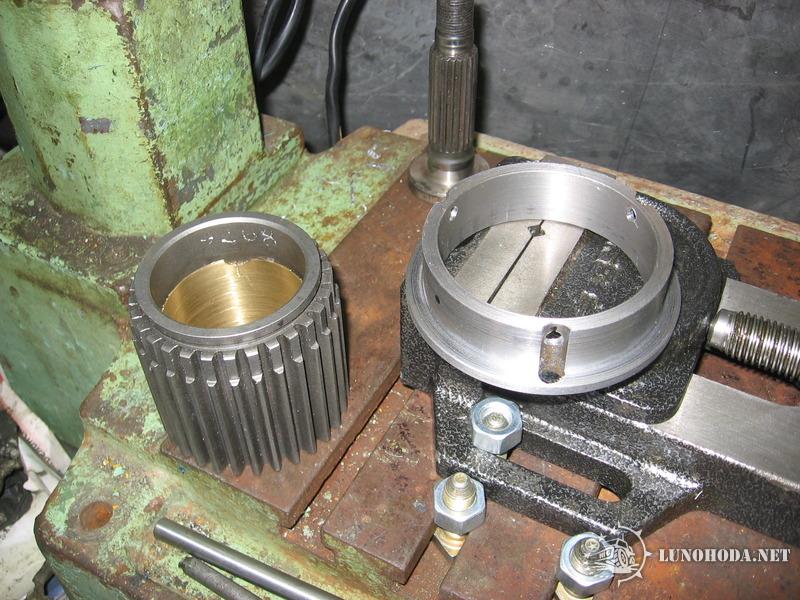

Фланец

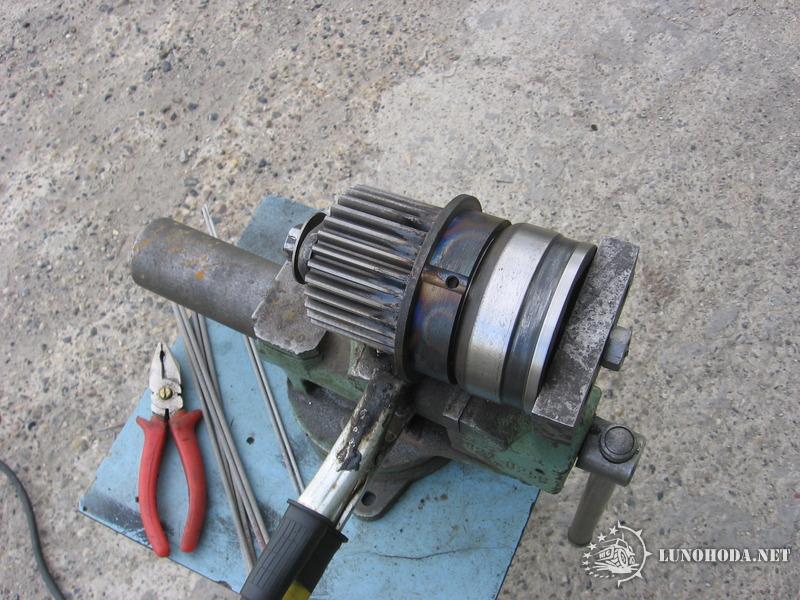

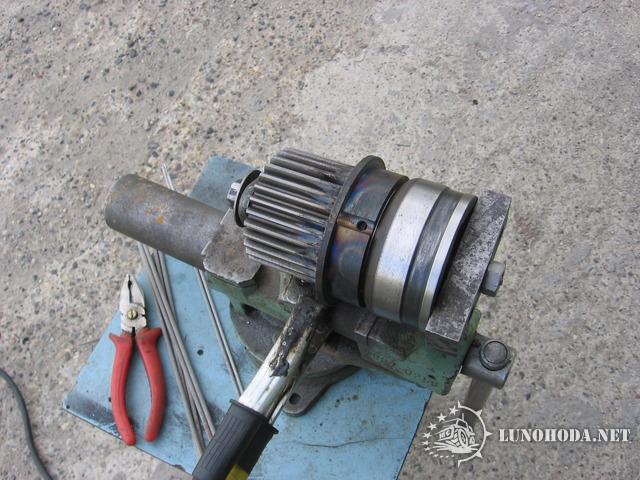

Сварка солнечной шестерни с фланцем и гранатой в приспособлении

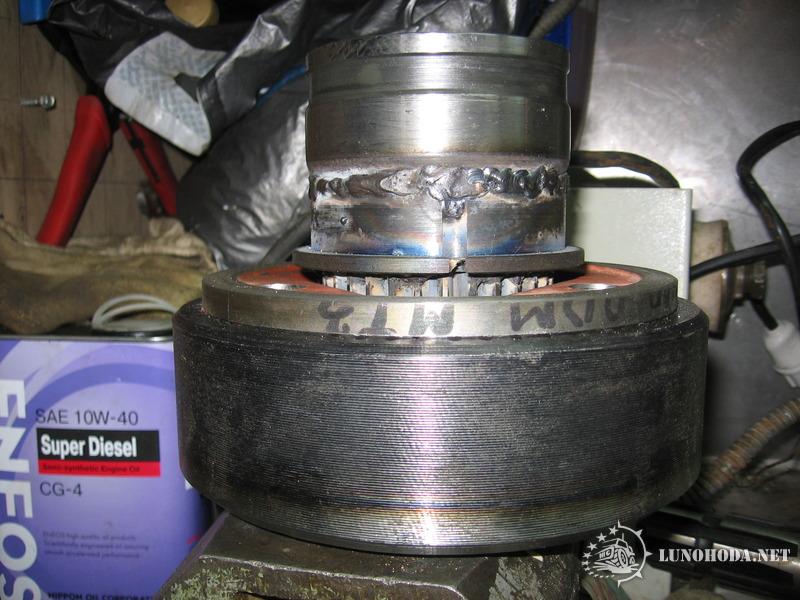

До чистовой обработки

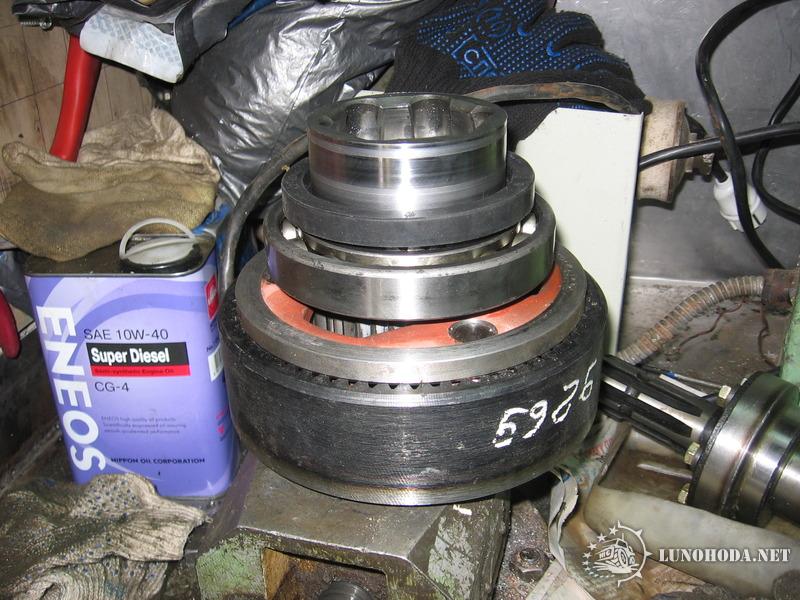

После проточки в размер (85 мм) с подшипником и сальником



Гранату и сварные швы протачивал гексанитом. Граната каленая, резец с ВК8 долго не стоит. Можно и эльбором, но он на удар не стоит.

[Сергей51]

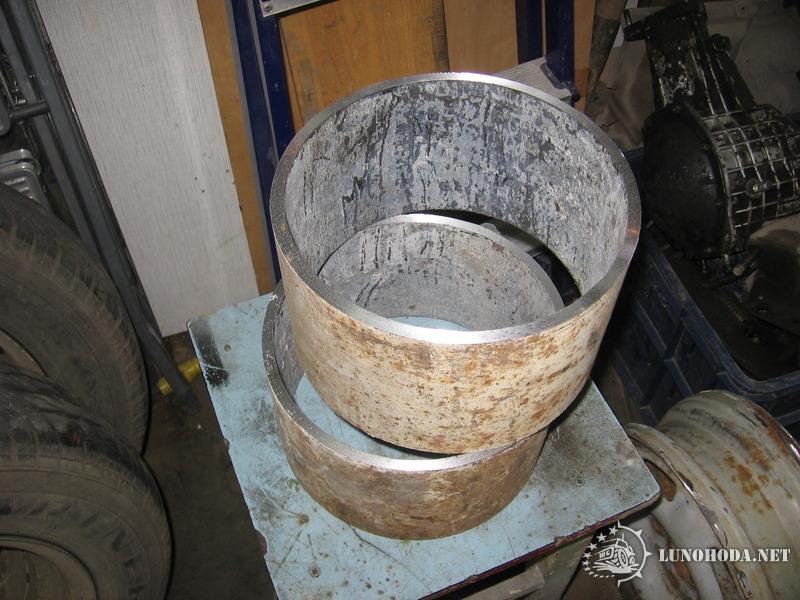

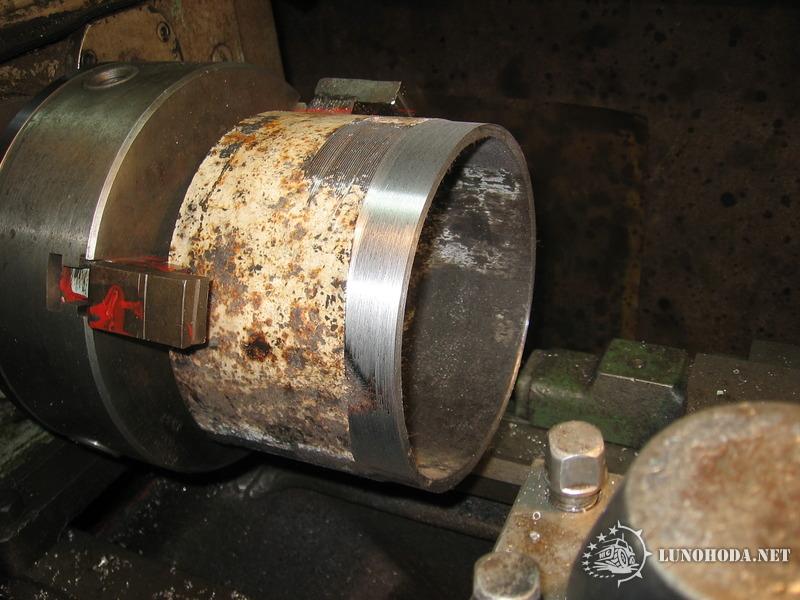

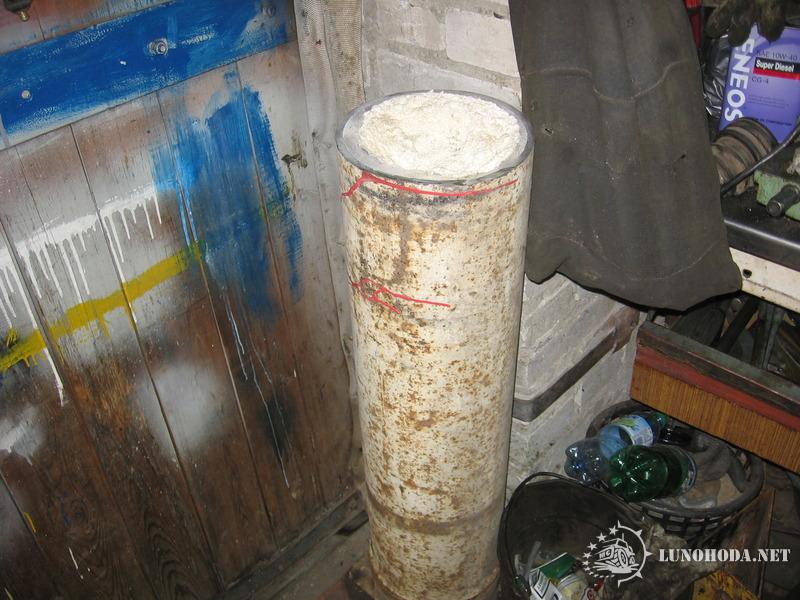

Нашел баллон от ацетилена, нарезал кольца.



Теперь вылезла проблема - ни одна фирма в городе не берется прокатать. Толщина стенки 8 мм. Вот сижу и думаю, что делать?

[lunatik-1]

Сергей51


Работа и описание отличные

Большая просьба: повтори все свои фотографии на этой страничке в размере 800 пикселей, я переставлю их!

Спасибо

[евген 66]

Вот сижу и думаю, что делать?

вырезать кусок нужной длинны нагреть и загнуть ( смотри у улана он так делал)

[улан]

евген 66
Просто вырезал сектор,чтобы получился нужный диаметр,потом зажимал в большом патроне и сваривал.

[Сергей51]

Повтор фото -

[Сергей51]

улан

Попробую, вроде у хозяина большого станка был 4-к патрон с удлиненными кулачками.

евген 66

Уже посчитал сколько надо вырезать.

Внимание тем, кто будет повторять вырезку колец из ацетиленового баллона.
У него внутри наполнитель, пропитан ацетоном. Тот баллон, что я резал стоял во дворе у хозяина с выбитым вентилем более 3-х лет. Но ацетон там остался!
Когда выбивал/выкрашивал остатки монтажкой и кувалдой, на заполнителе были четко видны мокрые полосы. Я резал болгаркой, газом наверное не надо, как бы чего не вышло.
На фото - остатки от баллона, в гараже сейчас дух стоит ...

[Сергей51]

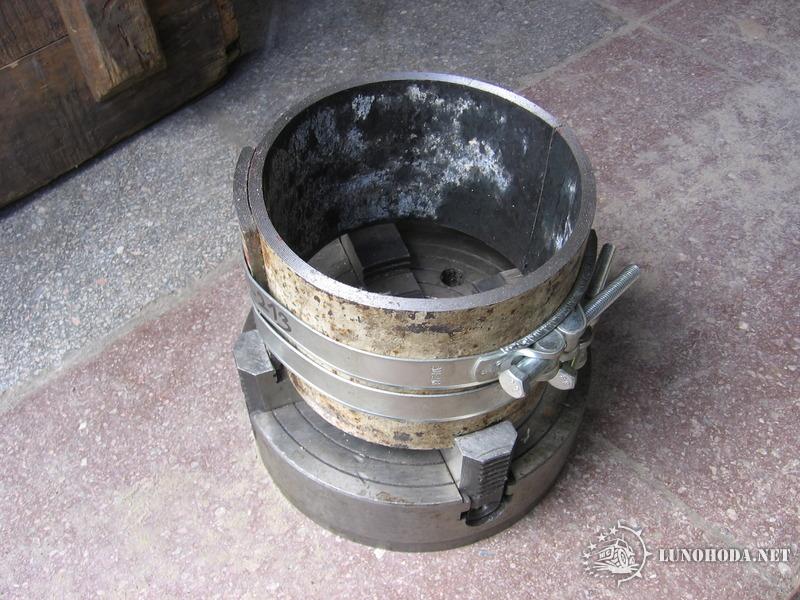

Сегодня в черне обработал одно кольцо. Сжимал в 3-х кулачковом патроне на станке 1К62. Добавил пару усиленных хомутов. Окончательно пытался отрихтовать в 4-х кулачковом патроне. Эллипс небольшой остался. Варил аргоном знакомый сварщик. На фото сварной шов не разделан. После примерок освободил, разделал швы и сжал снова. Варил стянутое кольцо хомутами. Сначала по краям, потом, убрав хомуты, по центру.



Расточил на станке чтобы воткнуть коронную шестерню. Остался небольшой зазор, но думаю он мешать не будет - заполнится сваркой. Чистовая обработка снаружи будет после подсборки узлов, - так, как улан делал.

[улан]

Сергей51
Я варил сразу,потом в больших тисах правил,протачивал внутри,запрессовывал корону,а потом обрабатывал снаружи.

[lunatik-1]

улан


Озвучь геометрию требуемой трубы?
