Самодельный Мини Экскаватор

[yepti]

Ну тогда- такое предположение- рыть строго под собой(копать могилы).
Опровергайте...Только стрела должна быть уж очень изогнута- как на фотке с непокрашенным и недоделанным мини-эксаватором.

[Саня]

Просто дырку можно и сваркой прожечь, а две трубы в них вварить. главное не тупо копировать, а с нашей выдумкой и смекалкой, не китайцы чай????

[Konservator]

yepti
+100!

[yepti]

главное не тупо копировать, а с нашей выдумкой и смекалкой, не китайцы чай????

Где уж тут смекалка-сырое по сырому?Тогда уж тракторный палец в трубе или в поршневом пальце? +смазка.

[йошкин кот]

главное не тупо копировать

Интересная позиция "сделаю хуже зато по своему".Неужели бронзовая втулка хуже двух труб и кучи солидола?
Отверстие в квадратной трубе нужно сделать диаметром 20 ну максимум 25 мм ,если в мастерской нет таких свёрел (плохая мастерская) можно АККУРАТНО высверлить мелким сверлом по окружности и поработать напильником.На крайний случай сделать простейший кондуктор ,что бы добиться соосности ,прожечь отверстия и вварить по кондуктору стальные втулки с запрессованными в них бронзовыми

Ну тогда- такое предположение

Это же механика ,зачем предполагать-нужно обосновывать:изгиб стрелы уменьшит высоту разгрузки и увеличит глубину копания,плюс уменьшаются транспортировочные габариты

[Art75]

Просто дырку можно и сваркой прожечь

Резаком (пропан-кислород) легко.

рыть строго под собой

Глубже рыть там где нужнее.

[Konservator]

yepti



Здесь нет подшипников, сталь по стали, бегает много и быстро...

[Саня]

Интересная позиция "сделаю хуже зато по своему".

не обязательно хуже. а втулки можно просто зайти в магазин и посмотреть, от чего продаются, можно и не втулки, а подшипники на оси, но запресовывать их в трубу, главное по диаметру подобрать.


Короче делайте как хотите, мне не скоро делать, так что посмотрю.

[Art75]

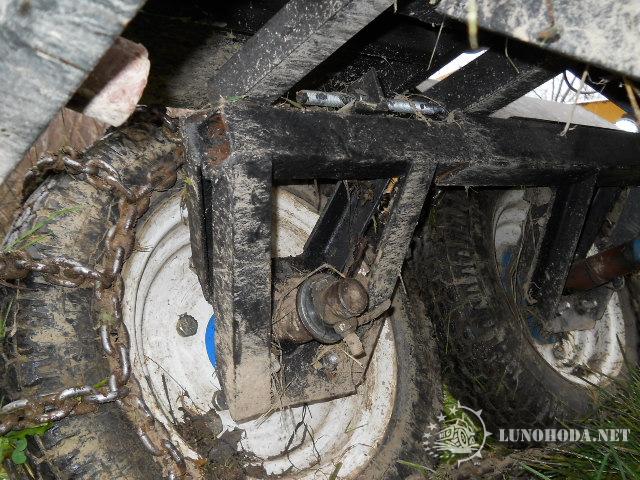

http://s14.radikal.ru/i187/1011/2b/8c42f1db0a3e.jpg

[йошкин кот]

Саня, речь шла ,если я правильно понял, о трубе в трубе .а не о подшипниках.Хотя я не разу не сталкивался с толстостенной трубой в которую можно было бы без проточки посадочного место запрессовать подшипник с последующей ремонтопригодностью

Короче делайте как хотите, мне не скоро делать, так что посмотрю

а вот с этим полностью согласен,только без активного участия боюсь смотреть мало на что можно будет
P.S.о втулках вчера речь шла по моему оптимальное решение доступно надежно и прочно

[yepti]

Остаюсь при своем мнении-для формирования более вертикальной стенки.Глубину можно обеспечить большим опусканием стрелы.

[Eugene]

либо с изгибом

Позволяет полнее наполнять ковш . Сори за тавтологию.

[Саня]

если я правильно понял, о трубе в трубе

правильно понял

а не о подшипниках

это лирическое отступление.

Вот представьте, нормальная втулка, латунь-железо, если сыро, она макнулась в воду, грязь внутри, если сухо, пыли набилось, долго проживёт???

А труба в трубе не сильно и жалко.


В трубу подшипник с натягом врядли встанет, но трубу можно вдоль болгарином пройти и обжать до нужного размера.

Зазоры всёравно будут. вспомните про АК-47 там зазоры ни в какое сравнение с М-16 но Рембо выпрыгивает из воды, ползёт по грязи и после этого стреляет из АК-47 а не из М-16

[казерог]

нормальная втулка, латунь-железо, если сыро, она макнулась в воду, грязь внутри, если сухо, пыли набилось, долго проживёт???

тут ты погорячился у меня эксковаторщик каждый день масленки мажет и все прекрасно работает ну а можно сделать как на волге шкворня-заглушки

[йошкин кот]

все прекрасно работает

хотел написать что следить за техникой надо-опередили спасибо
