Проектирование аналога ЧЕБУРАТОРА /НАДЫМ/

[ЗАВГАP]

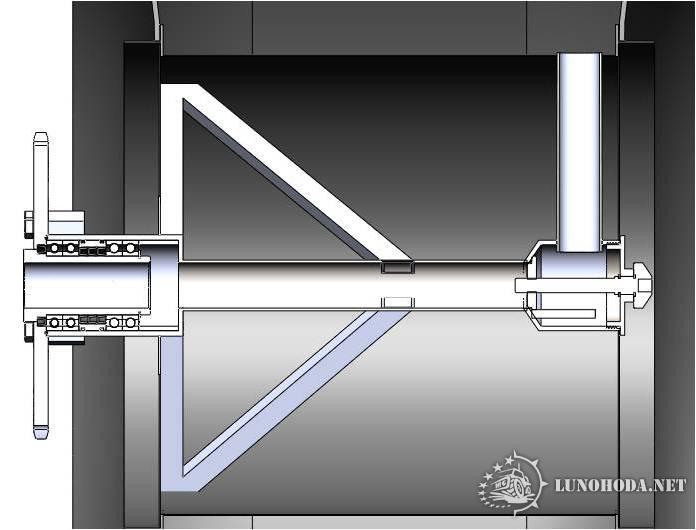

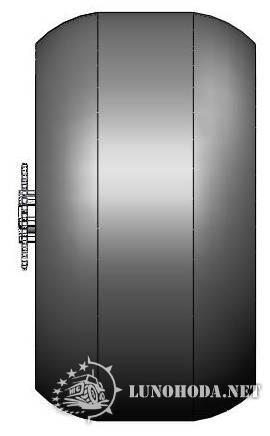

У А.Г. на ДИФ-4 ширина посадочного 500 мм. На рисунке я сместил звезду на 300 мм от колеса. Пришлось ступицу удлинять на 30 мм.

[ЗАВГАP]

[ЗАВГАP]

сместил звезду на 300 мм от колеса

на 30 мм - описка

[Николай Ус]

ЗАВГАP
Как-то странновато вяжется ширина диска к ширине шины--наверно в районе спиц будет что-то ломать.Как бы не пришлось по наруже укосины варить.Тут бы совет Алексея. Он в своем видении идеальной шины для своих вездеходов (1600/600),рекомендовал диски шириной 500мм.для лесистой местности и 550мм.для других. Юра Жилин также советовал мне на мои 1600/600/685, ширину 500мм.

[And65]

Ура я тоже внес лепту в общее дело ......вот еще мысли

[And65]

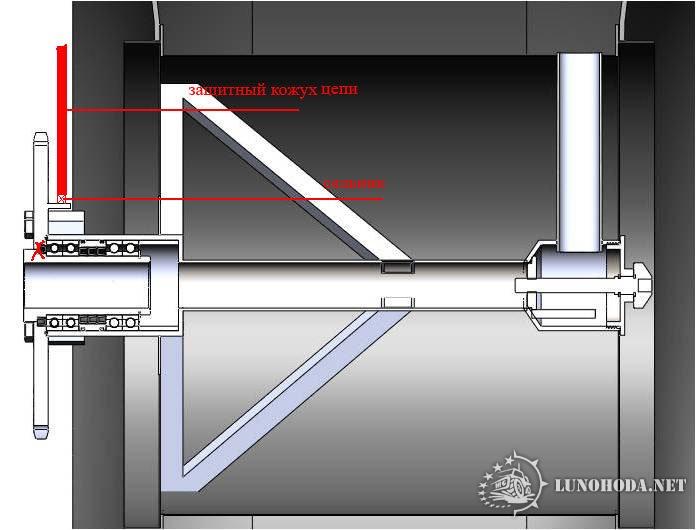

Меня не отпускает тема защищенной цепи...но тогда надо увеличить расстояние между звездой и колесом...но чтобы не увеличивать вылет колеса наружу ....просто удлинить ту часть ступицы где я нарисовал фаску.....вопрос на сколько ......видимо на ширину зазора между звездой и кожухом + толщина защитного кожуха с сальником+ зазор между защитным кожухом и покрышкой возможно тогда и сальник в звезде не нужен будет

[Alex-R]

Ура я тоже внес лепту в общее дело ......вот еще мысли

Ты чего?, ступица с оси съедет.

[Alex-R]

Меня не отпускает тема защищенной цепи...

Даже если теоретически заняться, лучше оставить сальник в ступице как было, а твой использовать как манжету от внешней среды, но звезду одевать как? изнутри? короче к этой ступице это никак не подходит.

[doka]

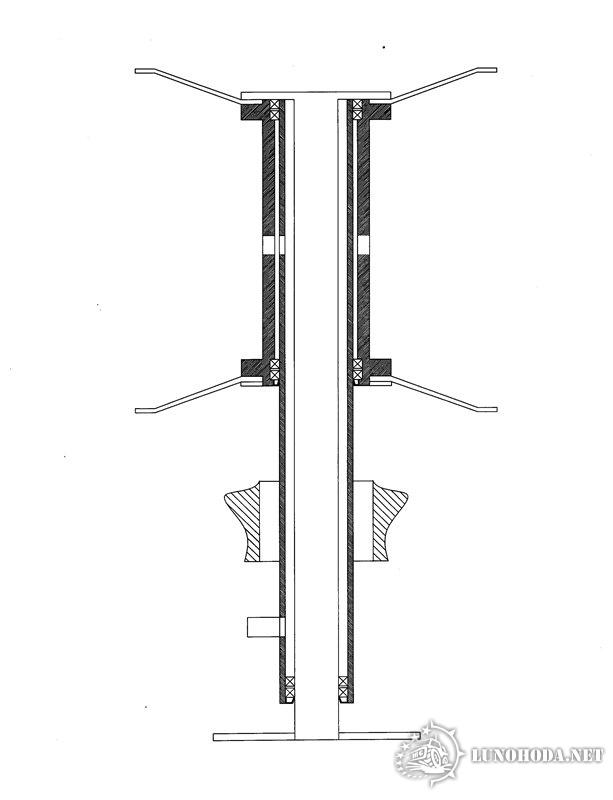

А так не проще - меньше подшипников и сальников и диск разборный

[doka]

А так не проще - меньше подшипников и сальников и диск разборный

Про подшипники - можно по одному поставить .

[Alex-R]

токарки больше, вес более чем в 2 раза выше

[Николай Ус]

Меня не отпускает тема защищенной цепи..

Ты думаешь одного тебя это волнует,недавно эту тему поднимали.Так герметично да еще и с сальниками не выйдет.Звезду ж надо прикручивать--как долезть.Я думаю достаточно будет прикрыть сверху и со стороны колеса и этот чехол устанавливать до одевания колеса,но при одетых не оси звездах.Что-то похожее на велосипедный щиток-своей наружной стороной к колесу,а другой хорошо крепить к кузову ,и толщина из 2мм.Нижняя ветвь открыта и нижняя половина больших звезд также открыта.Ибо снизу все сомнет березками. От жижи не спасет,но от падающей сверху с колес грязи и песка уберечь поможет.

[ЗАВГАP]

Тут бы совет Алексея.

Отправил сообщение. Будем ждать.

[Alex-R]

Меня не отпускает тема защищенной цепи..

Нижняя ветвь открыта и нижняя половина больших звезд также открыта.Ибо снизу все сомнет березками. От жижи не спасет,но от падающей сверху с колес грязи и песка уберечь поможет.

В хорошей каке набъется грязью с травой, от глины не защитит.

[Spirtovich]

Про закрытые цепи.
Можно заднюю цепь
разделить на две части. Короткую оставить
открытой, аналогично передней цепи. А длинную
(промежуточную) расположить внутри корпуса в
герметичном кожухе со смазкой и натежителем. Но
теряется внутренний объем, добавляется масса и немного деталей.
