ВОМ на планетарный поворот.

[улан]

евген 66
Заказывал в тракторном магазе в Верхотурье.

[Сергей51]

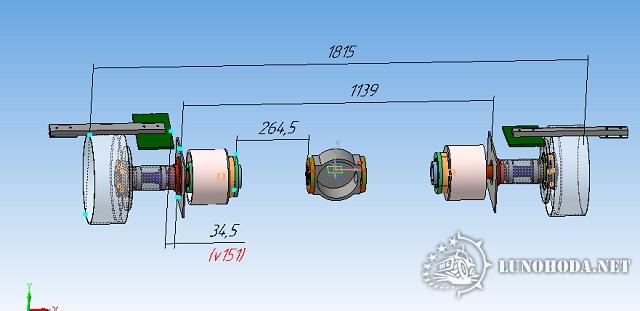

Пока жду заказанный металл на фланцы накидал схему расположения агрегатов. Прикидывал габарит по ширине. В качестве редуктора - обрезанный мост от Нивы, полуоси - короткие тоже от Нивы.
На рисунке полуоси не показаны. Пока думаю попробовать разместить тормоза внутри лодки.
Все примерно, плюс/минус лапоть

[евген 66]

Пока думаю попробовать разместить тормоза внутри лодки.

если делать тормоза в лодке то придется ставить доп опору со стороны борта на планетарку-проще вынести их за борт (для надежности взять дисковые)

и если тормоза внутри -то не хватит длинны вала ВОМ того что со шлицами - снаружи останется мало места-гусеница получится совсем узкая

[Сергей51]

Тормоза, дисковые от ВАЗ, поставить на полуосях моста. Попробую накидать, посмотрю что получится.

[aleks727]

Сергей51
Для поворота надо тормозить колесо после планетарки

[Сергей51]

Сергей51
Для поворота надо тормозить колесо после планетарки

Заработался блин. Сколько раз говорил - не надо делать одновременно несколько дел.
Параллельно собираем легкий пневматик. Мост от Нивы передний, тормоза там ставим рядом с мостом, будут выполнять 2-е функции - тормоз и имитация блокировки дифференциала.

[Сергей51]

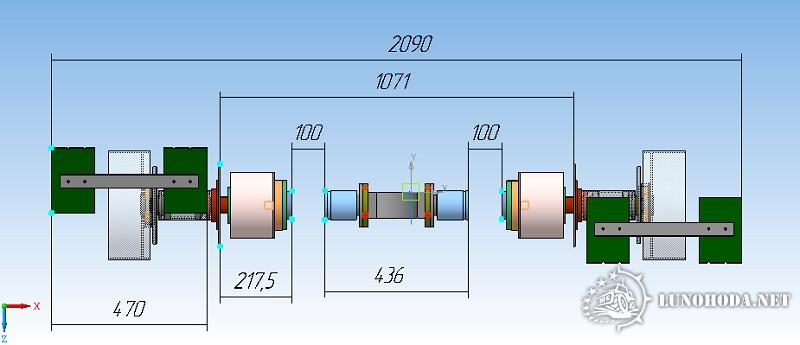

Прорисовал внутренние гранаты, крышки сальников приводов, подтянул размер по ширине лодки ближе к 1 м.
Дальше наступает перерыв - открывается сезон охоты, надо в леса, поля, болота и т.п.

[Сергей51]

Мотался по городу по делам, зашел в магазин с тракторными запчастями.

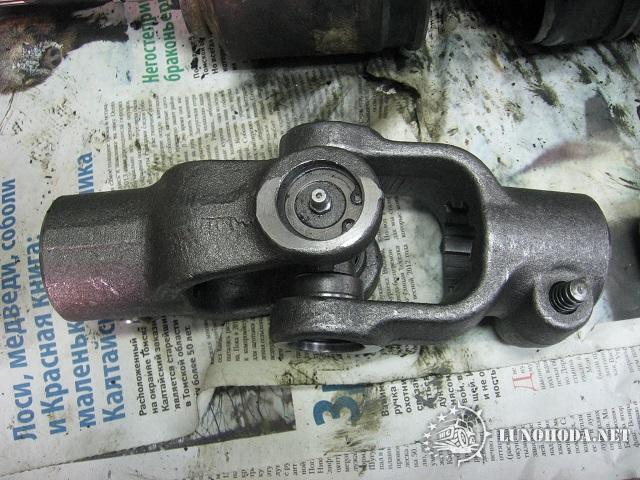

Не удержался, купил шарнир, как улан показал.

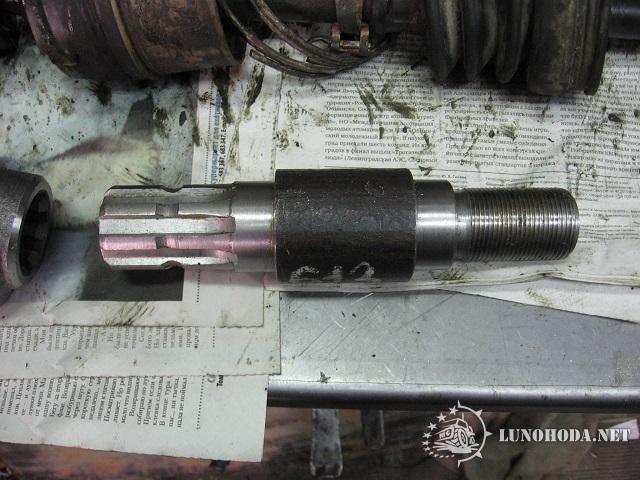

На глаза попался вал приема мощности, код - "КЗНМ 11.613", длина 20 см.
Тоже купил


Повторю вариант улан, из шарнира сделаю втулки, а к валу присобачу ступицу от ВАЗ2108. Вылет привода звезды можно сделать побольше.
Кстати, разговаривал с продавцом, он сказал что скоро должны получить адаптеры, переходники от шлиц 8 на шлиц 6, и на гладкий вал. Говорит что должны быть разной длины. Придут, позвонит. Если буду в городе поеду выбрать. По прикидкам подойдет длиной 20-30 см.

[евген 66]

По прикидкам подойдет длиной 20-30 см.

у меня длинна полуоси (вместо вашего вала) получается примерно 40 см
20-30 длинна всего вала или переходника?

[Сергей51]

Длина переходника. Надо собирать в натуре и смотреть. По прикидкам на компьютере, если делать по варианту улан, то длина трубы (снаружи корпуса вездехода) получается 18 см. На фото выше я показал, что придется диск (звезду привода) разворачивать и тормозной механизм будет открыт всей грязи.
Втулка-переходник из шарнира получается длиной всего 50-53 мм. Если на самом деле придут адаптеры подходящей длины, то количество элементов будет меньше, да и компоновать будет проще.

[евген 66]

Сергей51
можно подумать над схемой- тормоза в лодке , тормозной диск выточить прямой и установить в лодке между трубой и планетаркой ,

только трубу для крепления подшипника со стороны борта сделать подлинней чтоб супорт не мешал ленте ( продумываю такой вариант, не очень хочется городить тормоза снаружи)

[Сергей51]

евген 66 -

Думал над этим - но будет очень тесно, по мои прикидкам там расстояние около 3 см. Не хочется ширину лодку сильно увеличивать, да и количество самодельных деталей надо применять по минимуму.

[евген 66]

Не хочется ширину лодку сильно увеличивать, да и количество самодельных деталей надо применять по минимуму.

в моем варианте в плане длинны проще всеравно придется ступицу приваривать , я специально выношу трубу внутрь лодки на 10см , для лучшего усиления внутри а также для возможного применения тормоза в лодке ,длинна трубы получилась 35 см

в своей схеме вижу один недостаток- узел будет неразборный

[Сергей51]

в своей схеме вижу один недостаток- узел будет неразборный

Когда учился в институте, профессор говорил - "... если что-то не получается, надо остановиться, подождать с недельку, и все получится ...".
Надо остановится и подумать К тому-же меня друзья трясут прикинуть им на бортоповоротный пневматик упрощенной схемы такую кинематику. Пока жду свое железо, да и открытие охоты будет 26 апреля, надо отвлечься немного.

[Сергей51]

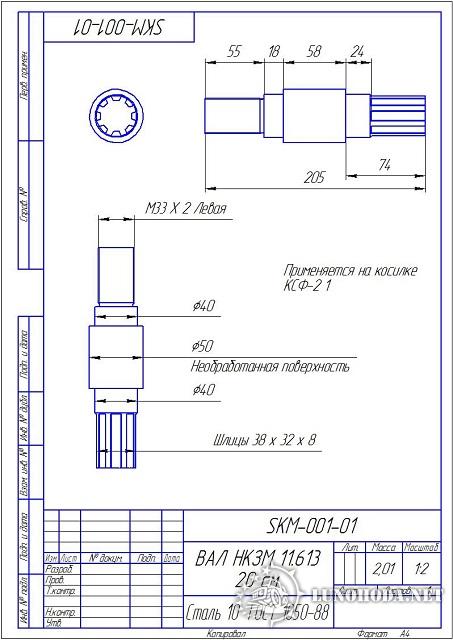

Вдруг пригодится, чертеж вала НКЗМ 11.613
