Подвеска гусеничного вездехода. Давайте поразмыслим.

[Konservator]

Егоров Юрий


Так я на первенство и не претендую .
Просто на фотке "с днища" этой немецкой самоходки, она(подвеска) как то сразу органично вписывается в "лодку".
Фото отдельно, подвески, чисто зрительно плохо вписывается в водоизмещающий корпус(лодку). Наверное поэтому раньше не воспринимал всерьёз, как реальный вариант.

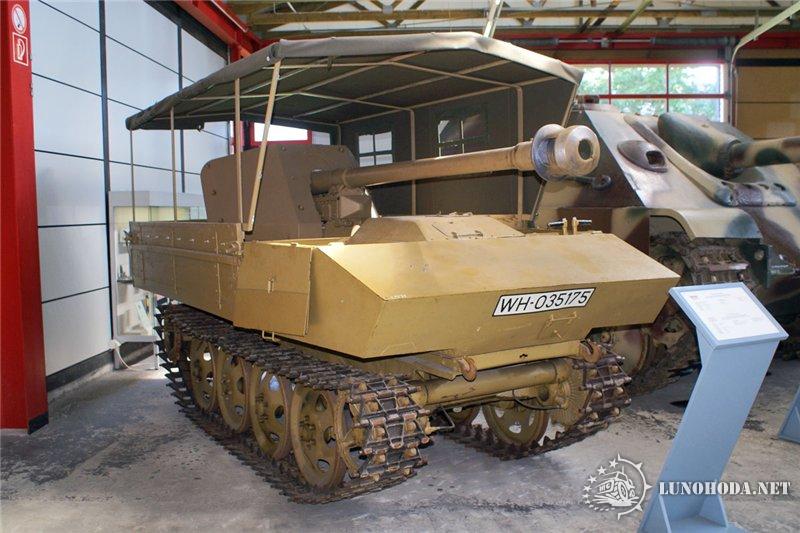

Носитель вот




В этой машине есть ещё одна "интересность"

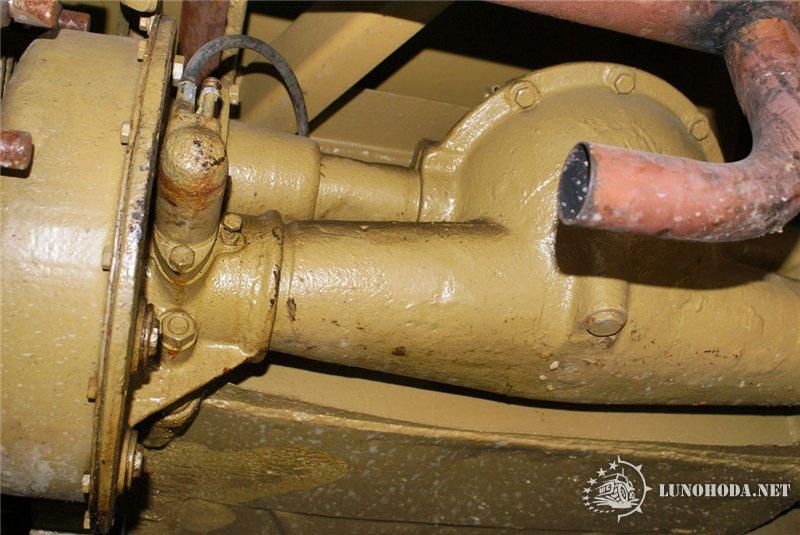

Что за механизм поворота там запрятан? Дифф с блокировкой? Можен двойной дифференциал?
Информации я не нашёл...

[Егоров Юрий]

Konservator

[shum d]

Егоров Юрий


Так я на первенство и не претендую .
Просто на фотке "с днища" этой немецкой самоходки, она(подвеска) как то сразу органично вписывается в "лодку".
Фото отдельно, подвески, чисто зрительно плохо вписывается в водоизмещающий корпус(лодку). Наверное поэтому раньше не воспринимал всерьёз, как реальный вариант.

Носитель вот




В этой машине есть ещё одна "интересность"





Что за механизм поворота там запрятан? Дифф с блокировкой? Можен двойной дифференциал?
Информации я не нашёл...

Это не немецкая, это трофейный французкий транспортер с вкатанной в нее немцами пушкой.

[Konservator]

shum d
Так глубоко я не копал, может и так.

[Konservator]

Это не немецкая, это трофейный французкий транспортер с вкатанной в нее немцами пушкой.

shum d
Нет, это всё-же германский тягач, специально созданый для военных действий в России...

http://ucrazy.ru/interesting/1204810811 ... r_ost.html

[Александр15]

берем лопаты да идем инет копать по данному обьекту

[Егоров Юрий]

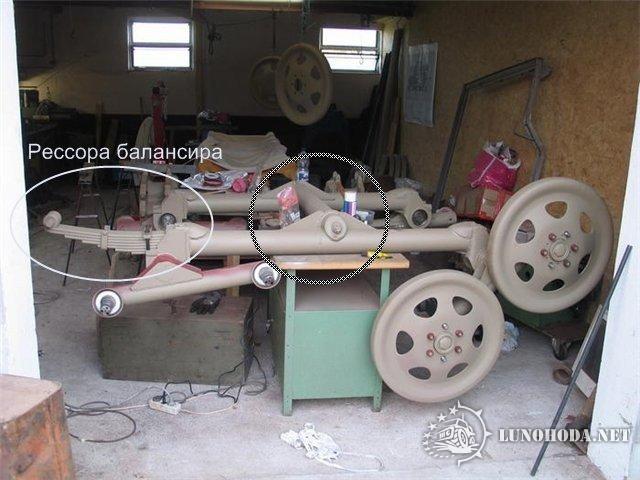

Интересует вот этот узел



Получается вся нижняя телега подрессорена, средняя труба с обеих концов преварена к балкам балансиров. Когда одна сторона наезжает на препядствие то вторая поднимается вместе с ней . А если с концов средней трубы в местах соеденения с балкой балансиров поставить втулки или саленблоки, получится независимая подвеска или так оно и есть. Но на фото видно что приварено.

[shum d]

Да, попутал.

[Ivan 66]

А если с концов средней трубы в местах соеденения с балкой балансиров поставить втулки или саленблоки, получится независимая подвеска.На немецком полугусеничнике Sdkfz 7 была похожая подвеска.

[oleg 54]

[video][/video]

А здесь видно сборка и работа подвески :

[video][/video]

[Konservator]

Получается вся нижняя телега подрессорена, средняя труба с обеих концов преварена к балкам балансиров. Когда одна сторона наезжает на препядствие то вторая поднимается вместе с ней

Нет, не так!
В обычном грузовике с зависимой подвеской, когда одно колесо наезжает на препятствие, второе же не поднимается вместе с ним...
Я же написАл - зависимая подвеска.

А если с концов средней трубы в местах соеденения с балкой балансиров поставить втулки или саленблоки, получится независимая подвеска

Так делать нельзя!
В том то вся и фишка.

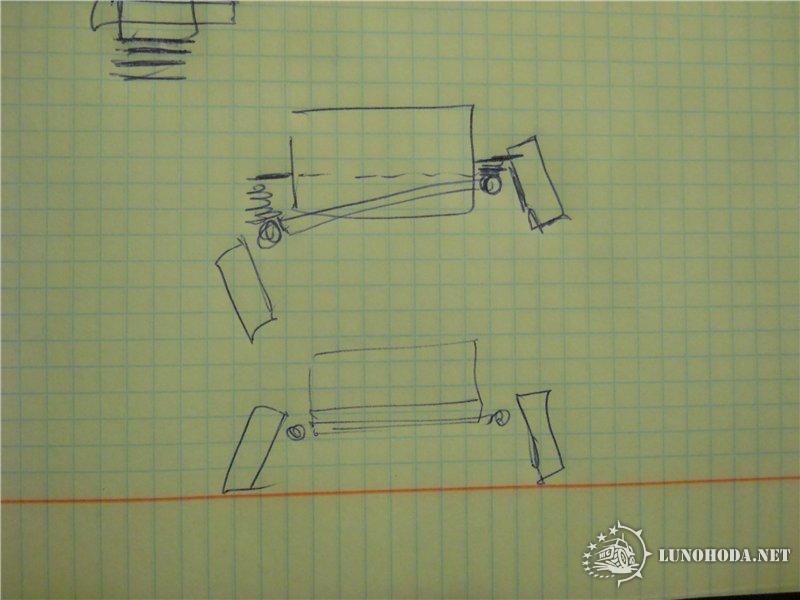

Если не связать их(стороны) поперечной трубой, катки будет выворачивать(крутить рессору). Средняя труба их связывает и не даёт крутиться.
Егоров Юрий
...поэтому я тебе и написал, что твоя фота не даёт представления о работе подвески...







Интересно, что конструкция рациональной ходовой части «Оста» также легла в основу отечественного трелевочного трактора «КТ-12», освоенного ленинградскими танко– и тракторостроителями в 1948 году.

[Konservator]

oleg 54
этот видик только путает...

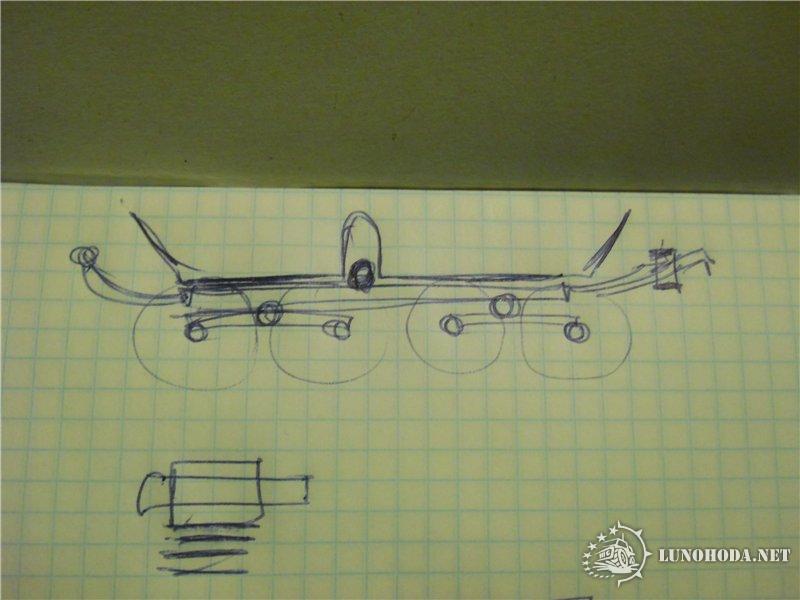

Поперечная труба НЕ КРЕПИТСЯ к лодке она свободно перемещается в прорези(выемке) корпуса.

[oleg 54]

Поперечная труба НЕ КРЕПИТСЯ к лодке она свободно перемещается в прорези(выемке) корпуса.

Да это я сразу понял , ещё раньше где-то её обсуждали .

[Stac]

Konservator
Труба не зря ОДНА, могли бы связать в местах крепления балансиров - не связали... Мне кажется, что она работает как торсион... Или кажется, что она приварена? А она и есть торсион? Короче, продольные трубы работают как ножницы, иначе труба не была бы одна - очевидно связка в местах крепления балансиров придала бы дополнительную жесткость!

[oleg 54]

Вообще зря сильный акцент делать на танково-тракторную подвеску , не по пути нам с ними , задачи разные , значит и подходы должны быть тоже другие . Вес , грузоподъёмность , болота - это не про них .
