remix59 · Сообщение **remix59** » 10 мар 2010, 13:39

Джегeрме писал(а):
remix59 писал(а):Длинна окружности(продольной ленты 3,75м, ширина колеса 50см.
Я как то представлял что побольше размеры получаются без покрышки, а получается абсолютно одинаковые с ободранными .
Камера в камере конечно мягче ,но вот у меня двухслойные и с протектором вес 19 кг. Как вы представляете - насколько будет разнится проходимость и протыкаемость в сравнении с "камерой в камере"?

А вот тут мы катались вообще на одинарных камерах.

Кулибин

remix59 писал(а):Но камера ведь все равно КРУГЛАЯ. Хохотушки
Сделать ровный восьмигранник проще, чем идеально ровный круг, а так еще и не гнется, пружинит, и камера не проворачивается.

понятно

remix59 · Сообщение **remix59** » 24 мар 2010, 19:50

Строительство продолжается.
Система выпуска:

С такой системой выпуска, пневмоход не слышен в чистом поле на расстоянии уже 100м.

На глушитель потом наварим сифон, выше ватерлинии.

remix59 · Сообщение **remix59** » 24 мар 2010, 19:56

А вот гидравлический привод сцепления:

Цилиндры ВАЗ.

remix59 · Сообщение **remix59** » 24 мар 2010, 20:02

И тормозная система:

Главный цилиндр и вакуум, один контур на барабаны переднего моста.

Дисковый задний трансмиссионный тормоз, второй контур.
Он же промежуточная опора задней карданной передачи.
Все датали ВАЗ-2108, стандартные.

remix59 · Сообщение **remix59** » 24 мар 2010, 20:05

Бензобак на своем месте:

Бак от сапога, заливная горловина будет спереди под крылом.

remix59 · Сообщение **remix59** » 24 мар 2010, 20:13

Система охлаждения:

Радиатор в самом безопасном месте, обдув происходит снизу, назад.

Расширительный бачек. К нему доступ через люк из кабины, впрочем и к другим бачкам и двигателю то же.

Патрубки, термостат.
Пока все.

remix59 · Сообщение **remix59** » 25 май 2010, 14:51

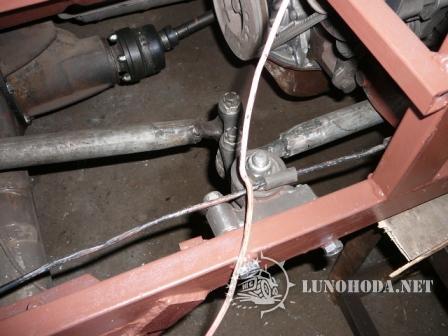

Продолжаем постройку, конструкция рулевого:
Передняя тяга с Уаз-концом.

Вторым концом, уже ВАЗ, приходит на передний маятник, обычный ВАЗ 2101, подшипниковый, на этом пневмоходе, в стальном самодельном корпусе.

От него идет промежуточная тяга, к заднему маятнику, такому же по конструкции.

И вот вся конструкция, без задней тяги идущей на рулевую сошку задней полурамы.

Самая нагруженная часть, это средняя тяга, при перегрузках ломается только она, поэтому всегда в запасе замена.

remix59 · Сообщение **remix59** » 25 май 2010, 15:35

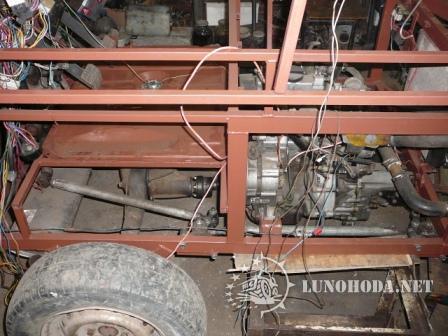

Вот так выглядит передняя полурама с кабиной, но еще без крыльев.

А так задняя без облицовки.

А вот уже практически готовая, с оцинковкой, проводкой, фонариками.

Пора стыковать.

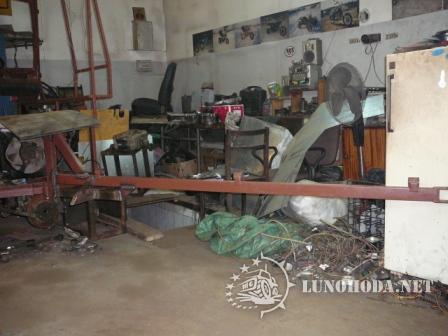

Вот продольная, поворотная балка, с сайлентблоками, для крепления кузова, задним фаркопом, ограничителем поперечного излома.

Передняя часть усилена, осталось сделать поворотную сошку и закрепить рулевую тягу.

remix59 · Сообщение **remix59** » 25 май 2010, 15:41

А вот и материал(седвич-панель) для облицовки кабины, листы 3000х1500х10 мм, по 1000р., за шт.

ztaurus · Сообщение **ztaurus** » 25 май 2010, 15:51

remix59
Подскажи, с мостами карданы соединяются через шрус от нивы, которые между коробкой и раздаткой стоит?

Adler · Сообщение **Adler** » 25 май 2010, 17:29

remix59 писал(а):А вот и материал(седвич-панель) для облицовки кабины, листы 3000х1500х10 мм, по 1000р., за шт.

сендвич где брали?

remix59 · Сообщение **remix59** » 25 май 2010, 18:47

ztaurus писал(а):remix59
Подскажи, с мостами карданы соединяются через шрус от нивы, которые между коробкой и раздаткой стоит?

Передний кардан, это родной, стандартный, Оковский привод, на который вместо наружной гранаты защелкнут промежуточный от Нивы, он дальше прикручен к мосту, сразу скажу на предыдущих двух таких пневмоходах поломок этого узла небыло, обычно срезает короткий промежуточный кардан, по сварочной муфте, сварен из Оковского и Восьмого (запасной вал входит в ремкомплект), но доезжали на переднем мосту.

remix59 · Сообщение **remix59** » 25 май 2010, 18:50

Adler писал(а):сендвич где брали?

У пластиковых окон мастеров, он идет на облицовку проема, на низ балконной двери.
Еще бывает толщиной 25мм., вот на кунг забацать.
