Мой первый проект-переломка /НАЧАЛО+НАЗВАНИЕ + ФОТКИ/

[рыболов]

И еще вопросик: куда подключен второй выход с предохранителя на моей схеме?

[Dimas]

3-5-6 на коммутаторе идут провода дальше параллельно как бы на 1-2-3.
Только на твоей схеме контакты коммутатора переставлены.

[Dimas]

http://files.mail.ru/4928D4E915F94CED9FF22A15BC0851D4

[Dimas]

4- это + с замка зажигания- предохранитель идет на другую цепь, к этой цепи не относится.

[Dimas]

а по раме- сверху над узлом перелома на передней части рамы надо либо параллелограмм доделать либо косынки из центра к краям (как на раме для фаркопа)

[рыболов]

а по раме- сверху над узлом перелома на передней части рамы надо либо параллелограмм доделать либо косынки из центра к краям (как на раме для фаркопа)

Это верно, рама еще в процессе и сварена на прихватки. Работаем..., потом переделвываем. Процесс творческий

[Dimas]

рыболов
с проводкой разобрались теперь?

[рыболов]

Буду делать по схеме, хотя... смущает, что провода придется крестить по цвету. как-то не по фэншую. В любом случае, спасибо.

[рыболов]

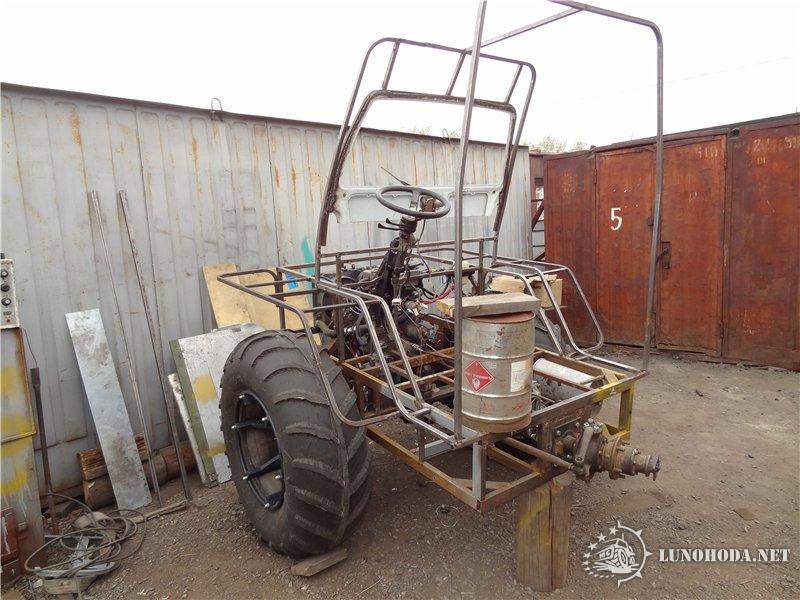

Ура! Отпуск продолжаю строить каракат:

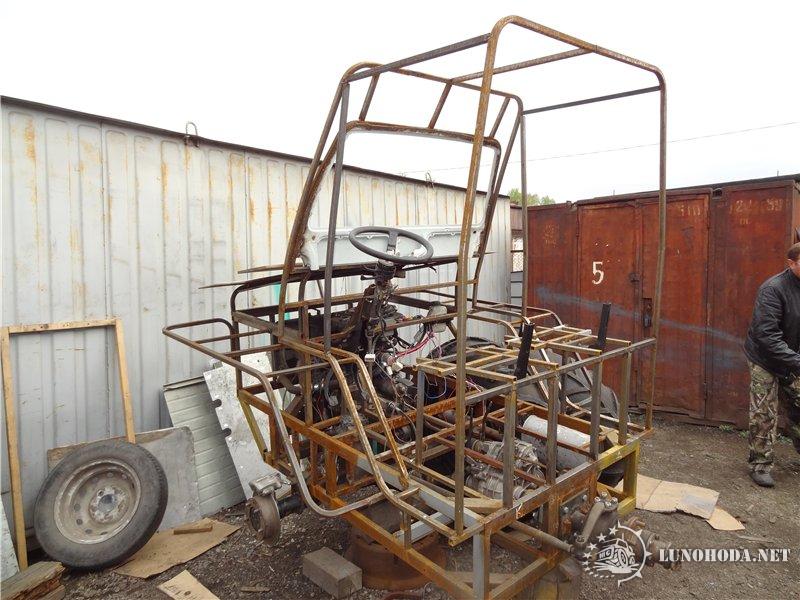

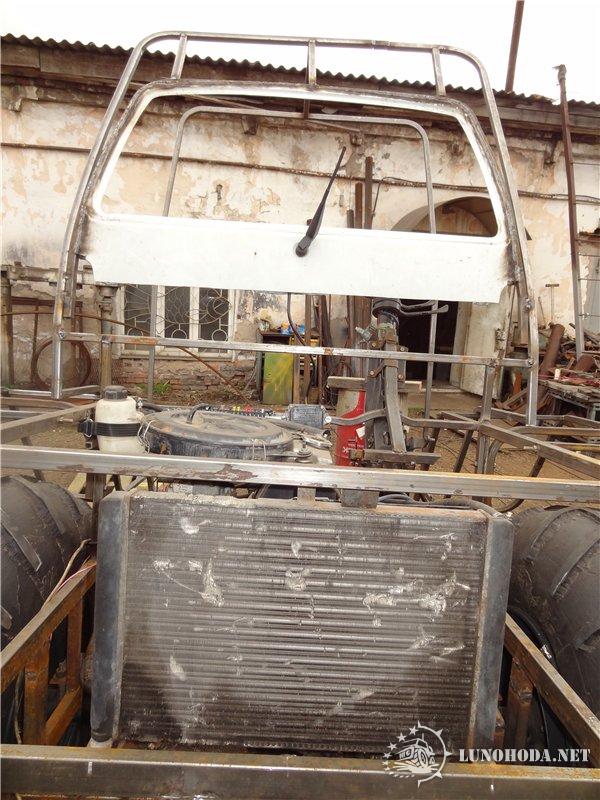

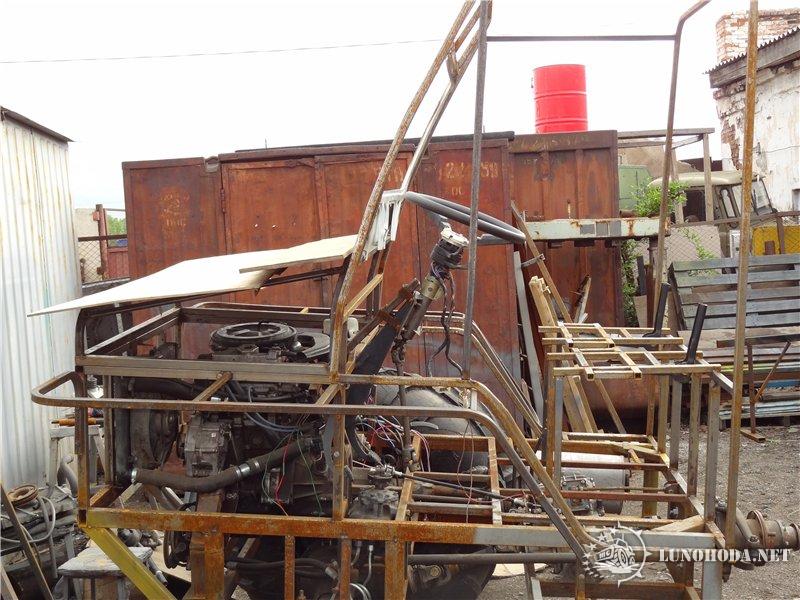

Ваяю кабину, лобовое - задняя дверь оки





Высота кабины от пола - 150 см. от земли - 230 где-то Высоковато - нет?



Крылья сделал съемными, на болтах. Зачем - х.з., просто захотелось.

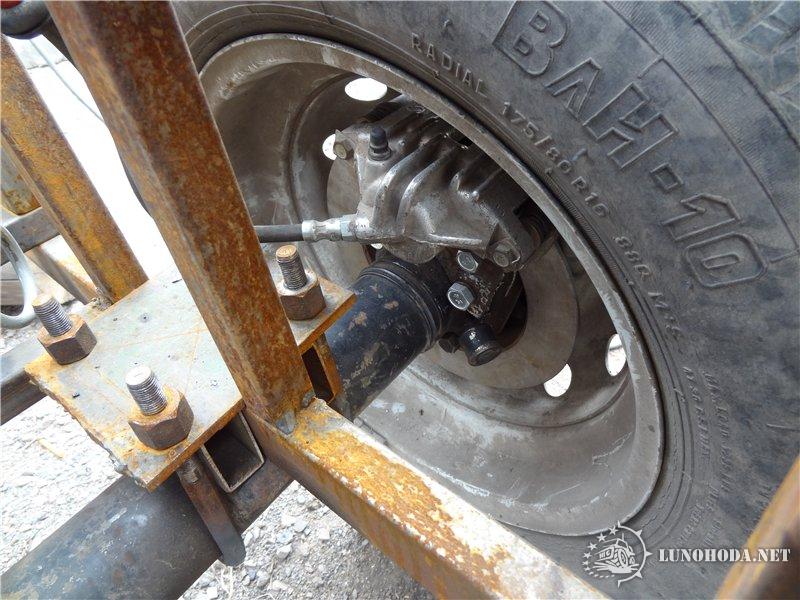

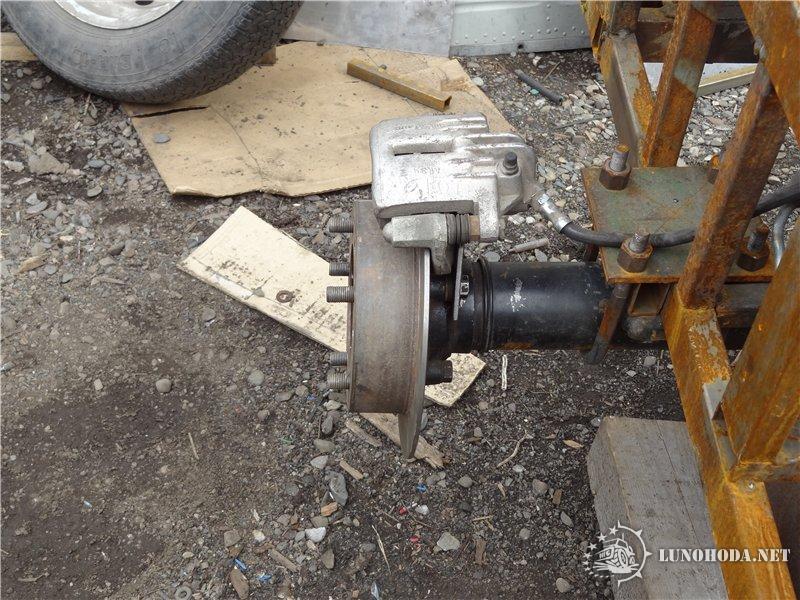

Тормоза решил делать дисковые на передние колеса. Диск от нивы не подошел совсем чуть, пришлось разделывать от Тойота - Сурф. Вроде стал как надо.



супорт оки стал в колесный диск нивы как родной

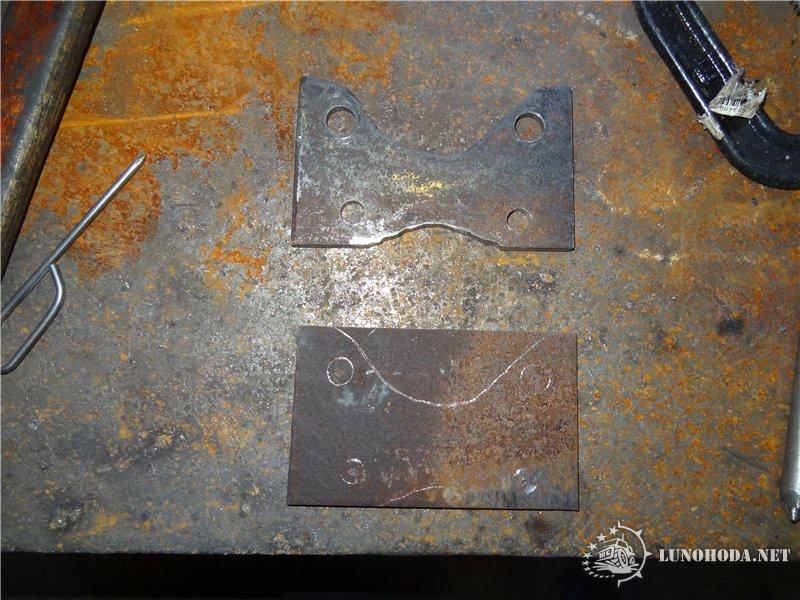

Готовлю пластины крепления супортов.

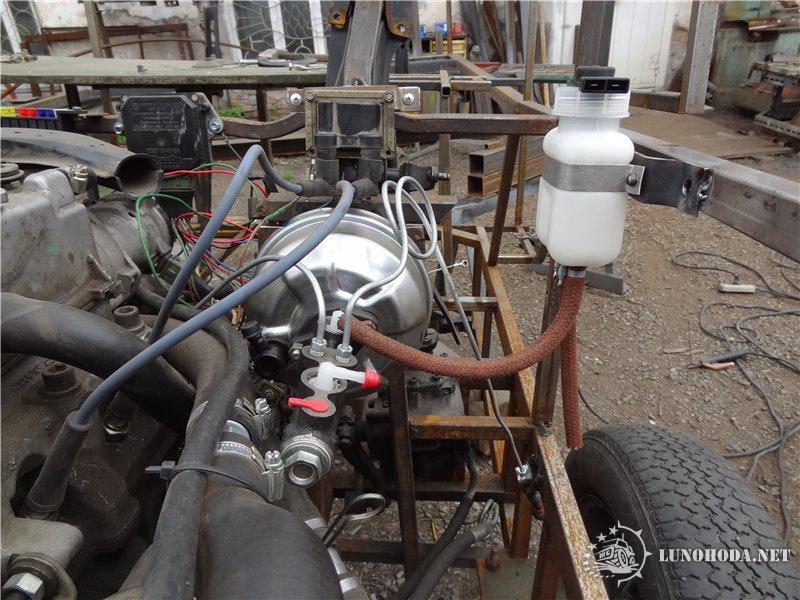

Вакуум - от классики, цилиндр просил от оки - в магазине дали от нивы, сказали - он!

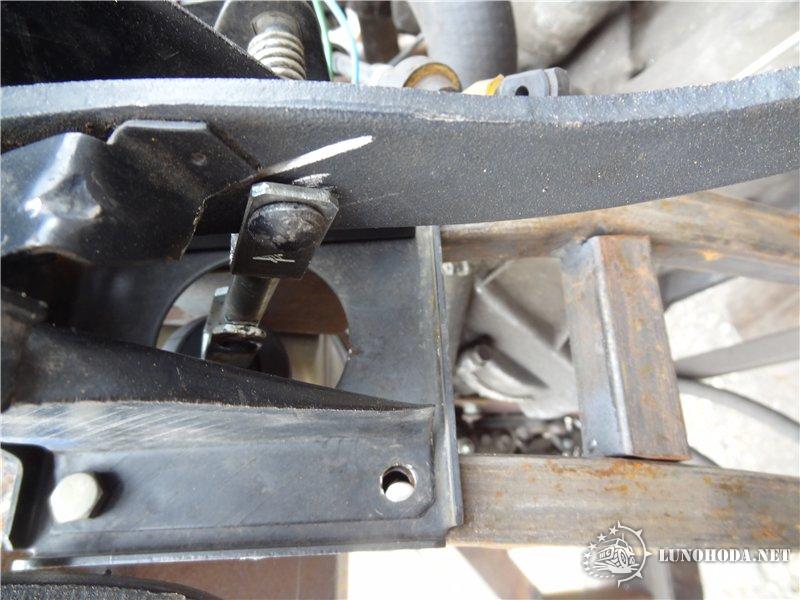

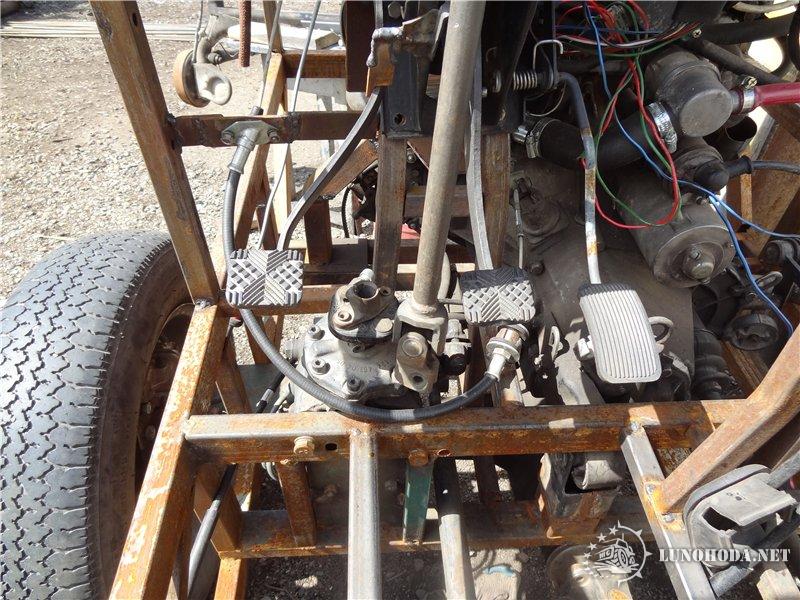

привод на педаль пришлось надставить такой же вилкой от сдохшего вакуума от девятки. Сварка. И пересверлил отверствие на педали ниже на 40 мм.

[серега41]

рыболов
По лесовозным дорогам вродь кабина высоковата,а так тебе ездить.
В остальном так держать .

[рыболов]

Блин, воткнулся рогом в проблему Решил ставить тросоую кулису, нашел кое-как но, она по тросам безнадежно длинная, можно ли их укоротить? Может кто знает, помогайте, плз

[рыболов]

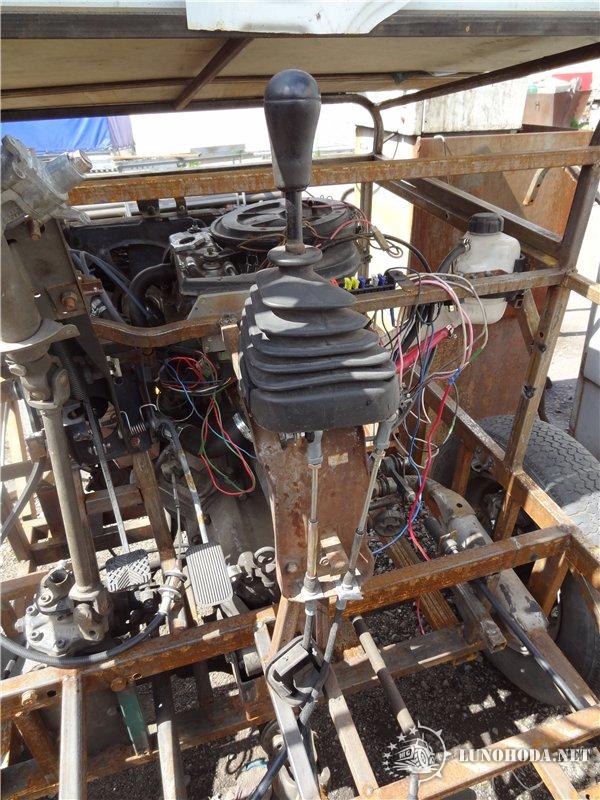

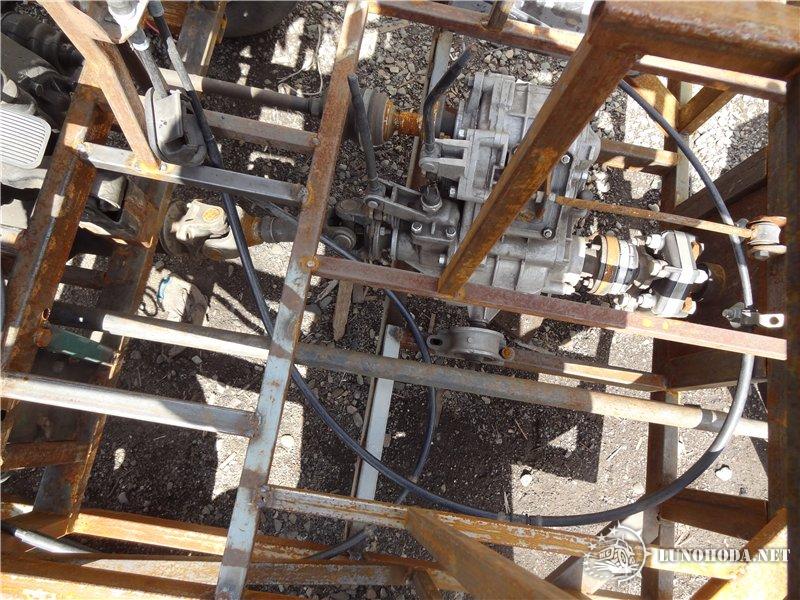

Одолел-таки тросовую кулису.



Не стал морочиться с укорачиванием тросов (форум отмолчался ), навил их кольцами в раме. Какая им разница в какой позе работать.

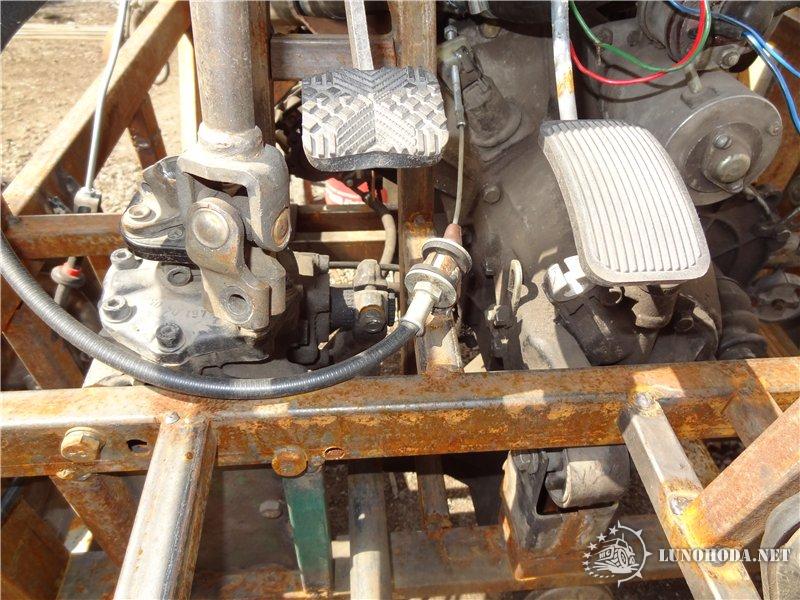

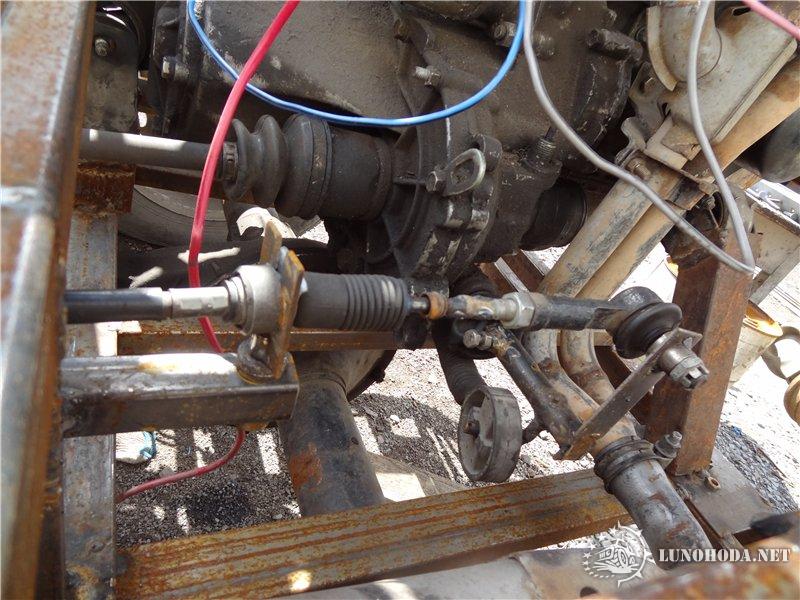

подсоединение к валу на коробке. Внедрил на трос рулевой наконечник Оки.



Перенес кронштейн троса сцепления с коробки на раму. Трос тоже Оки.

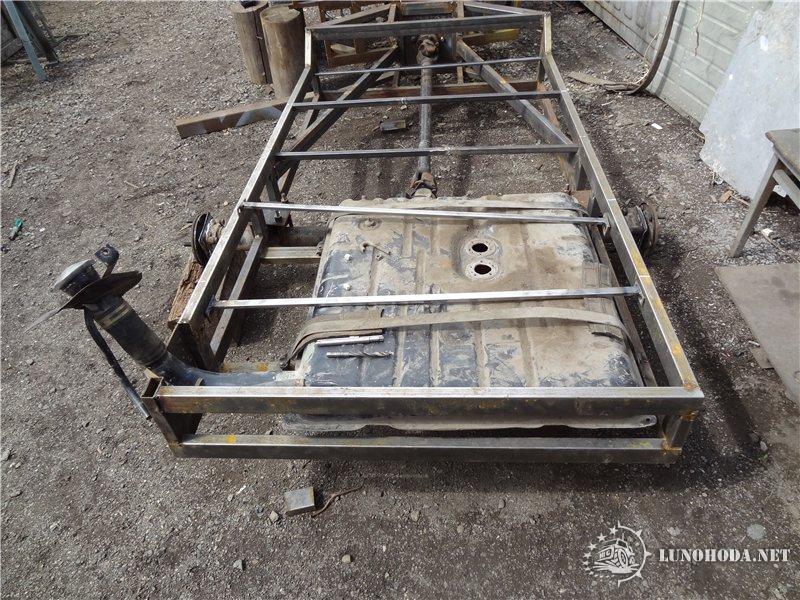

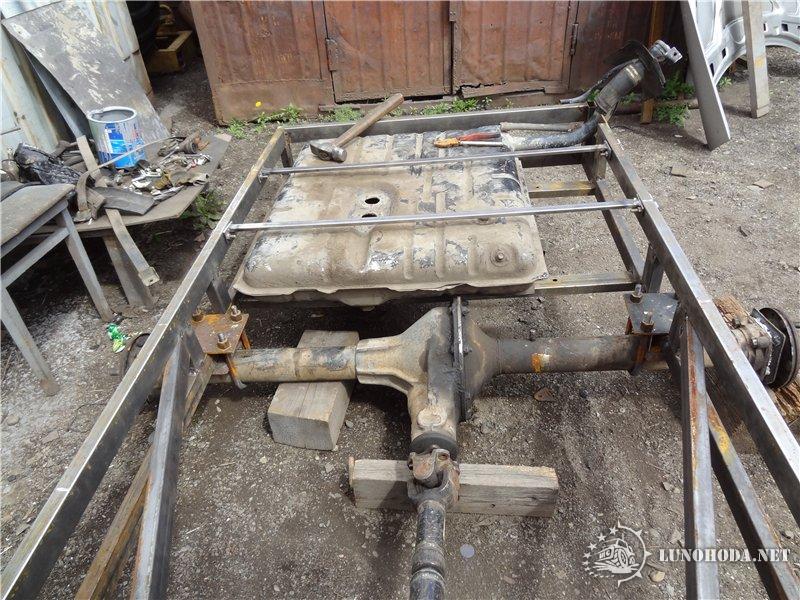

Заднюю раму сделал ниже на 120 мм. Ровно, чтобы бак газ-24 вошел.

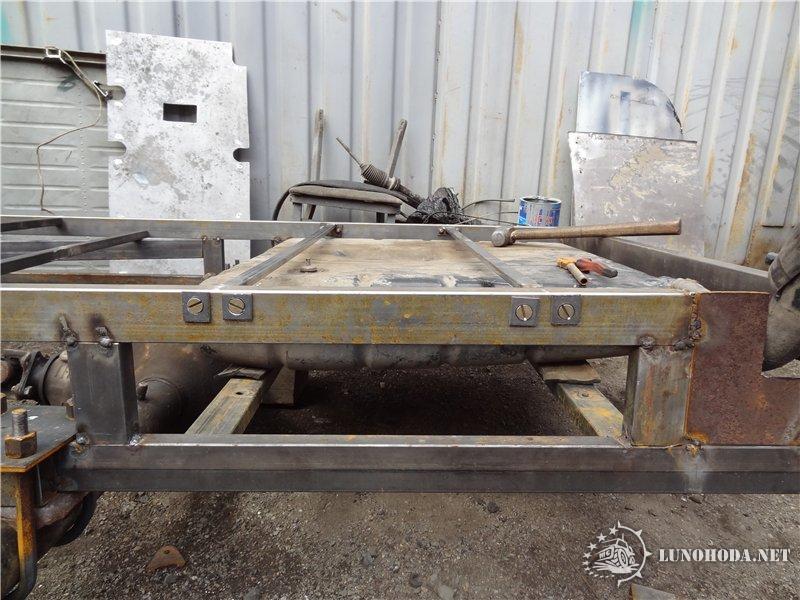

Две перемычки для опоры пола, те, что над баком сделал съемными. Условия сборки-разборки

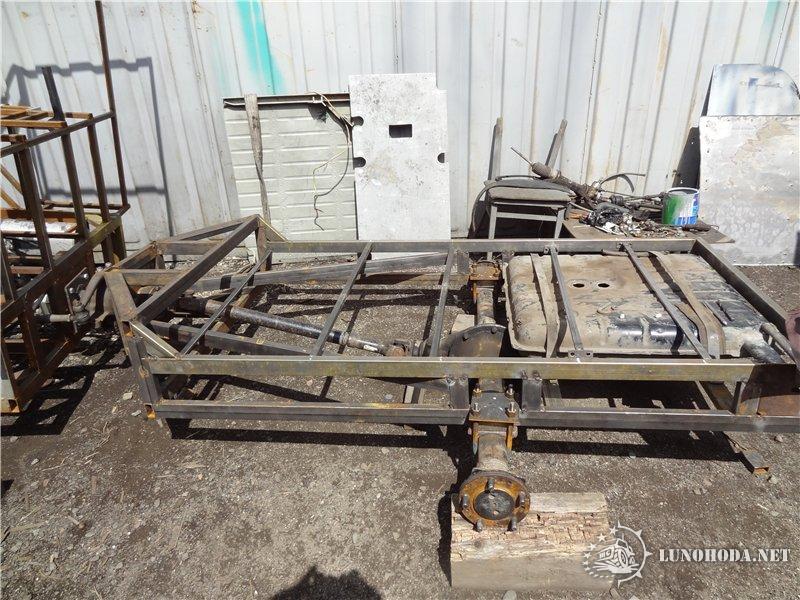

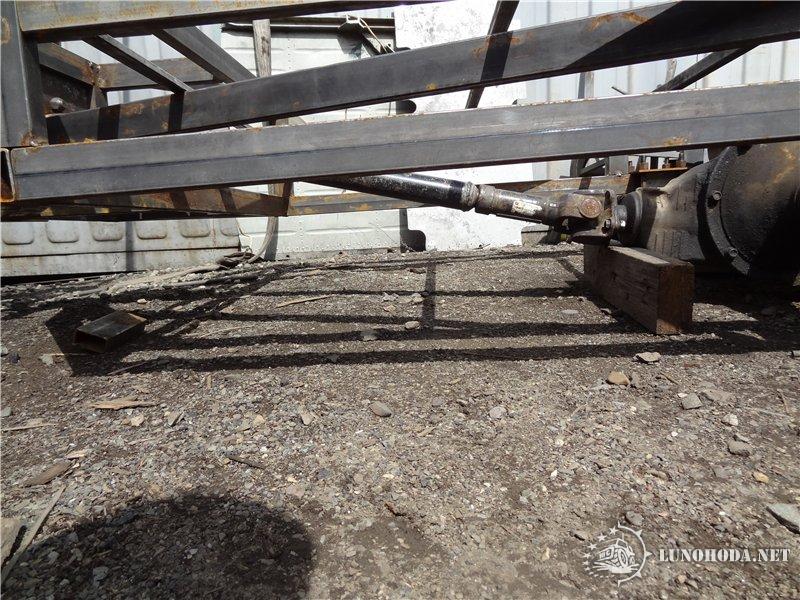

Угол наклона кардана по-моему очень даже ничего, в смысле - нормальный такой угол.


Подскажите, кто знает, мост задний стоит правильно?

[viiktor]

рыболов от чего тросовая кулиса

[рыболов]

рыболов от чего тросовая кулиса

от японского грузовичка тонны на 3, кажется "Мазда"

[lunatik-1]

рыболов


Скажи пожалуйста, где тема с ИНСТРУКЦИЕЙ по вставке фотографий?
Ты читал её?
Ты вставляешь фотографии согласно Правил?
