ВОМ на планетарный поворот.

[Сергей51]

Собрал весь комплект на 2 планетарки. Кручу-верчу, мысли ищу как более технологично все соединить.
Исходные -
Редуктор (ГП) переделанный из заднего моста ВАЗ2121 - по стандартной технологии. Единственное что обе полуоси будут короткие.
Прикинул, что можно гранату приварить к солнечной шестерне по такой схеме -


Т.е. вся планетарка будет "вставлена" в редуктор ГП.
Подшипник только придется подбирать поболее диаметром - по прикидкам на 85 мм. внутренний диаметр.

P.S. На фото граната от ОКИ.

[улан]

Сергей51
Замучаешься центровать сразу три редуктора,надо хоть совсем маленькие карданчики.

P.S. На фото граната от ОКИ

гранату надо отрезать,чтобы осталась типа трубы и приварить к солнышку,расточить до 70мм.подшипник будет 114. и уже можно приколхозить карданчик

[Сергей51]

Планетарки на ГП, от планетарок на борта или карданы, или шрусы.

[евген 66]

Сергей51

все получается сложно по твоей схеме ,лучше идти проверенным путем как советует улан

вроде полуоси газ-66 хотел мерить что не понравилось?

[Сергей51]

евген 66 -

Я и говорю - "мыслю" По схеме улан планетарки "висят" на бортах ... думаем дальше.
А полуоси от БТР-60 не подходят, у них 10 шлицов. Поворачал бортовые, тоже от БТР, отдают за просто так, но уж очень тяжелые

[евген 66]

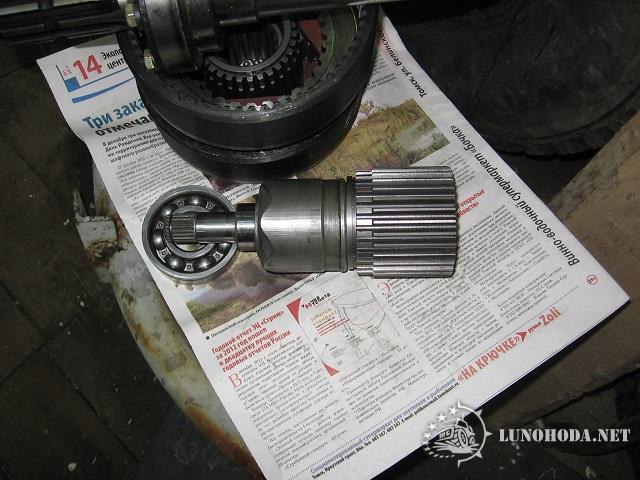

вот полуось вставлена в водило немного обточил ( полуось поржавела да от грязи почистил встала без проблем

http://fotki.yandex.ru/users/hramtzov-e ... ew/758649/[/img]

[евген 66]

По схеме улан планетарки "висят" на бортах ... думаем дальше.

это самый простой вариант так как борт является одной точкой опоры , если делать не на борт то тогда придется ставить 2 точки опоры на планетарку , плюс подшипники в чулок и более сложней центрировать все это дело

[Сергей51]

Прикинул, как все будет выглядеть на компьютере. Все советы приняты - планетарка на борту, к ГП будет идти кардан.




По причине наличия достаточного количества узлов от УАЗ, скомпоновал переходник на вилку кардана УАЗа.

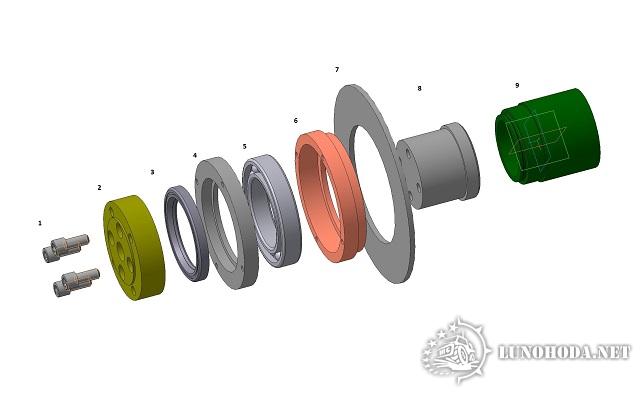

Позиции по рисунку -
1- 4 болта с внутренним шестигранником М10.
2- Переходник на кардан УАЗ.
3- Манжета 70 х 95 х 10.
4- Обойма манжеты П.3. 4 отв. D 6 mm.
5- Подшипник 114 (70 х 110 х 20).
6- Обойма подшипника П.5. Приваривается к П.7. 4 отв. М6.
7- Крышка тормозного барабана (отверстия под шпильки крепления не показаны).
8- Переходник П.2 и П.9 (шестерня солнечная 70-4202032), посадочное место манжеты и подшипника (П.3 и П.5) проточено до D 70мм. П.8 и П.9 сваривать между собой. 4 отв. М10 (для П.1).
9- Шестерня солнечная 70-4202032.
Болты ( 4 шт. М6) крепления П.4 и П.6 не показаны.

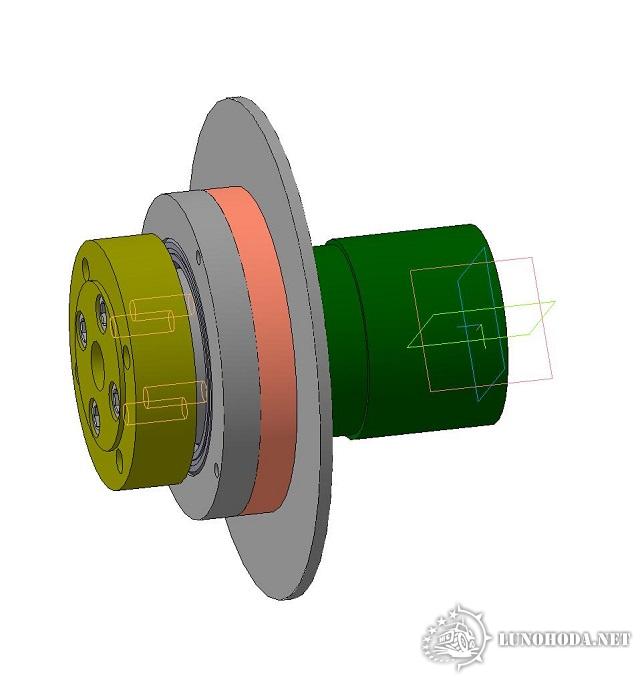

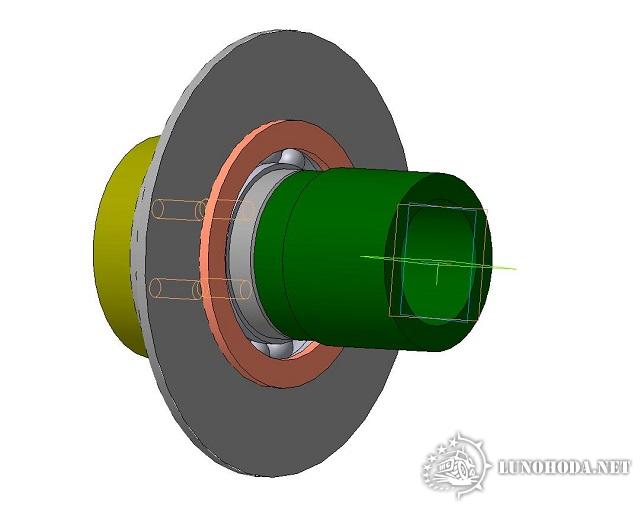

Вид этого узла в сборе -




Какие соображения по такой компоновке у гуру вездеходостроения?

[улан]

Типа так,через отверстие в гранате затягивается гайка выходного вала,
вставляется граната,пыльник. Пыльник будет работать как сапун,хотя по ходу эксплуатации замечено что редуктор практически не греется,видимо теплоотдача идет по валу на ведущую звезду

[Сергей51]

улан -

Ну нету у меня деталей от ОКИ

Гайку вала можно затянуть и до установки всего этого узла, на последнем этапе только прикрутить крышку к тормозному барабану.

Крутил сегодня в руках гранаты от НИВы, их не проточить до 70 мм, максимум до 85, там подшипник будет уже ого-го ...

[улан]

Сергей51
Подшипник 117,наружный 120 внутренний 85,вполне подойдет.
Проедь по мелким автосервисам,не обязательно же новые гранаты.

[drscoch]

Сергей51
В компасе рисуете? Можете поделиться?

[улан]

drscoch
Рисую,но там долго.Что конкретно интересует,есть кой какие наброски.

[Сергей51]

drscoch -

Аналогично улан

Нужно учесть что это не точные чертежи, все придется подгонять по месту. Да и на том, что показал много чего не хватает.
На днях заберу передний мост от Нивы (очередной подарок ), сниму размеры, буду на компе прикидывать компоновку, уже под Нивовские узлы Как нарисую, сброшу для обсуждения.

[drscoch]

Был бы признателен за любые чертежи деталей ВОМ в компасе, я его неделю как установил, изучаю!
