Самодельный монтажный кран в кузов газели

[Dobryakov76]

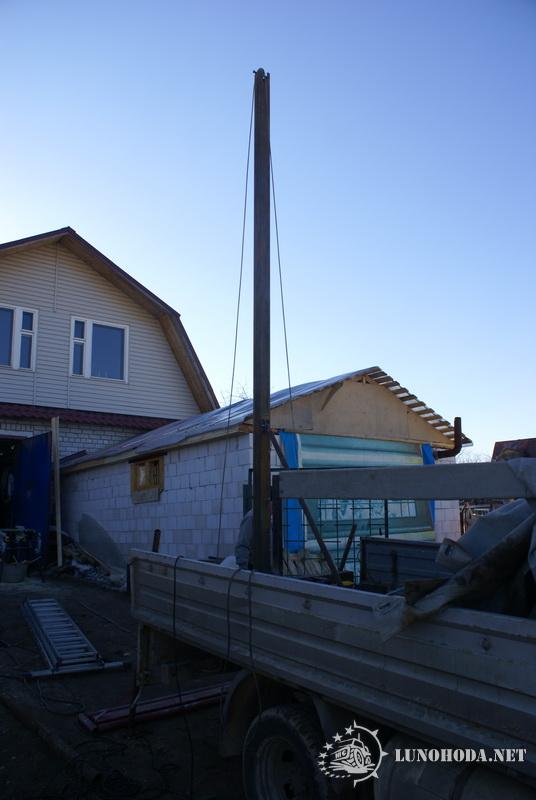

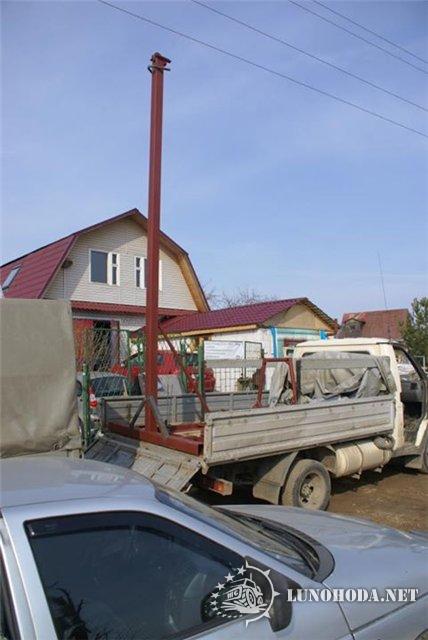

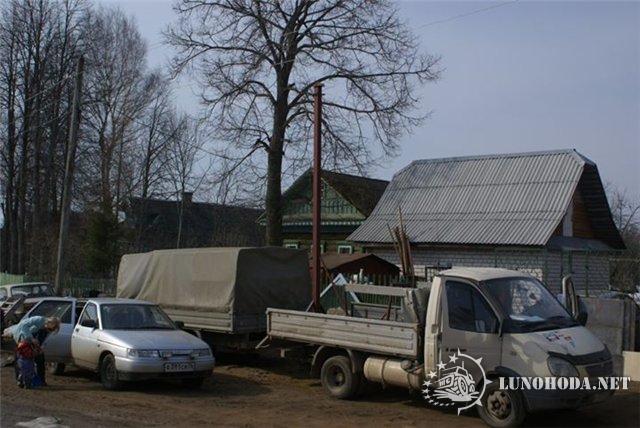

Вот простенький монтажный кран. Главная цель постройки - успокоить жабу, которая до этого не давала покупать лебедку в машину. Состав:
лебедка: китайская
стрела: проф труба 100х100х4
рама:уголок 75, плюс всякие подножные обрезки. Коепится к раме шпильками 10мм через отверстия в кузове.
соединение стрелы с рамой-петли гаражные.
На сегодняшний день уверенно берет грузы 300кг с рессор. Больше пока просто нужды не было поднимать

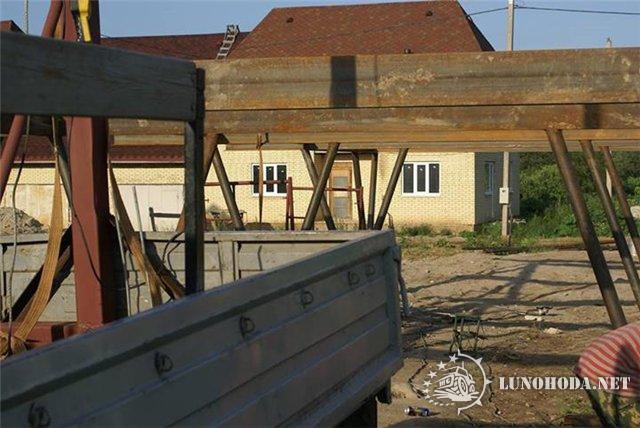

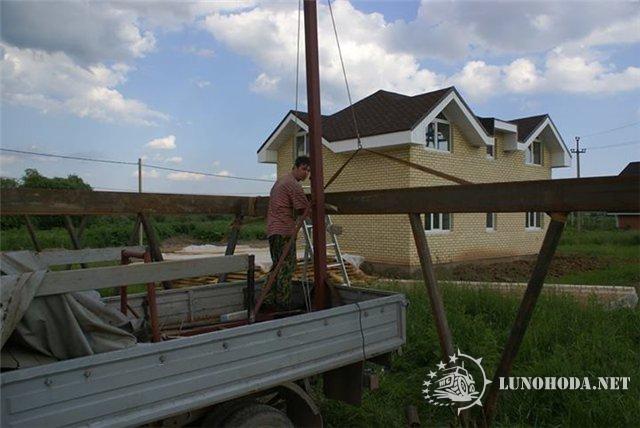

Монтаж сварной рамы

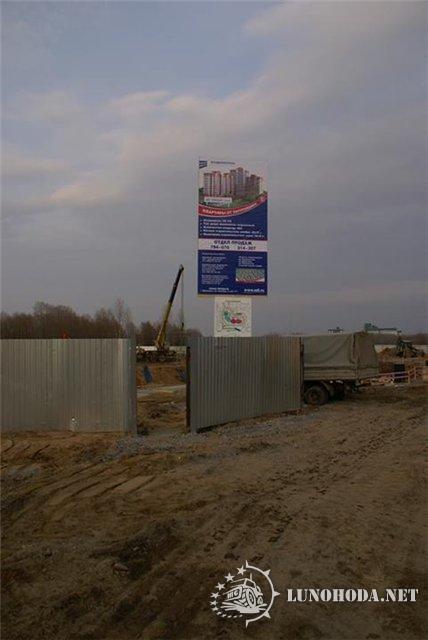

Монтаж рекламного щита

[Егорий]

Что-то ни фига не ясно... Больше смахивает на буровую установку... Как нибудь по-подробнее можно? Фото не нужно так сжимать, а то не рассмотреть толком.

[Dobryakov76]

Может быть не очень понятно расписал.

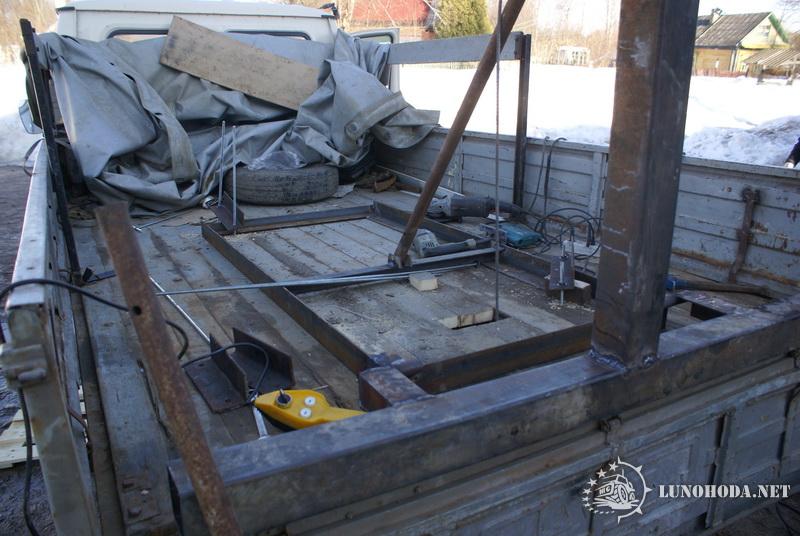

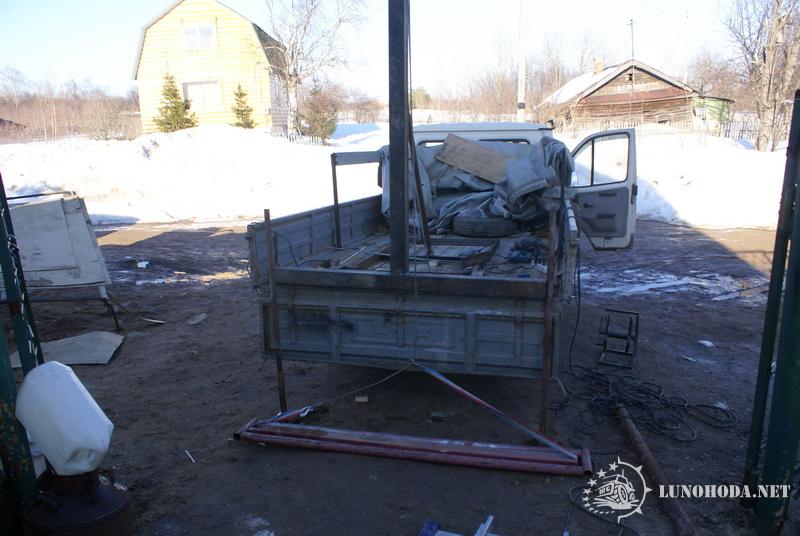

Идея на основе бурилки. труба крана смонтирована на каркасе из уголка на петлях. Имеет фиксацию в вертикальном положении подпоркой. Вся конструкция ставится в кузов и крепится к раме стремянками, длиной около 0.7м. Наверху трубы сделан ролик. На раме под кузовом смонтирована лебедка. в полу кузова сделано отверстие. через него трос, через ролик и можно что-нибудь поднимать

[Володька Николаев]

Dobryakov76
Доброго времени суток. Почитайте пожалуйста правила по оформлению фотографий на форуме (все фото должны быть в разрешении 800) http://lunohoda.net/forum/viewtopic.php?t=1092
Иначе вашу тему заблокируют. Будет очень обидно.

[Dobryakov76]

Теме ровно год)) не заблокировали. Мне редактирование недоступно. Фотки есть не ужатые. Как их передать?

[Володька Николаев]

Я думаю так будет лучше. Первые фото отредактировать не могу.










Или создайте новую тему с правильно оформленными фото. А модераторы эту удалят.

[lunatik-1]

Вованчик


Не 640, а 800 !!!!!!!!!

[Володька Николаев]

lunatik
Он через радикал загрузил именно в таком качестве, я просто подругому вставил, качество поменять не удалось.

[lunatik-1]

Вованчик


Понял
