Мини-трактор из Оки и Уаз 4х4 переломка

Саня · Сообщение **Саня** » 11 дек 2009, 15:36

Shiper писал(а):вот только я с ВОМ собираюсь делать только как его делать с переломкой.

одну крестовину по ближе к оси качания(складывания полурам и кардан подлинней. на тракторах именно так и делают

Shiper · Сообщение **Shiper** » 11 дек 2009, 15:44

Саня
можешь на чертеже на клепать как будет выглядеть ось ломанья при такой компоновке.

Саня · Сообщение **Саня** » 11 дек 2009, 16:06

схему переломки какую будеш делать, на УАЗ, или проще?

Shiper · Сообщение **Shiper** » 11 дек 2009, 16:25

Саня
пока что дай на уаз.
так как буду именно из него делать.

Саня · Сообщение **Саня** » 11 дек 2009, 17:59

найди по поисковику схему к узлу перелома Т-150К или К-700 там всё есть,

готовых чертежей нет, надо рисовать, возможно не поймёш, если у кого есть под рукой скиньте плиз.

вовочка

вот могу ссылкой помочь http://www-us.agrotech.com.ua/rus/catalog/5/49/
вообще такое ощущение что инфа по Т-150 и К-700 в инете засекречена - очень мало инфы!!

Саня · Сообщение **Саня** » 11 дек 2009, 18:19

Легче сфоткать, на днях если К-700 увижу и не забуду, сфоткаю, выложу.

Shiper · Сообщение **Shiper** » 11 дек 2009, 19:35

вовочка
аналогично... мне кажется информация на ломающиеся рамы тракторов строго конфиденциальна,конкуренты.

Саня · Сообщение **Саня** » 11 дек 2009, 20:11

Ну смотрите в каракатах рама на УАЗ поворотном кулаке, только момент передаёт не ШРУС, а сдвоенная крестовина и не на подшипнике полурамы поворачиваются (от вывешивания) а на бронзовой муфте.
Привод ВОМ идёт над шарниром, кардан немного длинней и на шлицах. ось складывания полурам идёт через крестовины ВОМ. в принципе всё, набросай для себя рисунок, там всё просто.

mostovichok · Сообщение **mostovichok** » 11 дек 2009, 23:13

Shiper посмотри в этой теме стр3 первое сообщение на фото видно как радан проходит ниже узла перелома может сложно объесняю но теперь прикинь узел перелома в районе кардана а над узлом будет хвостовик ВОМа

Shiper · Сообщение **Shiper** » 12 дек 2009, 11:06

mostovichok
ну и где там вом? я вижу только ломающуюся раму.

Саня · Сообщение **Саня** » 12 дек 2009, 11:11

Shiper писал(а):ну и где там вом? я вижу только ломающуюся раму.

Видиш золотой лев????
Увидиш золото не увидиш льва, увидиш льва не увишиш золота

mostovichok писал(а):"]на фото видно как радан проходит ниже узла перелома

mostovichok писал(а):прикинь узел перелома в районе кардана а над узлом будет хвостовик ВОМа

не ЭТО а также

вовочка

читать между строк и видеть, то, чего еще нету дано не каждому самодельщику

mostovichok · Сообщение **mostovichok** » 12 дек 2009, 13:58

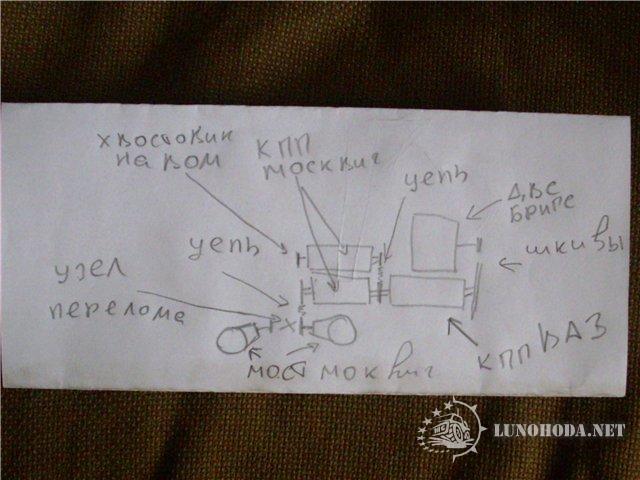

незнаю как обяснить думал что поимеш представь на передней полураме над узлом перелома(не в узле а выше)хвостовик привод на хвостовик планирую с кпп мосвичя чтобы включался отдельно

извиняюсь если так непонятно я не художник

Саня · Сообщение **Саня** » 12 дек 2009, 14:49

ну об этом и писали, только крестовина ВОМ должна быть над узлом перелома рамы.
