Строю гусеничный вездеход, нужен совет!

[shap]

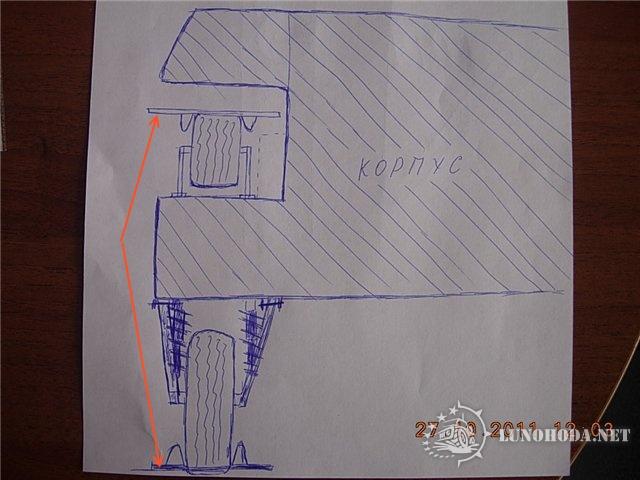

При таком раскладе расстояние между нижней и верхней ветвью гусеницы будет очень уж большим. Аппарат будет похож на танк первой мировой войны

[Арт]

Балансиры завтулены бронзовыми втулками от 130 бульдога стоят в головках шатунов.

А можеш поподробнее об этом узле рассказать? Какую использовал трубу, ее проточил или как? На нее втулки одел бронзовые, насколько я понимаю? Сверху на втулку снова трубу? А к ней уже приварил балансир, может есть фото, размеры, чертежи, непосредственно этого узла? А втулки бронзовые сколько проходят, они от чего то другого могут быть использованы? Просто не хочется делать ошибок.

[Егоров Юрий]

Арт
Сейчас конкретно размеров узла не помню, а чтоб померить нужно разбирать.
Втулка взята из верхней головки шатуна бульдозера 130 , Две таких втулки запрессованы в трубу которая приварена к балансиру. Ось балансира из 57 трубы (толстостенной) про точенной по внутреннему диаметру втулок и все . Ось пропущена через всю лодку на неё надеты балансиры, сделаны зирки для смазки втулок, а закреплен балансир с помощью шайбы и болта-стопора. Проходит втулка думаю не хуже подшипника да и на разбитой еще ездить и ездить можно на ТТ-4 ходят в балансирах до побелы. Втулку можно подобрать и другую но данная втулка в магазина запчастей у нас стоит 450 р. Можно втулки из капралона от осей рычагов ГАЗ 71 и.т.д.

[Арт]

Егоров Юрий
Спасибо за инфу, будем искать втулки. А болт-стопор с шайбой в чё вкручивается, в 57 трубе гайка внутри чтоли?

[Егоров Юрий]

Арт
На фото видно ведь. В ось балансира (57 трубу )вварена пробка как продолжение оси но меньшего диаметра на неё надета шайба опирающаяся в трубу со втулками, а в пробке просверлено отверстие и болт вставлен как шплинт не дающий сползать балансиру.

[Арт]

Егоров Юрий
Понял, будем изобретать

[Арт]

Юкон
На фото вижу 57 трубу сверху, что приварена к балансиру, а внутри палец из чего?

[Егоров Юрий]

Арт
57 и есть ось балансира , а к балансиру если память не изменяет семьдесят...... какаято приварена и в неё запрессованы втулки.

[Арт]

Арт
57 и есть ось балансира , а к балансиру если память не изменяет семьдесят...... какаято приварена и в неё запрессованы втулки.

А вот оно как. Сверху наверна 76. Понял будем изобретать.

[Егоров Юрий]

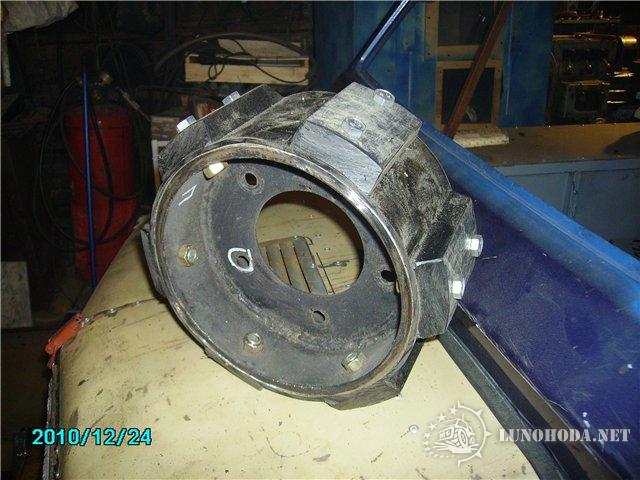

В принципе у меня таже схема звезды как у
Алексея Калинина


но меньше диаметром и крепление зуба на болты, но пока не слабнут



Но думаю что вершину зуба нужно немного заострить, что я и сделал в процессе эксплуатации.

[lunatik-1]

В принципе у меня таже схема звезды как у
Алексея Калинина


но меньше диаметром и крепление зуба на болты, но пока не слабнут



Но думаю что вершину зуба нужно немного заострить, что я и сделал в процессе эксплуатации.

Други !
Создайте СПЕЦ.ТЕМУ по фотографиям правильных приводных звёзд

[Бандерлогин]

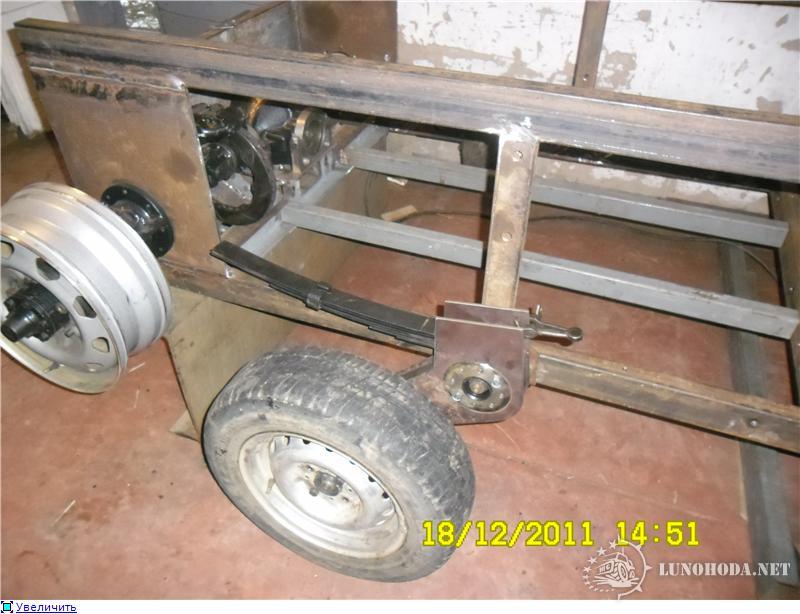

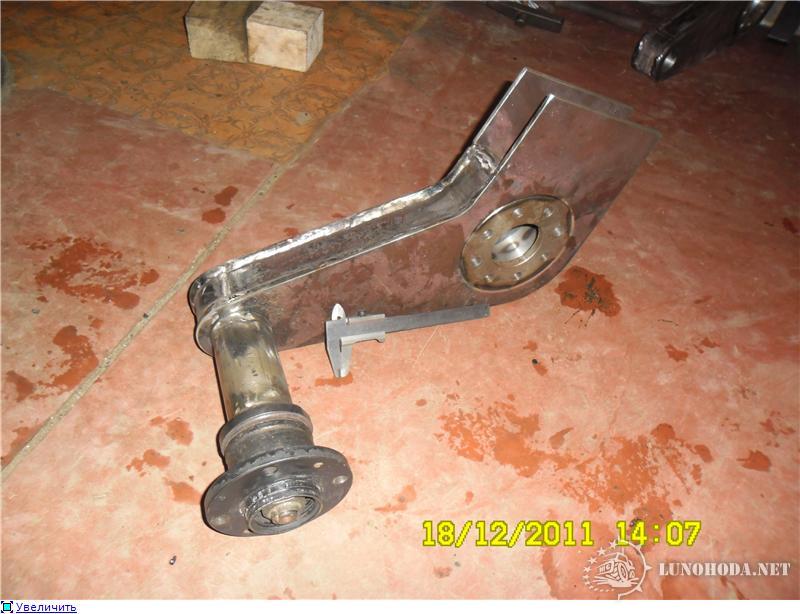

Здравствуйте, товарищи. А как Вам такой вариант подвески? Четвертьэллиптическая рессора в сварном коробчатом рычаге.

[lunatik-1]

это опять Андрюхин???

[Konservator]

А как Вам такой вариант подвески? Четвертьэллиптическая рессора в сварном коробчатом рычаге

Бандерлогин
С немецкого Pz-II содрал?!
Хороша. Но для вездехода наверное тяжеловато смотрится

[KIBERDOG]

Здравствуйте, товарищи. А как Вам такой вариант подвески? Четвертьэллиптическая рессора в сварном коробчатом рычаге.

да, видно что проделан большой труд

интересно, сколько по деньгам обойдётся одна часть такой подвески?? и хорошо ли просчитана нагрузка??

мне конечно такое не осилить, у нас легче найти негра чем токоря, да и с лазерной резкой побегать придётся..

с целью простоты подвески, я бы купил готовую, заводская резино жгутовая ось стоит 7100 руб, тоесть одна часть подвески примерно обойдётся в 3500 рублей, вполне примелемо..

http://shop.autoflex-knott.ru/catalog.php?tovar_id=243
