Вездеход-амфибия 6Х6 с подвеской /Петрозаводск/

[новичок]

Как, чем регулировать, чем перекрывать, пока непонятно.

гидропривод?
Алексей, планирую на этой неделе приехать в Петрозаводск. если не против то можно встретится.

[gudvin]

В начале недели собираю все подушки и буду приделывать. Попробую какойнибуть шарнир поставить эксперементально, посмотрим что будет.

Лучший вариант одеть их на аммортизатор, тогда подушка работает без изгиба

[Самоделкин ПТЗ]

Это очень громозкий вариант, я б тогда взял пневмосподушки от кабины грузовика, там уже все в сборе. Но представте себе длинну амортизатора с ходом в 200 мм . это например газель. его длинна в собраном виде 350 а у этой подушке 100. Мне не позволительно делать много полостей в кузове, теряю водоизмещение, каждый такой стакан под амортизатор с подушкой сьест ( диаметр 220, высота 320) 12 литров * 6 шт итого 72 л водоизмещения . Это целый пассажир.
Плавание делает массу ограничений, но это того стоит.

[gudvin]

Это очень громозкий вариант, я б тогда взял пневмосподушки от кабины грузовика, там уже все в сборе. Но представте себе длинну амортизатора с ходом в 200 мм . это например газель. его длинна в собраном виде 350 а у этой подушке 100.

Я в принципе согласен со всем. Только зачем вам ход подушки 200мм, она же стоит, судя по видео, по середине рычага(или даже меньше), а это значит ход колеса 400-500мм вы на триал собрались ?

[Самоделкин ПТЗ]

В самом начале разработки подвески было задано: ход должен составить 400 мм. По нашему мнению это нужно для:
1. пережать поперечные деревья( так как на 3 осном это уже не тоже самое что на 2х осном вездеходе)
2. иметь возможность двигаться по снегу глубиной до 400-500 мм( не путать с длительным перемещением. только преодоление сложных мест)
3. Выбираться на берег где он имеет ступеньку или склон.
4. двигаться по мелководью на колесах без сноса течением.
5. в болоте при посадке на дно будет возможность подняться и сдать назад( но я не уверен в таком маневре, не пробовал не разу)

[тсм350]

Самоделкин ПТЗ
А крутящий момент от звёздочек не будет прижимать к земле (придвижении вперёд) и приподнимать (при движении назад)?

[Самоделкин ПТЗ]

Курс начинающего строителя пневмоподвески.

Разберем изготовление и cборку подушки RUBENA(DUNLOP) 6”X 3”.
Берем лист 10ки и точим из нее вот такие кольца. Поверхность можно особо не шлифовать и размеры +/- 0.5 мм. Радиусы обезательны.

Потом берем лист 5ки и вырезаем крышки. По кондуктору все это сверлим, нарезаем резьбу( обезательно М8 на 8 шт), привариваем шпильки и штуцер. Из проволки на 8 мм гнем кольца с вн диаметром 84мм, свариваем встык, зачищаем сварку и шлифуем наждачной бумагой.
Все это красим и прогоняем резьбу от краски.




Начинаем собирать.
Надо сделать вот такие деревянные монтажки, руками не получится.

Берем подушку, греем ее феном или чем нибутьи надеваем кольцо, начиная с засовывания его сначала под буртик, потом на первый бублик.



Берем второе кольцо и надеваем к первому



, далее первое засовываем через второй бублик на свое место, а второе кольцо на свое.




Расправляем и можно отдохнуть, вытереть пот со лба. Без сноровки это занимает минут десять.

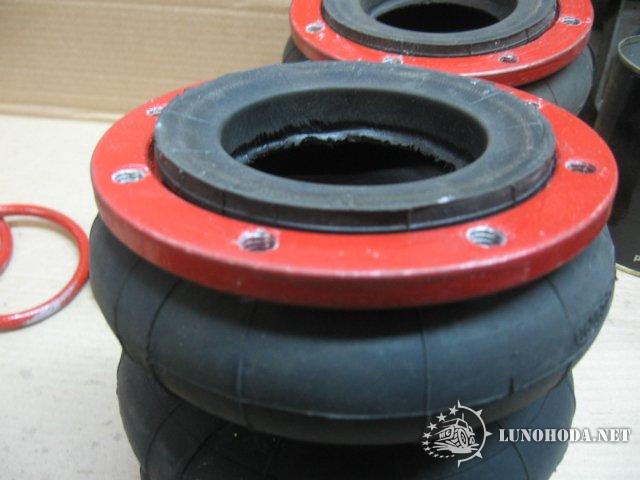

Дальше проще, берем зажимные кольца и надеваем на подушку, начиная с одного края, постепенно проталкивая буртик в отверстие и засовывая его за края кольца. Выравниваем кольца по меткам или отв под резьбу, ориентироваться можно по ребрам на подушке.

Ставим подушку вертикально(пока она еще торчит)

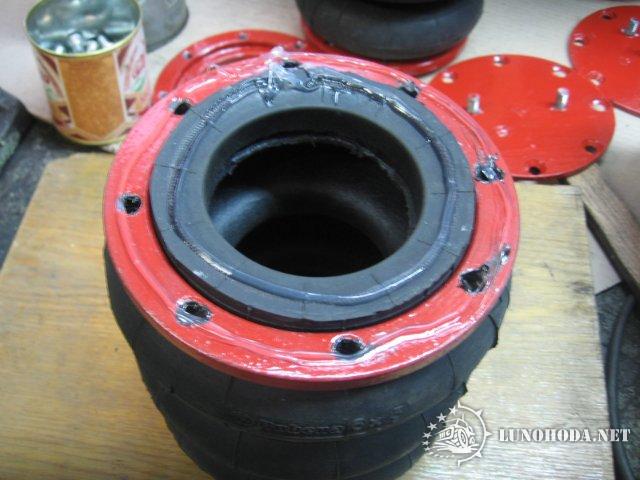

, мажим графитом резбу а силиконом торец подушки и кольцо( от грязи,так как кольца прилегаю не плотно) .

Накрываем крышкой, совмещаем метки( метить надо перед сверловкой по кондуктору и крышки и кольца, тогда можно не особо точно сверлить), вставляем заранее укороченные винтики( удобно их резать закручивая до упора в зажимное кольцо, отрезая заподлецо с кольцом) затягиваем сначала крест накрест а потом по кругу на 2 круга.

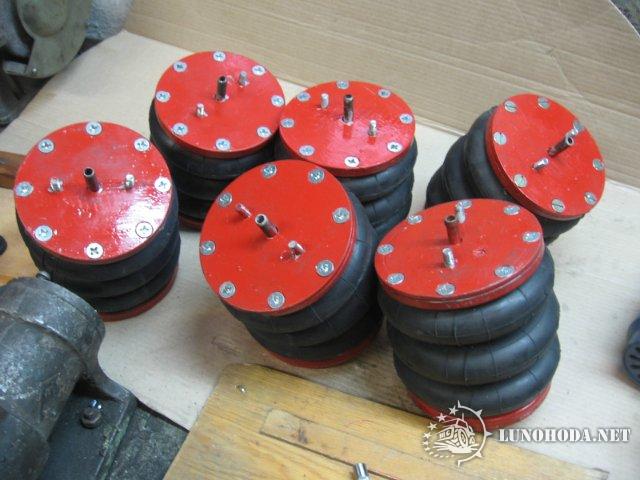

Удаляем остатки герметика и графита, готово.

[Васян]

Самоделкин ПТЗ
А от чего подушку берем?

[drogs]

Самоделкин ПТЗ
Если я правильно понял по фото и видео то подушки не предназначены для агрессивной эксплуатации, то есть сами по себе довольно слабы на истир, а значит без защиты хватит на "один выезд".
Идея будет полной после установки защиты вокруг подушки, например, из плотной пвх ткани.
Но все равно это не родной режим работы подушки. Она должна двигатся в одной плоскости. Хозяин конечно барин. Но если добавить два рычага тогда подушку можно разместить горизонтально. В плюсе живучесть подушки. В минусе добавляется работы и некоторый вес.

[drogs]

А так у АГ был прототип на подушках.

[новичок]

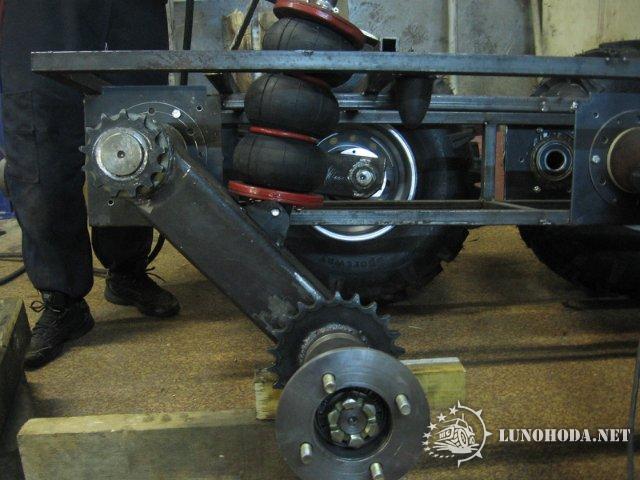

В черновом варианте работа пневмоподушки:

а ты не пробовал это же сделать только с примерным весом вездехода. мне кажется если так оставить как на видео работает подушка то просто давлением будет выжимать в сторону. или выгибать так правильней наверно.

[drogs]

Самоделкин ПТЗ
Если я правильно понял по фото и видео то подушки не предназначены для агрессивной эксплуатации, то есть сами по себе довольно слабы на истир, а значит без защиты хватит на "один выезд".
Идея будет полной после установки защиты вокруг подушки, например, из плотной пвх ткани.
Но все равно это не родной режим работы подушки. Она должна двигатся в одной плоскости. Хозяин конечно барин. Но если добавить два рычага тогда подушку можно разместить горизонтально. В плюсе живучесть подушки. В минусе добавляется работы и некоторый вес.

Да уж, все проще. На рычаг приварить упор и шаровую с площадкой под подушку. Минимум доделок и правильная работа подушки.

[Самоделкин ПТЗ]

drogs
Спасибо за хоршее настрение....
Толщина балона 5 мм, он толще чем некоторые легковые покрышки...один выезд....

[Самоделкин ПТЗ]

Васян
Это стандартное резинотехническое изделие. Покупал тут:
http://pa-rti.ru/pnevmopodv

вот размеры рубены

вот данлоп, но это тоже самое только немного другие размеры

[Самоделкин ПТЗ]

drogs
Все только сложней стало...
